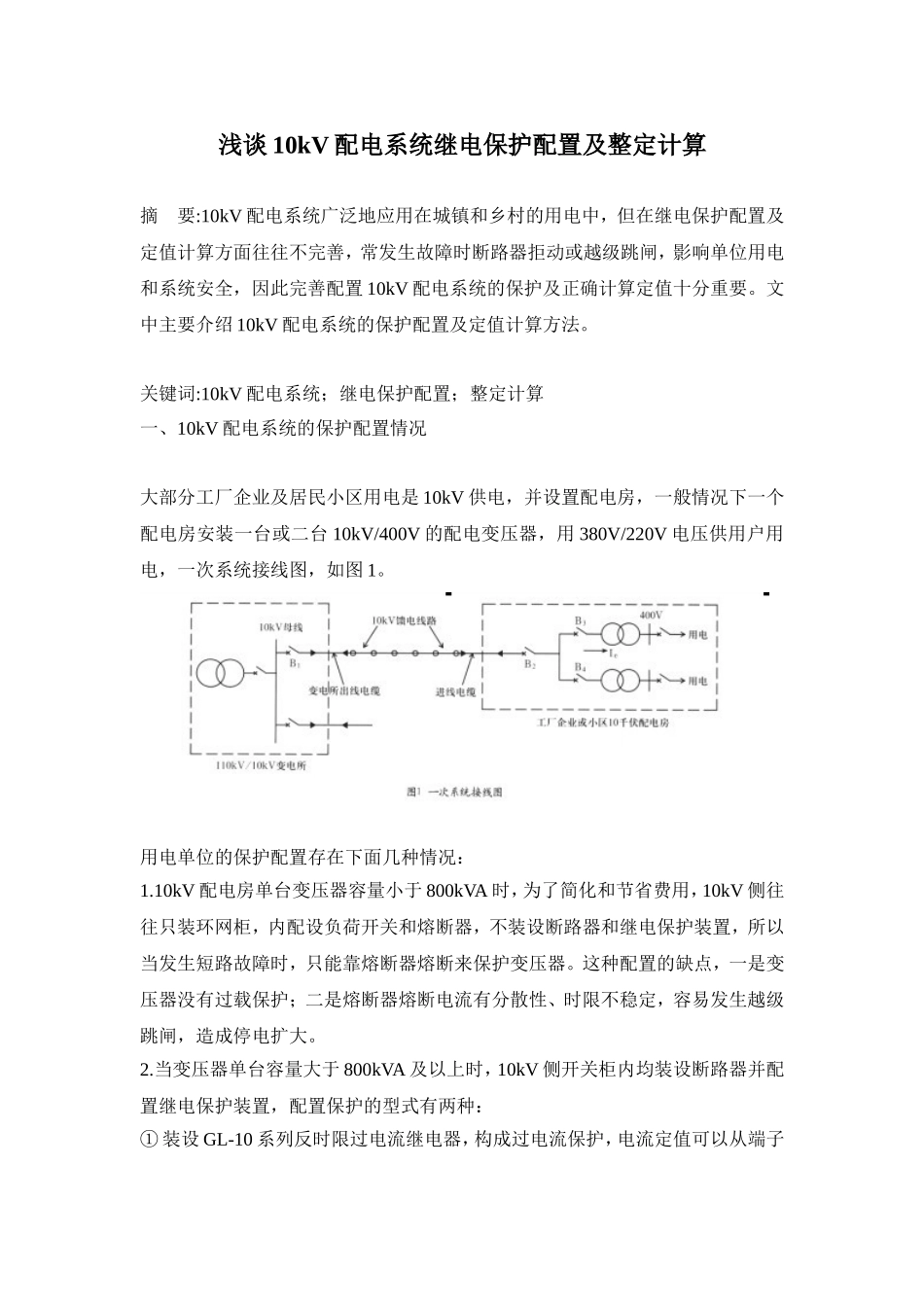

浅谈10kV配电系统继电保护配置及整定计算_第1页
1/6

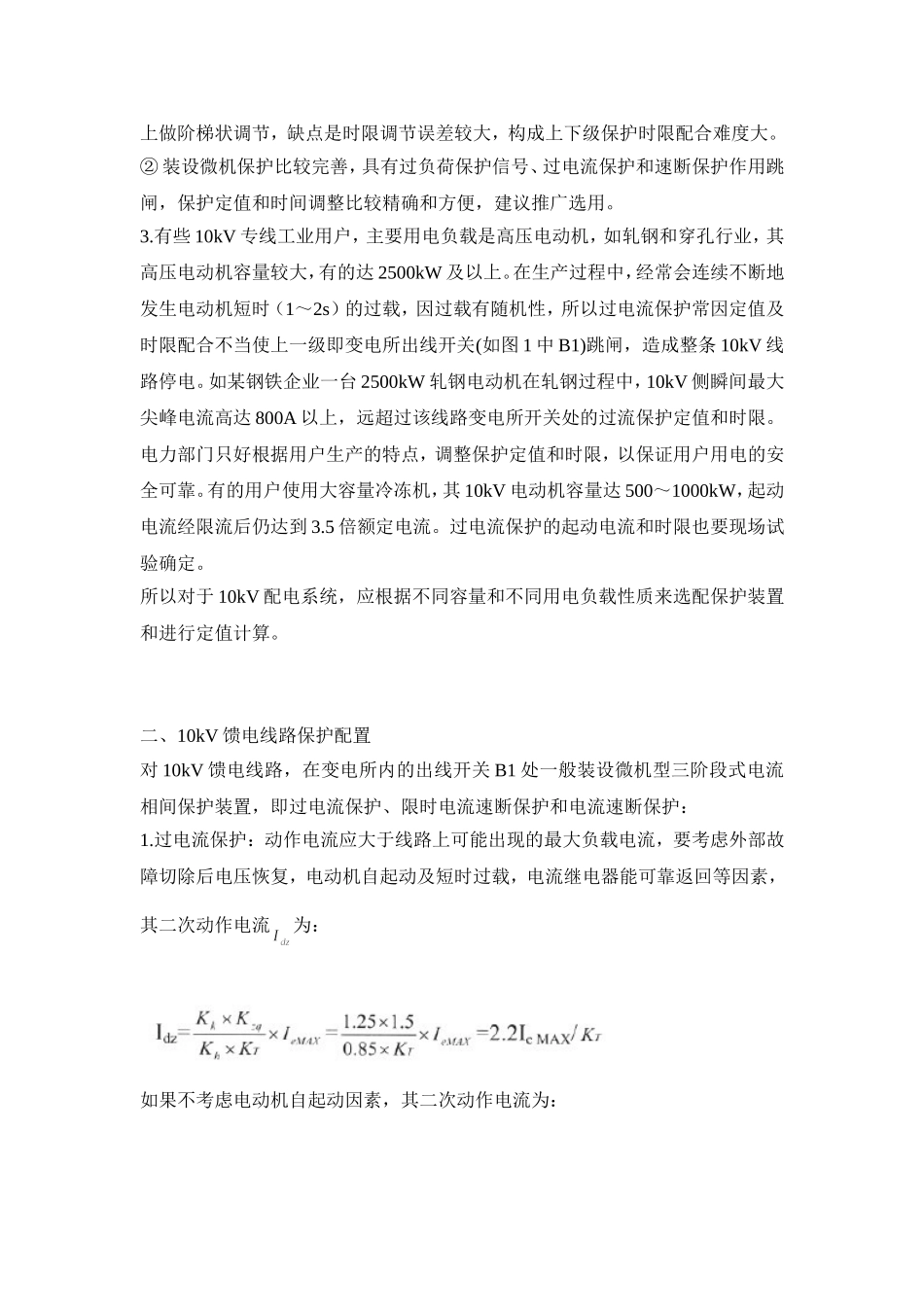

浅谈10kV配电系统继电保护配置及整定计算_第2页
2/6
浅谈10kV配电系统继电保护配置及整定计算_第3页
3/6
浅谈 10kV 配电系统继电保护配置及整定计算摘 要:10kV 配电系统广泛地应用在城镇和乡村的用电中,但在继电保护配置及定值计算方面往往不完善,常发生故障时断路器拒动或越级跳闸,影响单位用电和系统安全,因此完善配置 10kV 配电系统的保护及正确计算定值十分重要。文中主要介绍 10kV 配电系统的保护配置及定值计算方法。关键词:10kV 配电系统;继电保护配置;整定计算一、10kV 配电系统的保护配置情况大部分工厂企业及居民小区用电是 10kV 供电,并设置配电房,一般情况下一个配电房安装一台或二台 10kV/400V 的配电变压器,用 380V/220V 电压供用户用电,一次系统接线图,如图 1。用电单位的保护配置存在下面几种情况:1.10kV 配电房单台变压器容量小于 800kVA 时,为了简化和节省费用,10kV 侧往往只装环网柜,内配设负荷开关和熔断器,不装设断路器和继电保护装置,所以当发生短路故障时,只能靠熔断器熔断来保护变压器。这种配置的缺点,一是变压器没有过载保护;二是熔断器熔断电流有分散性、时限不稳定,容易发生越级跳闸,造成停电扩大。2.当变压器单台容量大于 800kVA 及以上时,10kV 侧开关柜内均装设断路器并配置继电保护装置,配置保护的型式有两种:① 装设 GL-10 系列反时限过电流继电器,构成过电流保护,电流定值可以从端子上做阶梯状调节,缺点是时限调节误差较大,构成上下级保护时限配合难度大。② 装设微机保护比较完善,具有过负荷保护信号、过电流保护和速断保护作用跳闸,保护定值和时间调整比较精确和方便,建议推广选用。3.有些 10kV 专线工业用户,主要用电负载是高压电动机,如轧钢和穿孔行业,其高压电动机容量较大,有的达 2500kW 及以上。在生产过程中,经常会连续不断地发生电动机短时(1~2s)的过载,因过载有随机性,所以过电流保护常因定值及时限配合不当使上一级即变电所出线开关(如图 1 中 B1)跳闸,造成整条 10kV 线路停电。如某钢铁企业一台 2500kW 轧钢电动机在轧钢过程中,10kV 侧瞬间最大尖峰电流高达 800A 以上,远超过该线路变电所开关处的过流保护定值和时限。电力部门只好根据用户生产的特点,调整保护定值和时限,以保证用户用电的安全可靠。有的用户使用大容量冷冻机,其 10kV 电动机容量达 500~1000kW,起动电流经限流后仍达到 3.5 倍额定电流。过电流保护的起动电流和时限也要现场试验确定。所以对于 10kV 配电系统,应根据不同容量和不同...
