40T焊接滚轮架设计说明-毕业设计VIP免费

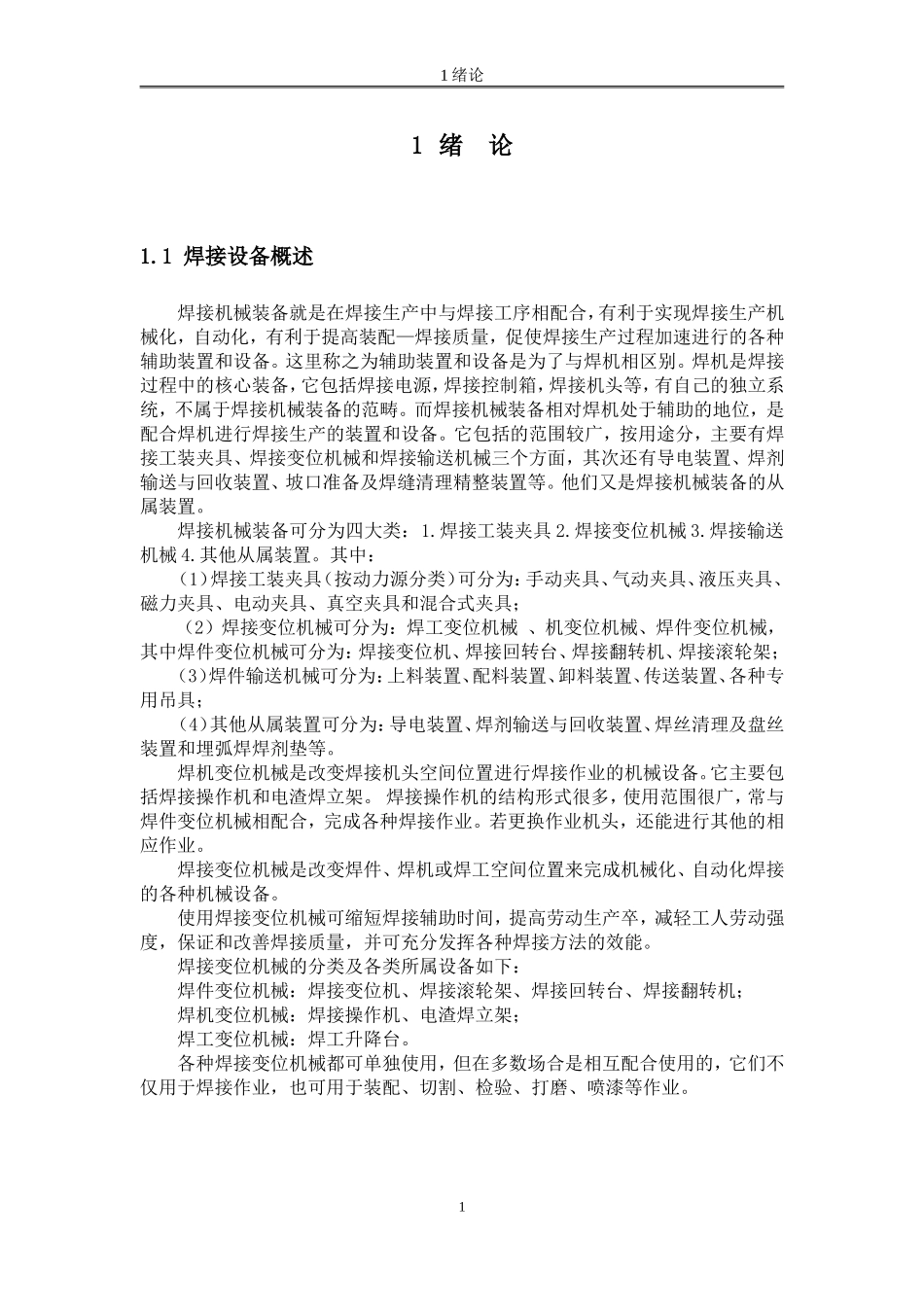

40T焊接滚轮架设计说明-毕业设计_第1页
1/26

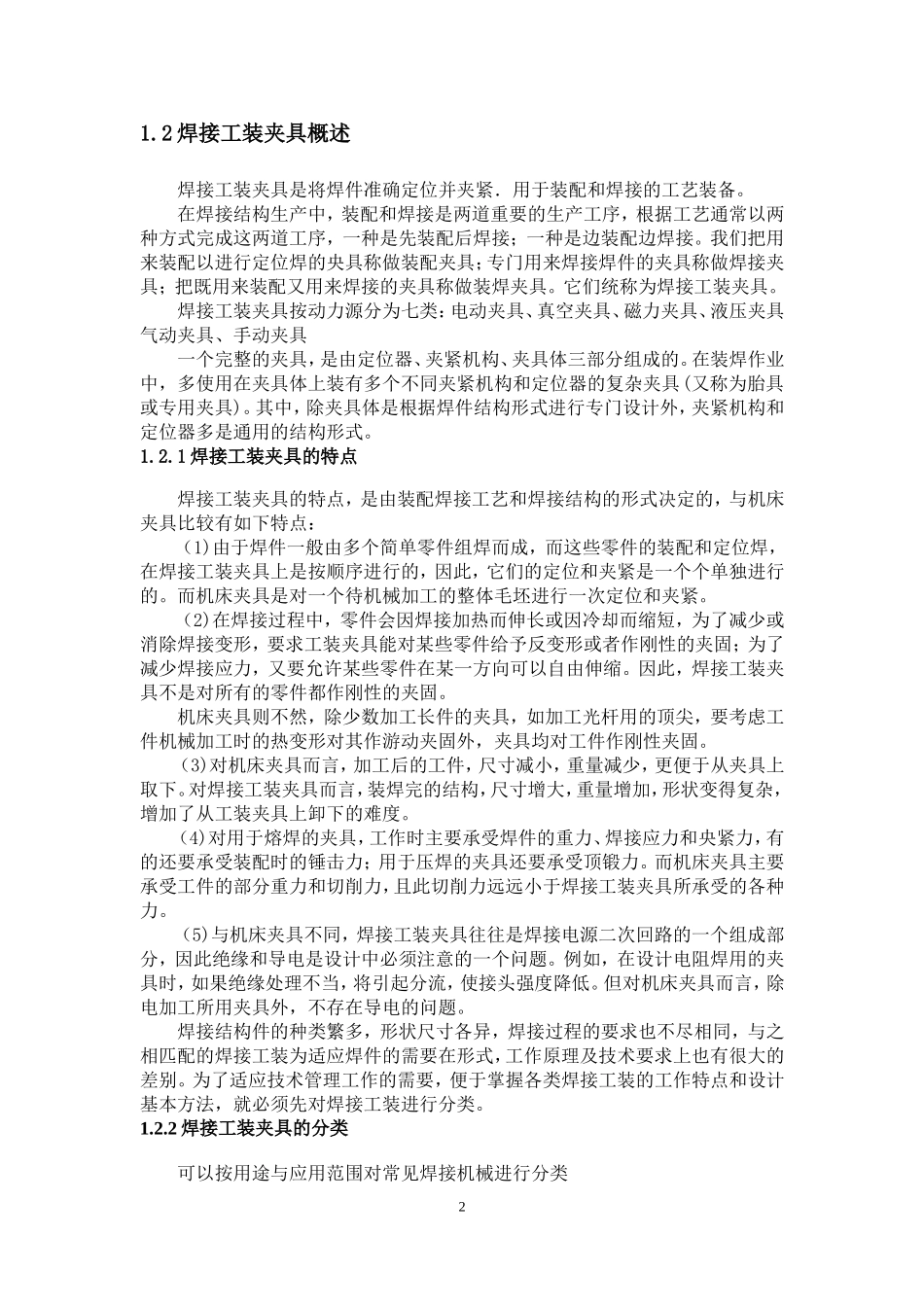

40T焊接滚轮架设计说明-毕业设计_第2页
2/26

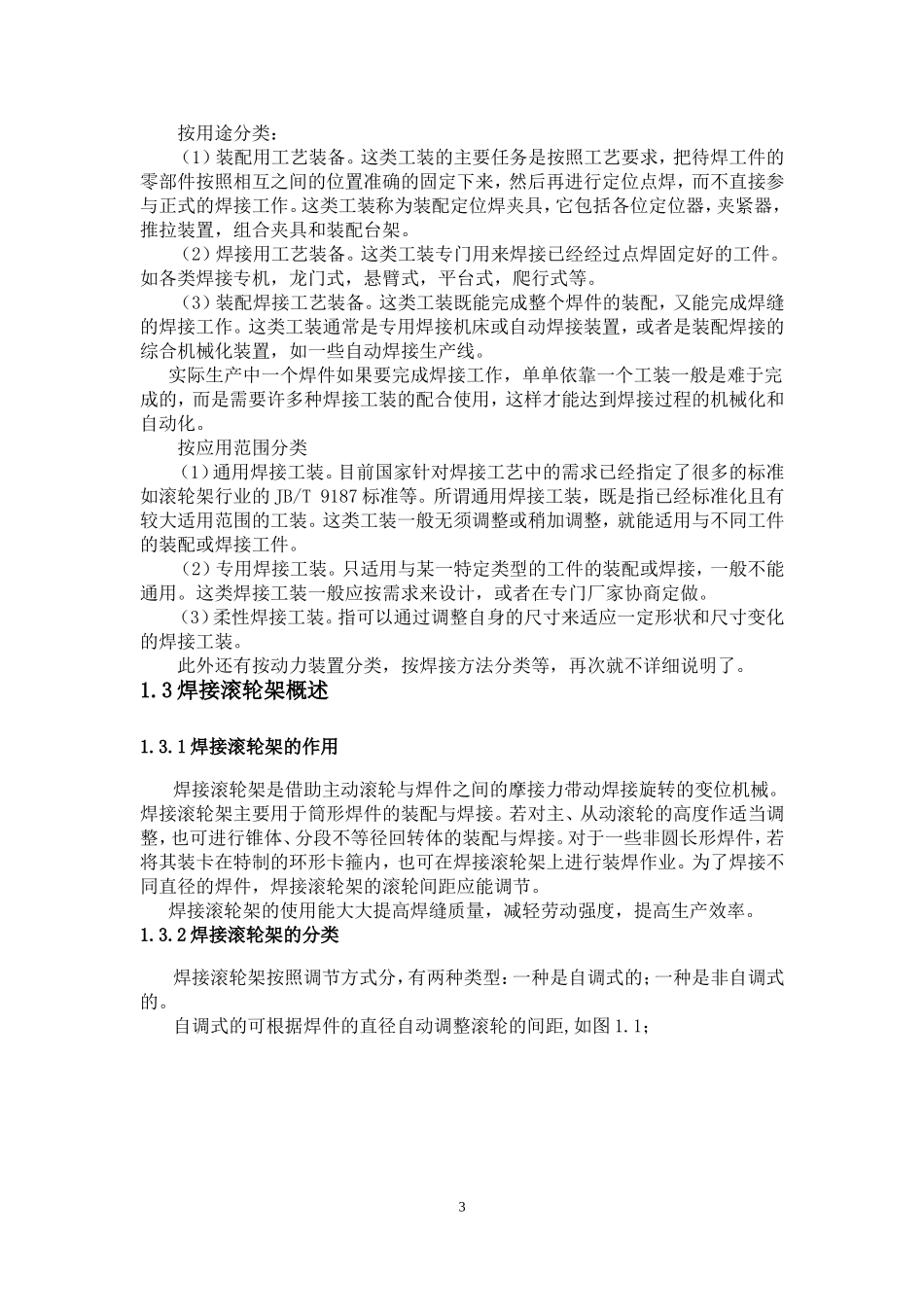

40T焊接滚轮架设计说明-毕业设计_第3页
3/26
1 绪论 1 绪 论1.1 焊接设备概述焊接机械装备就是在焊接生产中与焊接工序相配合,有利于实现焊接生产机械化,自动化,有利于提高装配—焊接质量,促使焊接生产过程加速进行的各种辅助装置和设备。这里称之为辅助装置和设备是为了与焊机相区别。焊机是焊接过程中的核心装备,它包括焊接电源,焊接控制箱,焊接机头等,有自己的独立系统,不属于焊接机械装备的范畴。而焊接机械装备相对焊机处于辅助的地位,是配合焊机进行焊接生产的装置和设备。它包括的范围较广,按用途分,主要有焊接工装夹具、焊接变位机械和焊接输送机械三个方面,其次还有导电装置、焊剂输送与回收装置、坡口准备及焊缝清理精整装置等。他们又是焊接机械装备的从属装置。焊接机械装备可分为四大类:1.焊接工装夹具 2.焊接变位机械 3.焊接输送机械 4.其他从属装置。其中:(1)焊接工装夹具(按动力源分类)可分为:手动夹具、气动夹具、液压夹具、 磁力夹具、电动夹具、真空夹具和混合式夹具;(2)焊接变位机械可分为:焊工变位机械 、机变位机械、焊件变位机械,其中焊件变位机械可分为:焊接变位机、焊接回转台、焊接翻转机、焊接滚轮架;(3)焊件输送机械可分为:上料装置、配料装置、卸料装置、传送装置、各种专用吊具;(4)其他从属装置可分为:导电装置、焊剂输送与回收装置、焊丝清理及盘丝装置和埋弧焊焊剂垫等。焊机变位机械是改变焊接机头空间位置进行焊接作业的机械设备。它主要包括焊接操作机和电渣焊立架。 焊接操作机的结构形式很多,使用范围很广,常与焊件变位机械相配合,完成各种焊接作业。若更换作业机头,还能进行其他的相应作业。焊接变位机械是改变焊件、焊机或焊工空间位置来完成机械化、自动化焊接的各种机械设备。使用焊接变位机械可缩短焊接辅助时间,提高劳动生产卒,减轻工人劳动强度,保证和改善焊接质量,并可充分发挥各种焊接方法的效能。焊接变位机械的分类及各类所属设备如下:焊件变位机械:焊接变位机、焊接滚轮架、焊接回转台、焊接翻转机;焊机变位机械:焊接操作机、电渣焊立架;焊工变位机械:焊工升降台。各种焊接变位机械都可单独使用,但在多数场合是相互配合使用的,它们不仅用于焊接作业,也可用于装配、切割、检验、打磨、喷漆等作业。1 1.2 焊接工装夹具概述焊接工装夹具是将焊件准确定位并夹紧.用于装配和焊接的工艺装备。在焊接结构生产中,装配和焊接是两道重要的生产工序,根据工艺通常以两种方式完成这两...
