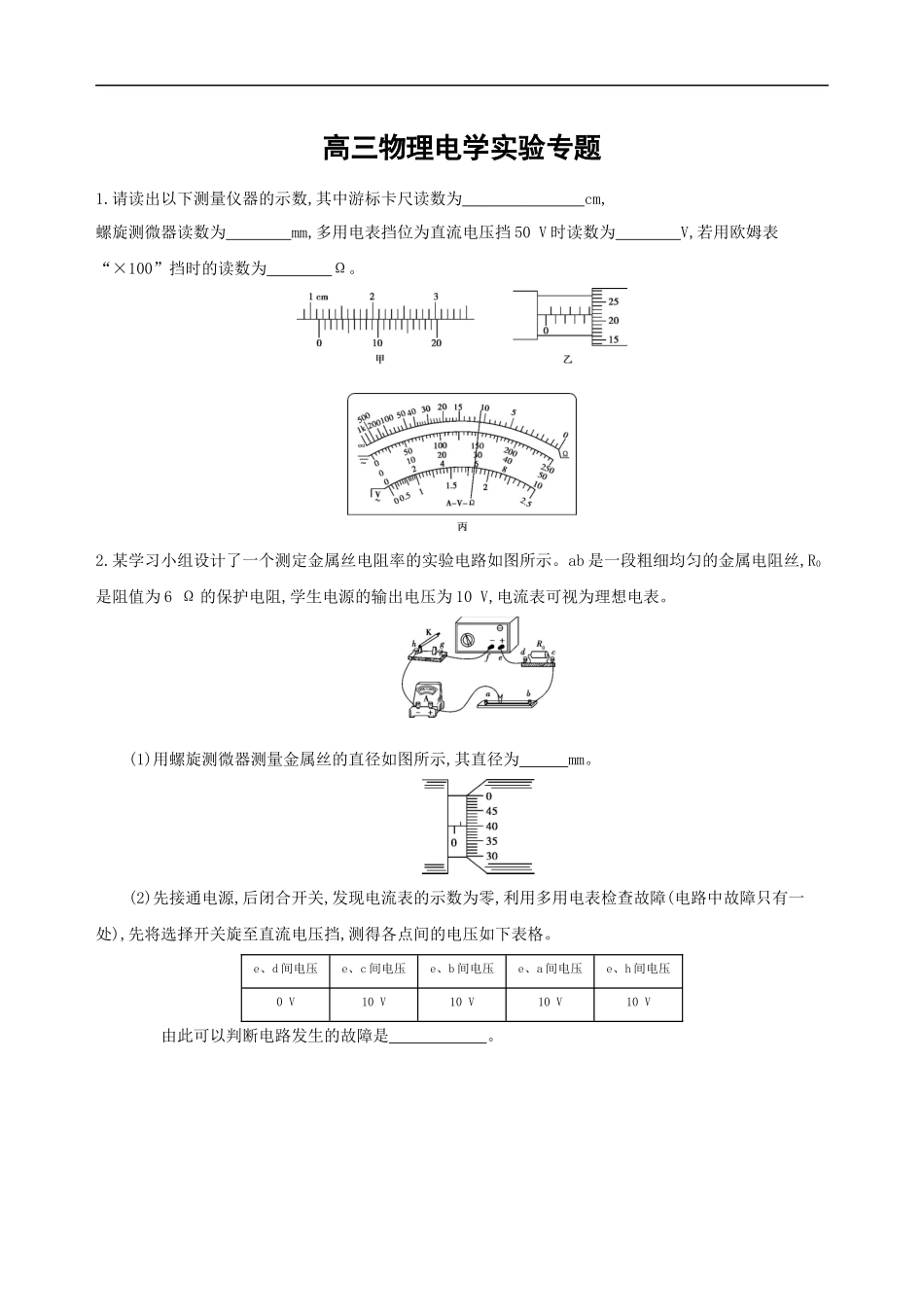

高三物理电学实验专题1.请读出以下测量仪器的示数,其中游标卡尺读数为 cm, 螺旋测微器读数为 mm,多用电表挡位为直流电压挡 50 V 时读数为 V,若用欧姆表“×100”挡时的读数为 Ω。 2.某学习小组设计了一个测定金属丝电阻率的实验电路如图所示。ab 是一段粗细均匀的金属电阻丝,R0是阻值为 6 Ω 的保护电阻,学生电源的输出电压为 10 V,电流表可视为理想电表。(1)用螺旋测微器测量金属丝的直径如图所示,其直径为 mm。 (2)先接通电源,后闭合开关,发现电流表的示数为零,利用多用电表检查故障(电路中故障只有一处),先将选择开关旋至直流电压挡,测得各点间的电压如下表格。e、d 间电压e、c 间电压e、b 间电压e、a 间电压e、h 间电压0 V10 V10 V10 V10 V 由此可以判断电路发生的故障是 。 (3)排除故障后进行实验,闭合开关 K,调节线夹的位置,记录金属电阻丝 ab 接入电路的长度 L 和对应的电流表的示数 I,根据得到的实验数据,作出了1I-L 图像。由图像和测得的数据可估算出该金属丝的电阻率为 Ω·m。(π 取 3,保留 1 位有效数字) (4)若电流表不能视为理想电表,考虑电流表的电阻,则电阻率的测量值 真实值。(选填“大于”“等于”或“小于”) 3.[2017 北京海淀二模,21(2)]指针式多用电表是实验室中常用的测量仪器。① 如图所示为某同学设计的多用电表的原理示意图。虚线框中 S 为一个单刀多掷开关,通过操作开关,接线柱 B 可以分别与触点 1、2、3 接通,从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表,下列说法中正确的是 。(选填选项前面的字母) A.当 S 接触点 1 时,多用电表处于测量电流的挡位,其中接线柱 B 接的是黑表笔B.当 S 接触点 2 时,多用电表处于测量电压的挡位,其中接线柱 B 接的是黑表笔C.当 S 接触点 2 时,多用电表处于测量电阻的挡位,其中接线柱 B 接的是黑表笔D.当 S 接触点 3 时,多用电表处于测量电压的挡位,其中接线柱 B 接的是红表笔② 用实验室的多用电表进行某次测量时,指针在表盘的位置如图所示。A.若所选挡位为直流 50 mA 挡,则示数为 mA。 B.若所选挡位为电阻×10 Ω 挡,则示数为 Ω。 ③ 用表盘为图所示的多用电表正确测量了一个约 15 Ω 的电阻后,需要继续测量一个阻值约 2 kΩ的电阻。在用红、黑表笔接触这个电阻两端之前,请选择以下必须的步骤,并按操作顺序逐一写出步骤的序号: 。 A.将红表笔和黑表笔接触B.把选...
