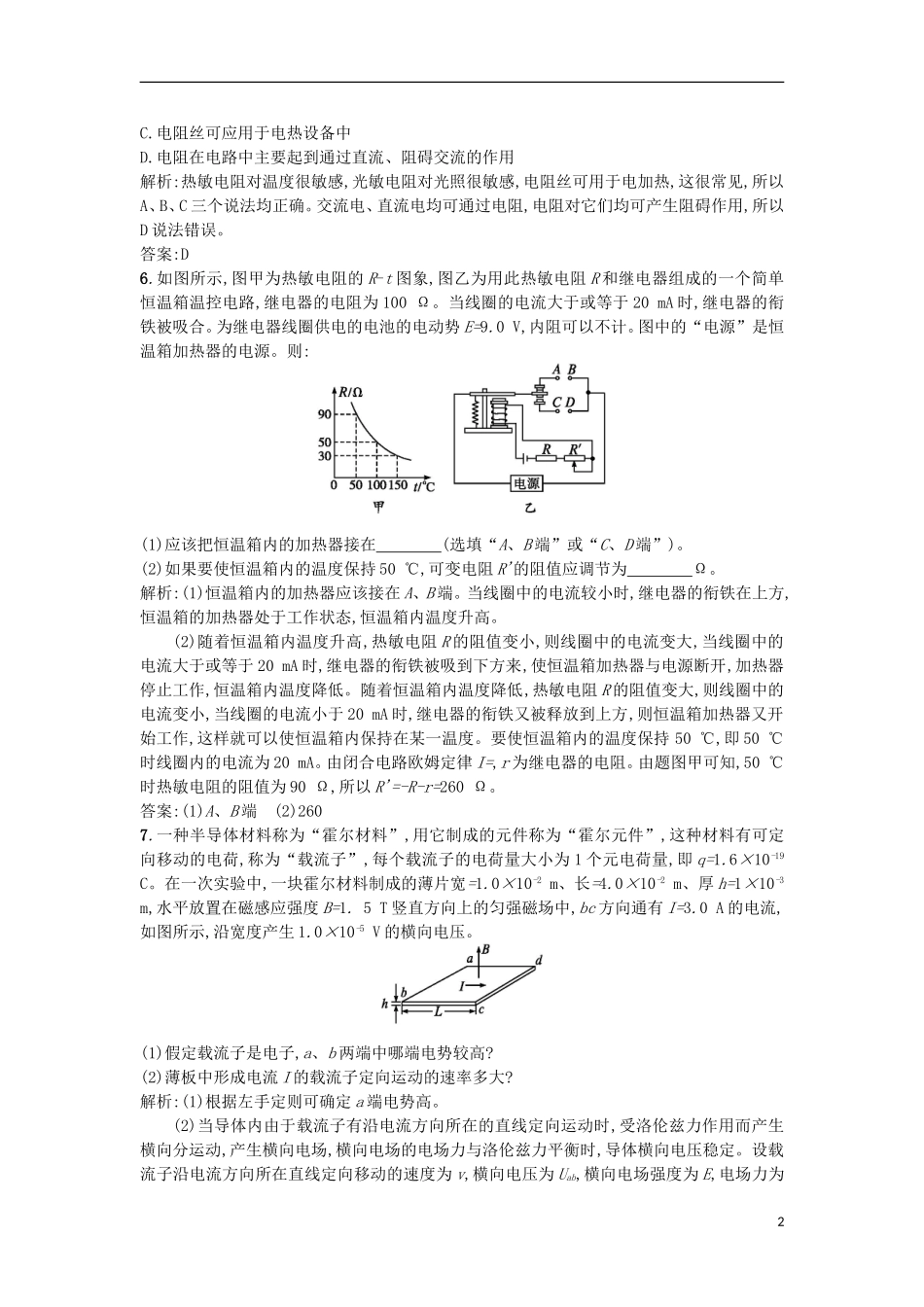

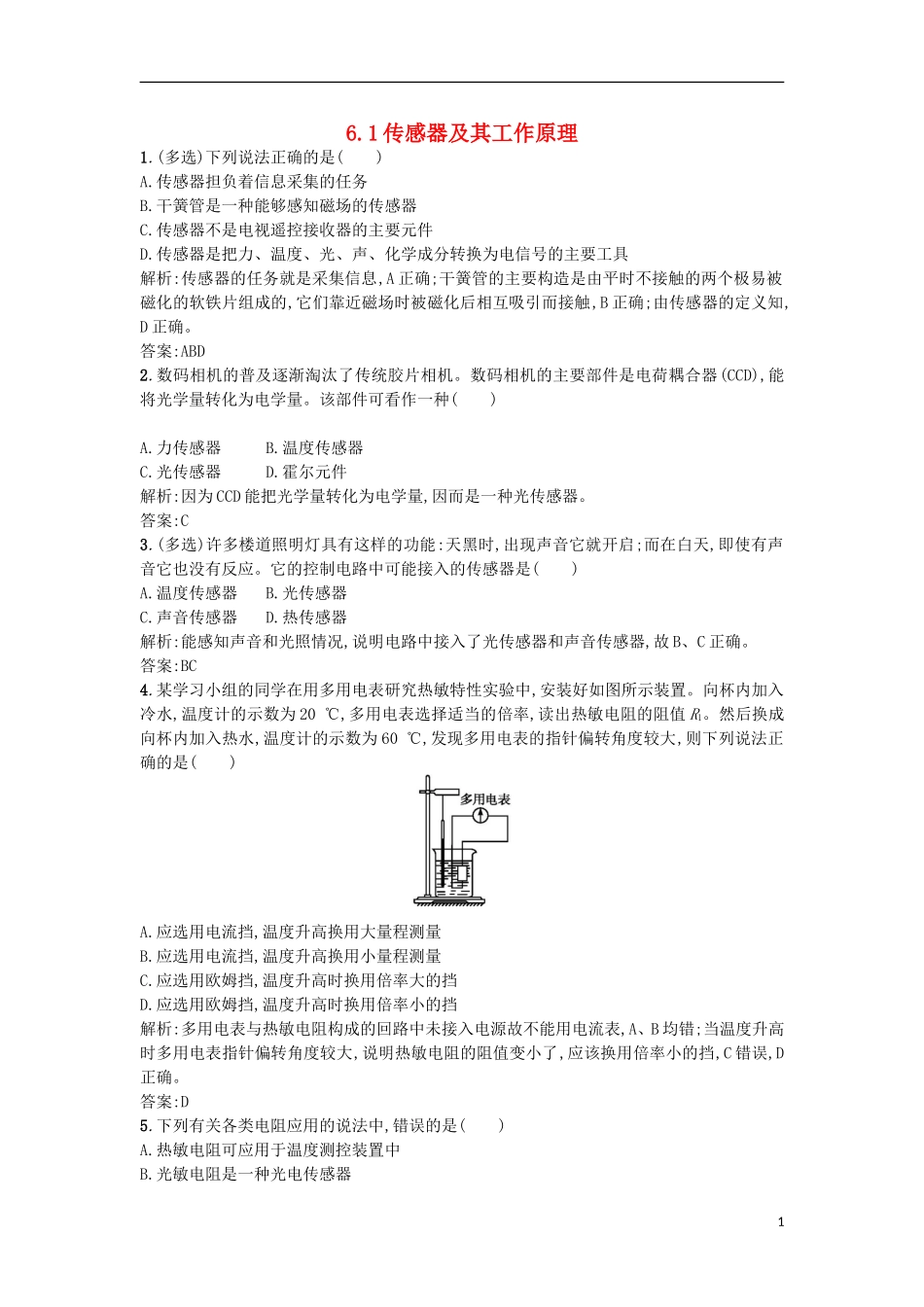

6.1 传感器及其工作原理1.(多选)下列说法正确的是( )A.传感器担负着信息采集的任务B.干簧管是一种能够感知磁场的传感器C.传感器不是电视遥控接收器的主要元件D.传感器是把力、温度、光、声、化学成分转换为电信号的主要工具解析:传感器的任务就是采集信息,A 正确;干簧管的主要构造是由平时不接触的两个极易被磁化的软铁片组成的,它们靠近磁场时被磁化后相互吸引而接触,B 正确;由传感器的定义知,D 正确。答案:ABD2.数码相机的普及逐渐淘汰了传统胶片相机。数码相机的主要部件是电荷耦合器(CCD),能将光学量转化为电学量。该部件可看作一种( ) A.力传感器B.温度传感器C.光传感器D.霍尔元件解析:因为 CCD 能把光学量转化为电学量,因而是一种光传感器。答案:C3.(多选)许多楼道照明灯具有这样的功能:天黑时,出现声音它就开启;而在白天,即使有声音它也没有反应。它的控制电路中可能接入的传感器是( )A.温度传感器B.光传感器C.声音传感器D.热传感器解析:能感知声音和光照情况,说明电路中接入了光传感器和声音传感器,故 B、C 正确。答案:BC4.某学习小组的同学在用多用电表研究热敏特性实验中,安装好如图所示装置。向杯内加入冷水,温度计的示数为 20 ℃,多用电表选择适当的倍率,读出热敏电阻的阻值 R1。然后换成向杯内加入热水,温度计的示数为 60 ℃,发现多用电表的指针偏转角度较大,则下列说法正确的是( )A.应选用电流挡,温度升高换用大量程测量B.应选用电流挡,温度升高换用小量程测量C.应选用欧姆挡,温度升高时换用倍率大的挡D.应选用欧姆挡,温度升高时换用倍率小的挡解析:多用电表与热敏电阻构成的回路中未接入电源故不能用电流表,A、B 均错;当温度升高时多用电表指针偏转角度较大,说明热敏电阻的阻值变小了,应该换用倍率小的挡,C 错误,D正确。答案:D5.下列有关各类电阻应用的说法中,错误的是( )A.热敏电阻可应用于温度测控装置中B.光敏电阻是一种光电传感器1C.电阻丝可应用于电热设备中D.电阻在电路中主要起到通过直流、阻碍交流的作用解析:热敏电阻对温度很敏感,光敏电阻对光照很敏感,电阻丝可用于电加热,这很常见,所以A、B、C 三个说法均正确。交流电、直流电均可通过电阻,电阻对它们均可产生阻碍作用,所以D 说法错误。答案:D6.如图所示,图甲为热敏电阻的 R-t 图象,图乙为用此热敏电阻 R 和继电器组成的一个简单恒温箱温控电路,继电器的电阻为 100 Ω。当线圈的电流大于或等于 20 mA 时,继电器的衔铁被吸合。为继电器...
