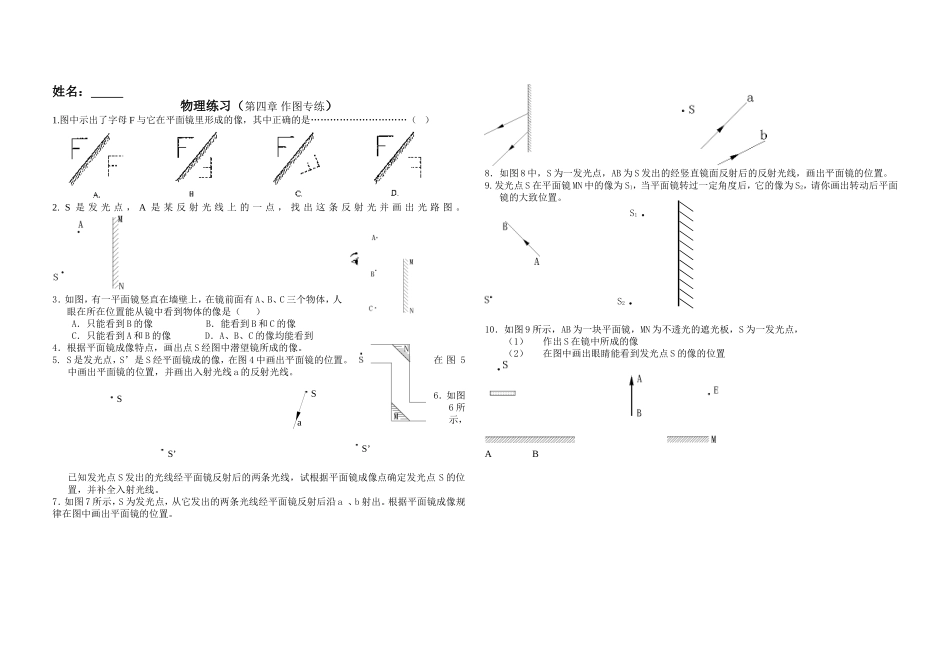

姓名： 物理练习（第四章 作图专练）1.图中示出了字母 F 与它在平面镜里形成的像，其中正确的是…………………………（ ） 2. S 是 发 光 点 ， A 是 某 反 射 光 线 上 的 一 点 ， 找 出 这 条 反 射 光 并 画 出 光 路 图 。 3．如图，有一平面镜竖直在墙壁上，在镜前面有 A、B、C 三个物体，人眼在所在位置能从镜中看到物体的像是（ ）A．只能看到 B 的像 B．能看到 B 和 C 的像C．只能看到 A 和 B 的像 D．A、B、C 的像均能看到4．根据平面镜成像特点，画出点 S 经图中潜望镜所成的像。5. S 是发光点，S’是 S 经平面镜成的像，在图 4 中画出平面镜的位置。在 图 5中画出平面镜的位置，并画出入射光线 a 的反射光线。6．如图6 所示，已知发光点 S 发出的光线经平面镜反射后的两条光线，试根据平面镜成像点确定发光点 S 的位置，并补全入射光线。7．如图 7 所示，S 为发光点，从它发出的两条光线经平面镜反射后沿 a 、b 射出。根据平面镜成像规律在图中画出平面镜的位置。 8．如图 8 中，S 为一发光点，AB 为 S 发出的经竖直镜面反射后的反射光线，画出平面镜的位置。9.发光点 S 在平面镜 MN 中的像为 S1，当平面镜转过一定角度后，它的像为 S2，请你画出转动后平面镜的大致位置。 S1 ． S2 ．10．如图 9 所示，AB 为一块平面镜，MN 为不透光的遮光板，S 为一发光点，（1）作出 S 在镜中所成的像（2）在图中画出眼睛能看到发光点 S 的像的位置 A BSS’SS’a
