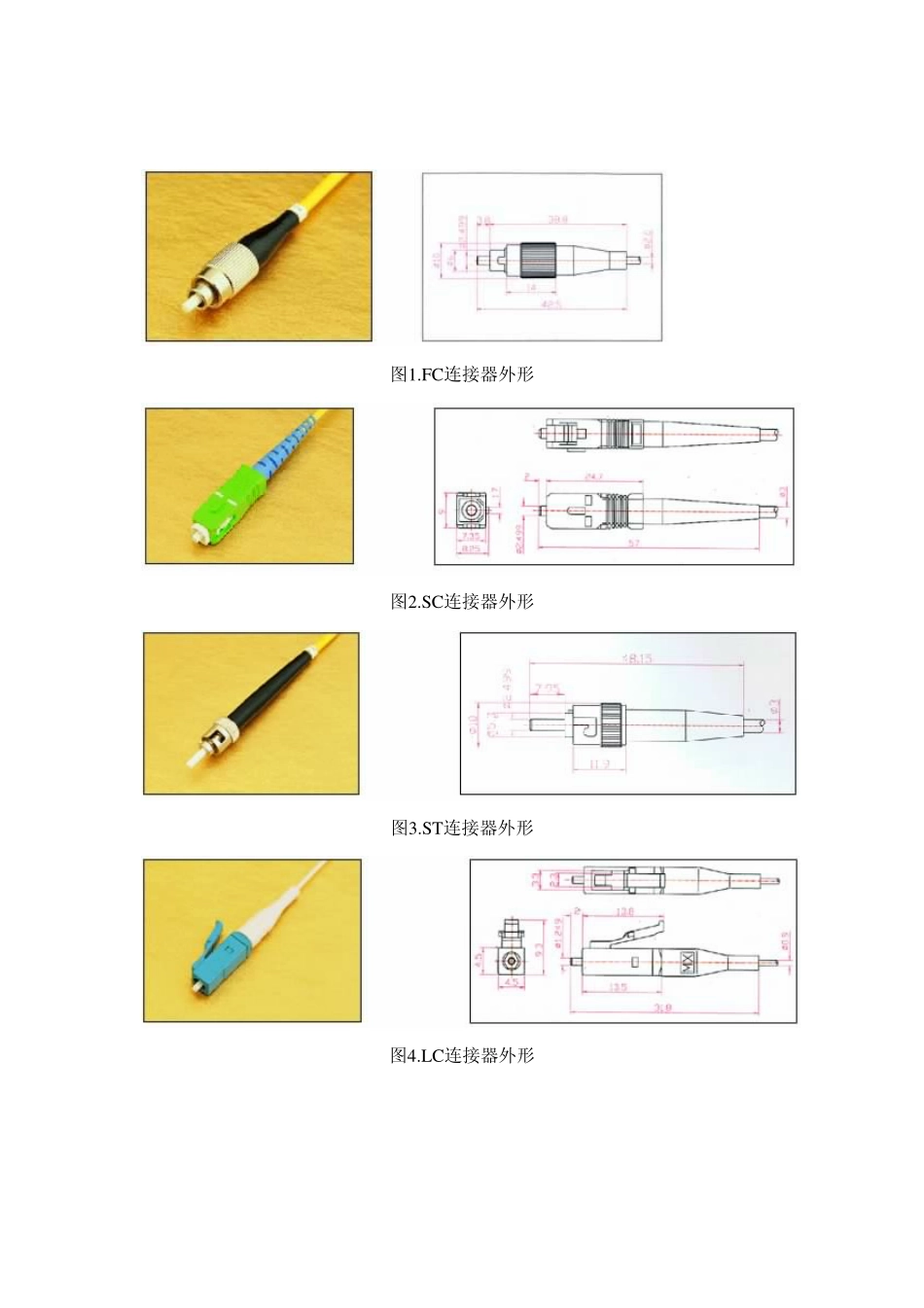

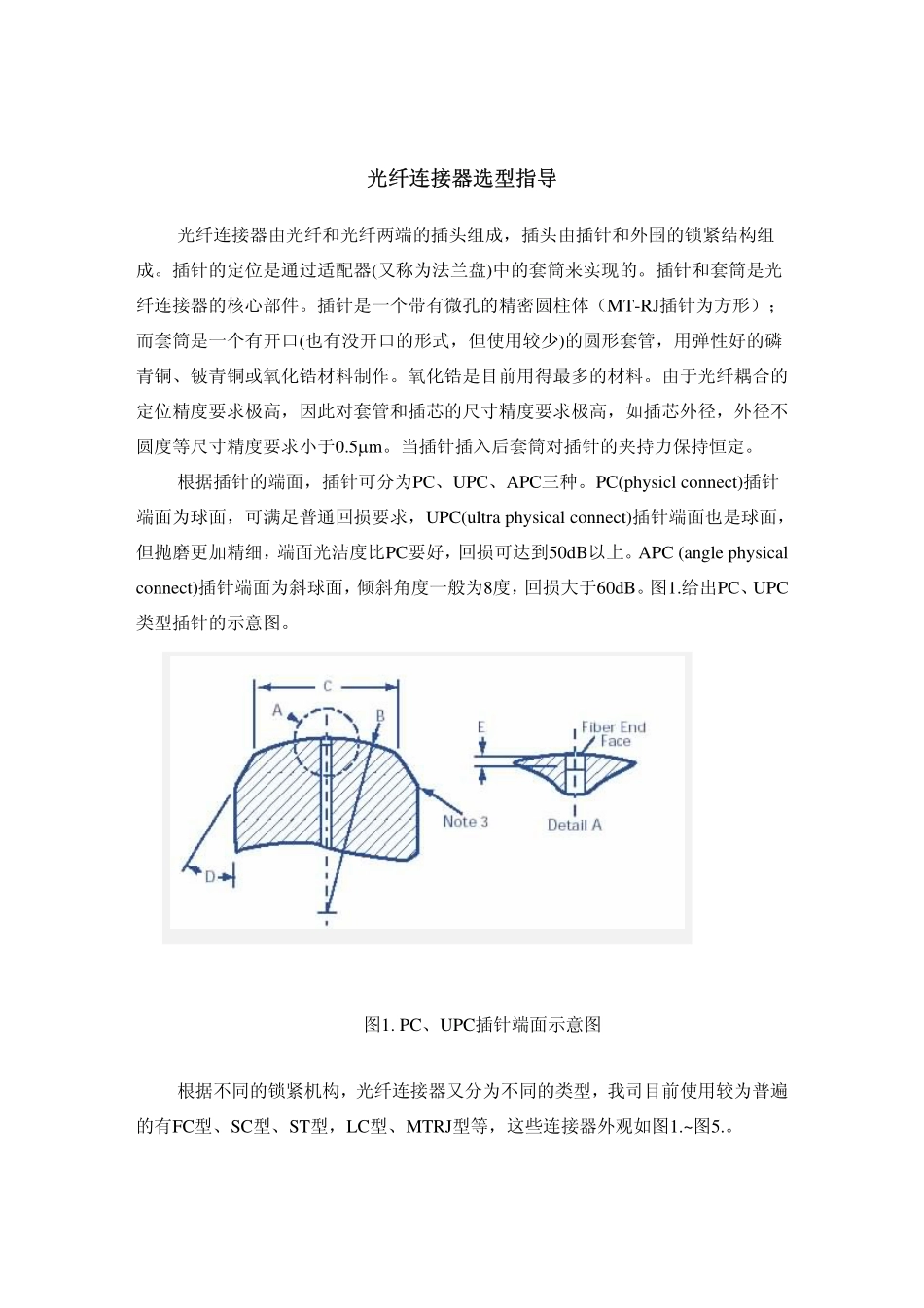

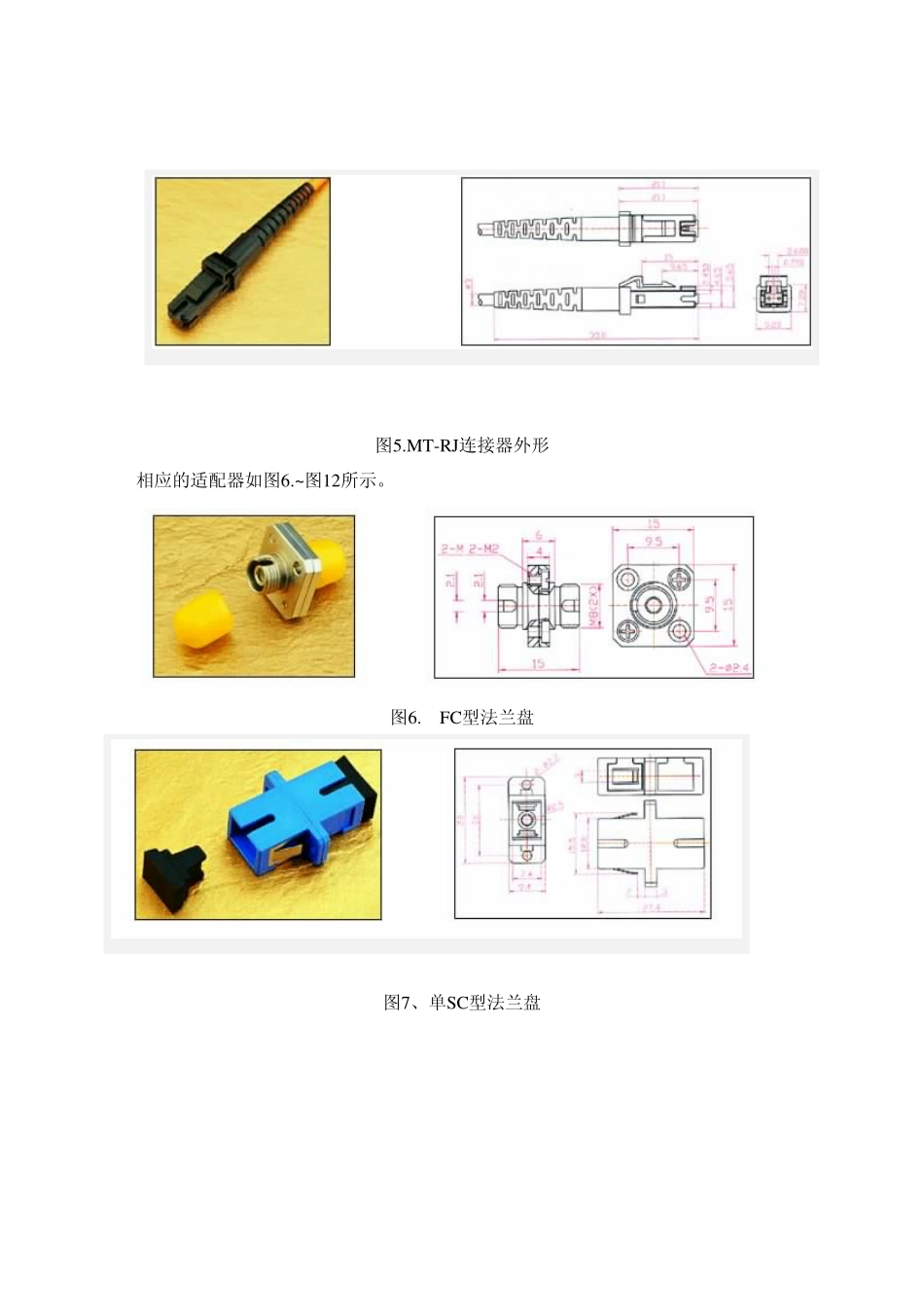

光纤连接器选型指导 光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。插针的定位是通过适配器(又称为法兰盘)中的套筒来实现的。插针和套筒是光纤连接器的核心部件。插针是一个带有微孔的精密圆柱体（MT-RJ插针为方形）；而套筒是一个有开口(也有没开口的形式，但使用较少)的圆形套管，用弹性好的磷青铜、铍青铜或氧化锆材料制作。氧化锆是目前用得最多的材料。由于光纤耦合的定位精度要求极高，因此对套管和插芯的尺寸精度要求极高，如插芯外径，外径不圆度等尺寸精度要求小于0.5µm。当插针插入后套筒对插针的夹持力保持恒定。 根据插针的端面，插针可分为PC、UPC、APC三种。PC(physicl connect)插针端面为球面，可满足普通回损要求，UPC(ultra physical connect)插针端面也是球面，但抛磨更加精细，端面光洁度比PC要好，回损可达到50dB以上。APC (angle physical connect)插针端面为斜球面，倾斜角度一般为8度，回损大于60dB。图1.给出PC、UPC类型插针的示意图。 图1. PC、UPC插针端面示意图 根据不同的锁紧机构，光纤连接器又分为不同的类型，我司目前使用较为普遍的有FC型、SC型、ST型，LC型、MTRJ型等，这些连接器外观如图1.~图5.。 图1.FC连接器外形 图2.SC连接器外形 图3.ST连接器外形 图4.LC连接器外形 图5.MT-RJ连接器外形 相应的适配器如图6.~图12所示。 图6. FC型法兰盘 图7、单SC型法兰盘 图8. 双SC型法兰盘 图9. LC型法兰盘 图10. SC-FC转接器 图11. MT-RJ连接器和适配器 FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。SC是一种矩形的接头，由日本NTT研制，不用螺纹连接，可直接插拔，与FC连接器相比具有操作空间小，使用方便。LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。 MTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。 根据目前公司的使用经验，MTRJ在多模运用时性能尚可，但单模存在问题较多。目前在光模块选型规范中已规定单模模块不推荐使用MTRJ光接口，而用结构相近的LC接口的光模块代替。 2、应用规范 1) 光纤连接器插针体要保持清...
