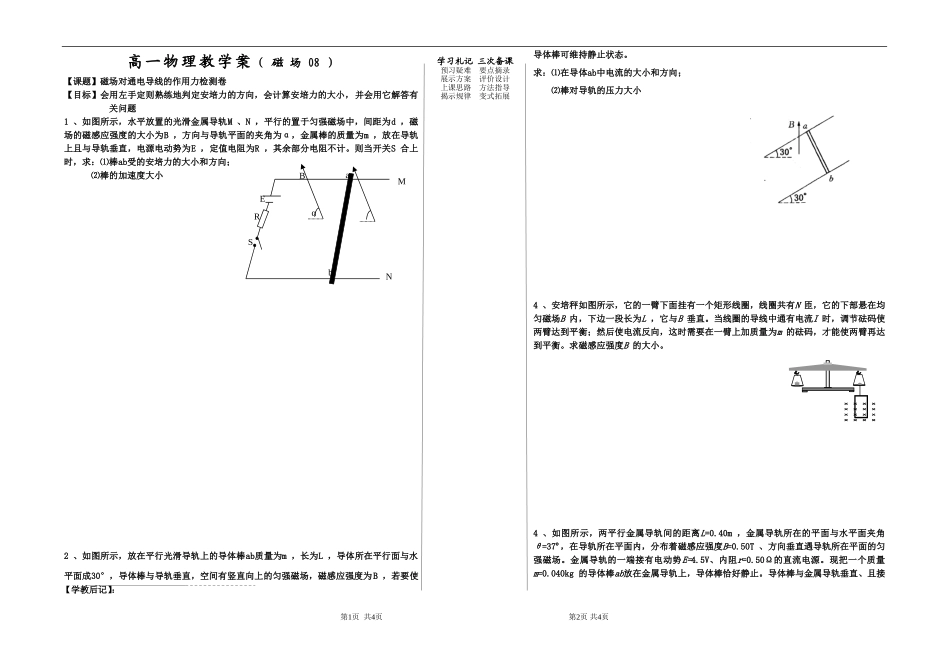

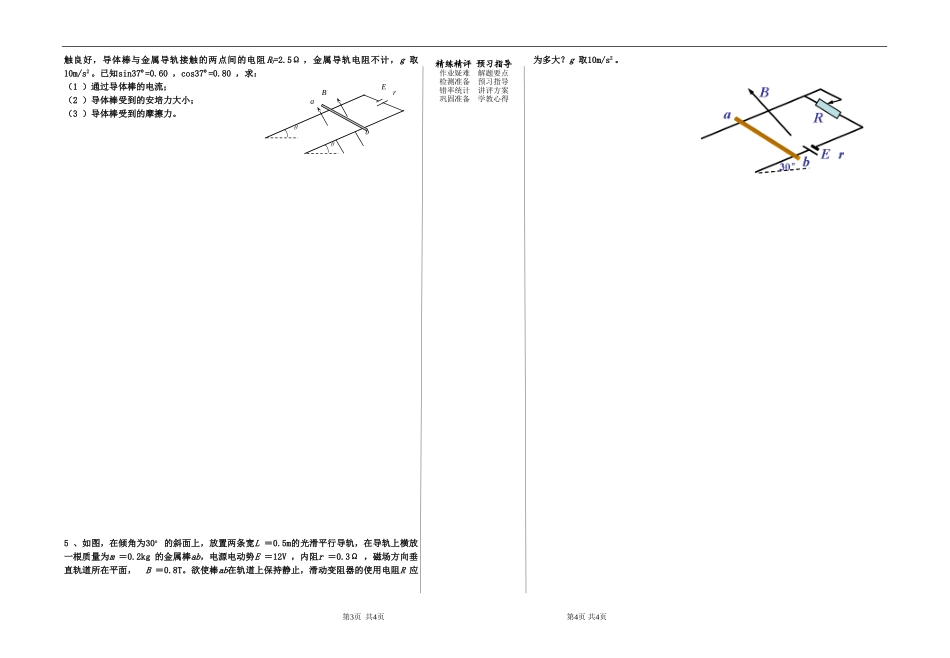

学习札记 三次备课预习疑难 要点摘录展示方案 评价设计上课思路 方法指导揭示规律 变式拓展高 一 物 理 教 学 案 （ 磁 场 08 ）【课题】磁场对通电导线的作用力检测卷【目标】会用左手定则熟练地判定安培力的方向，会计算安培力的大小，并会用它解答有关问题1 、如图所示，水平放置的光滑金属导轨M 、N ，平行的置于匀强磁场中，间距为d ，磁场的磁感应强度的大小为B ，方向与导轨平面的夹角为α，金属棒的质量为m ，放在导轨上且与导轨垂直，电源电动势为E ，定值电阻为R ，其余部分电阻不计。则当开关S 合上时，求：⑴棒ab受的安培力的大小和方向；⑵棒的加速度大小2 、如图所示，放在平行光滑导轨上的导体棒ab质量为m ，长为L ，导体所在平行面与水平面成30°，导体棒与导轨垂直，空间有竖直向上的匀强磁场，磁感应强度为B ，若要使导体棒可维持静止状态。求：⑴在导体ab中电流的大小和方向；⑵棒对导轨的压力大小 4 、安培秤如图所示，它的一臂下面挂有一个矩形线圈，线圈共有N 匝，它的下部悬在均匀磁场B 内，下边一段长为L ，它与B 垂直。当线圈的导线中通有电流I 时，调节砝码使两臂达到平衡；然后使电流反向，这时需要在一臂上加质量为m 的砝码，才能使两臂再达到平衡。求磁感应强度B 的大小。4 、如图所示，两平行金属导轨间的距离L=0.40m ，金属导轨所在的平面与水平面夹角θ=37º，在导轨所在平面内，分布着磁感应强度B=0.50T 、方向垂直遇导轨所在平面的匀强磁场。金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源。现把一个质量m=0.040kg 的导体棒ab放在金属导轨上，导体棒恰好静止。导体棒与金属导轨垂直、且接【学教后记】：第1页 共4页 第2页 共4页ERSαBMNab精练精评 预习指导作业疑难 解题要点检测准备 预习指导错率统计 讲评方案巩固准备 学教心得触良好，导体棒与金属导轨接触的两点间的电阻R0=2.5Ω ，金属导轨电阻不计，g 取10m/s2 。已知sin37º=0.60 ，cos37º=0.80 ，求： （1 ）通过导体棒的电流；（2 ）导体棒受到的安培力大小；（3 ）导体棒受到的摩擦力。5 、如图，在倾角为30o 的斜面上，放置两条宽L ＝0.5m的光滑平行导轨，在导轨上横放一根质量为m ＝0.2kg 的金属棒ab，电源电动势E ＝12V ，内阻r ＝0.3Ω ，磁场方向垂直轨道所在平面， B ＝0.8T。欲使棒ab在轨道上保持静止，滑动变阻器的使用电阻R 应为多大？g 取10m/s2 。 第3页 共4页 第4页 共4页θθabErB
