等截面悬链线空腹式无铰拱(石拱桥)设计VIP免费

等截面悬链线空腹式无铰拱(石拱桥)设计_第1页
1/15
等截面悬链线空腹式无铰拱(石拱桥)设计_第2页
2/15
等截面悬链线空腹式无铰拱(石拱桥)设计_第3页
3/15

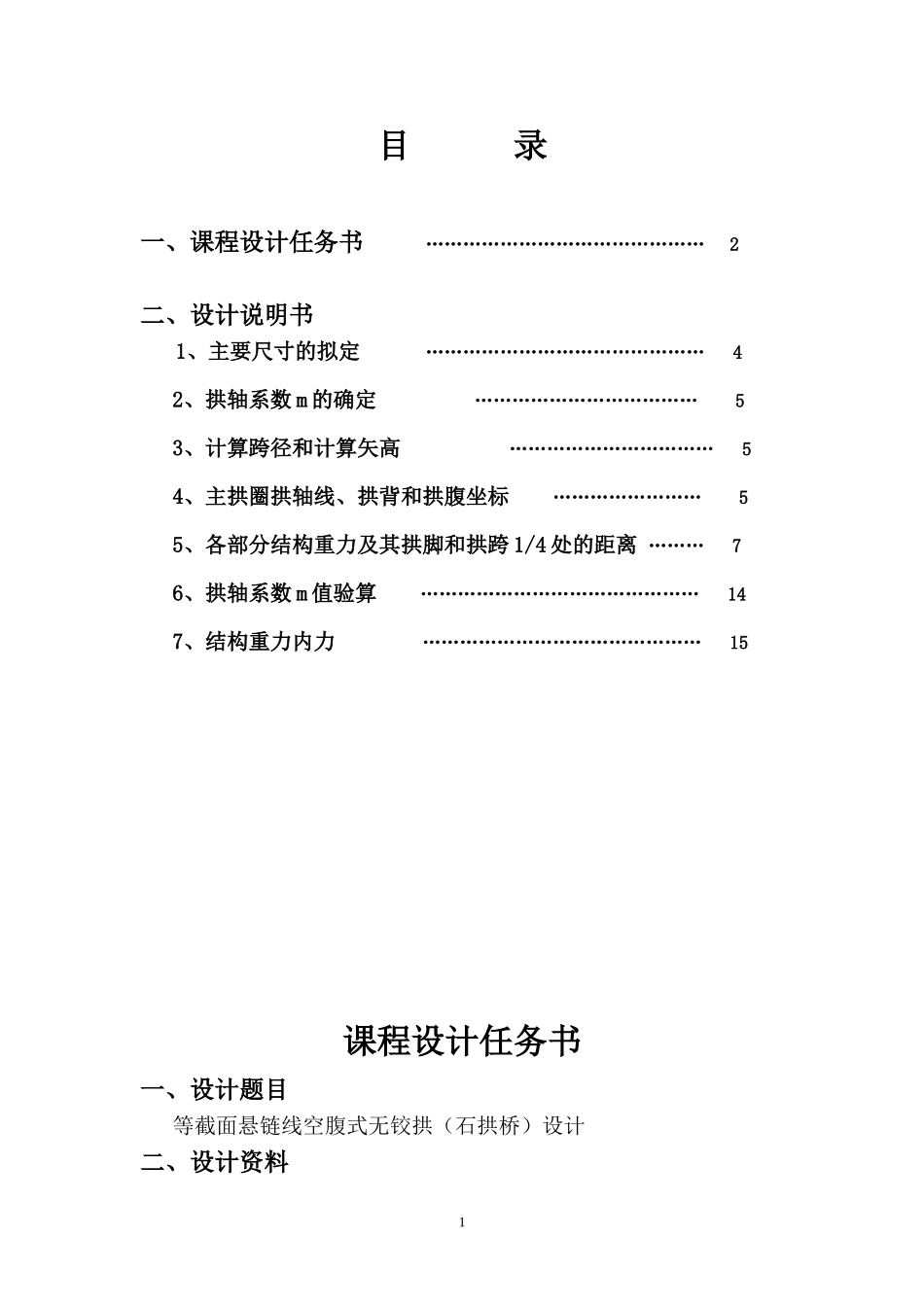

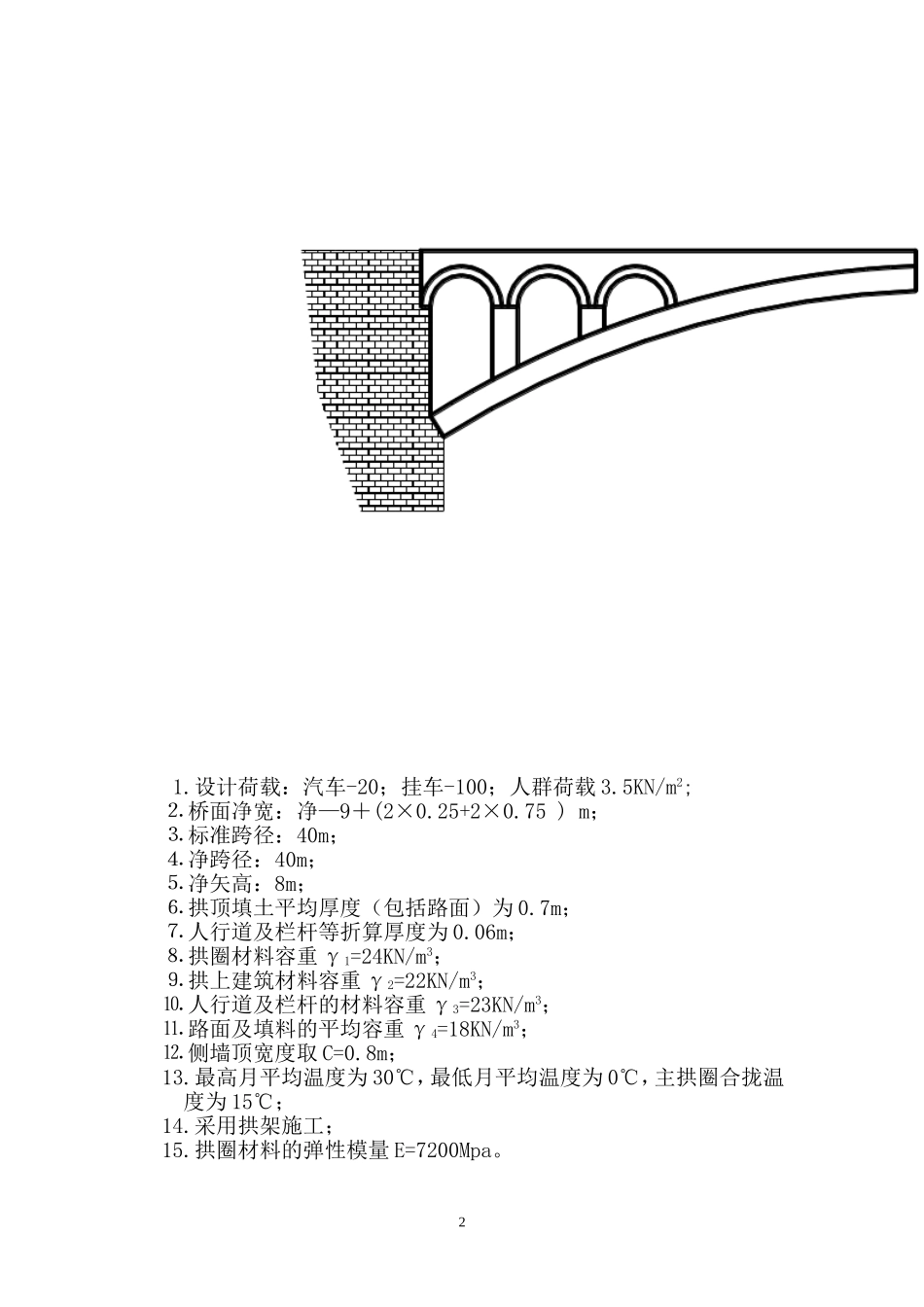

目 录一、课程设计任务书 ……………………………………… 2二、设计说明书 1、主要尺寸的拟定 ……………………………………… 4 2、拱轴系数 m 的确定 ……………………………… 5 3、计算跨径和计算矢高 …………………………… 5 4、主拱圈拱轴线、拱背和拱腹坐标 …………………… 5 5、各部分结构重力及其拱脚和拱跨 1/4 处的距离 ……… 7 6、拱轴系数 m 值验算 ……………………………………… 14 7、结构重力内力 ……………………………………… 15 课程设计任务书一、设计题目等截面悬链线空腹式无铰拱(石拱桥)设计二、设计资料1 1.设计荷载:汽车-20;挂车-100;人群荷载 3.5KN/m2; ⒉ 桥面净宽:净—9+(2×0.25+2×0.75 ) m; ⒊ 标准跨径:40m; ⒋ 净跨径:40m; ⒌ 净矢高:8m; ⒍ 拱顶填土平均厚度(包括路面)为 0.7m; ⒎ 人行道及栏杆等折算厚度为 0.06m; ⒏ 拱圈材料容重 γ1=24KN/m3; ⒐ 拱上建筑材料容重 γ2=22KN/m3; ⒑ 人行道及栏杆的材料容重 γ3=23KN/m3; ⒒ 路面及填料的平均容重 γ4=18KN/m3; ⒓ 侧墙顶宽度取 C=0.8m;13.最高月平均温度为 30℃,最低月平均温度为 0℃,主拱圈合拢温度为 15℃;14.采用拱架施工;15.拱圈材料的弹性模量 E=7200Mpa。2三、设计内容 1.拟定主拱圈的主要尺寸;2.假定拱轴系数 m,确定计算跨径和计算矢高; 3.计算主拱圈拱轴线、拱背和拱腹坐标; 4.计算各部分结构重力及其拱脚和拱跨 1/4 处的距离; 5.验算假定的拱轴系数 m,如果符合,进行下一步;如果不符合,须重新假定 m 值,由第二步开始再次进行计算; 6.结构重力内力计算; 7.活载内力计算。四、参考资料 1.《桥涵设计》(材料); 2.《公路桥涵设计手册》拱桥分册; 3.相关图纸。五、注意事项 1.计算书要求用钢笔或圆珠笔书写; 2. 计算过程所用参考图,用铅笔手工绘制或 CAD 绘制; 3. 用 CAD 完成部分用 A4 纸打印; 4. 资料和图纸装订成册上交,要求设计封面、目录。设计说明书一、主要尺寸的拟定(一)主拱圈尺寸的拟定1.主拱圈厚度 m 取 d=116cm式中:d ——拱圈厚度(m);Lo ——拱桥净跨径(m);m1——系数,一般取 0.016-0.02,本设计取 0.016;k ——荷载系数,按规范规定选取 1.22.主拱圈宽度(即桥面宽度) m(二)拱上建筑主要尺寸的拟定⒈ 小拱净跨径 由于腹拱跨径不宜大于主拱圈的—...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

等截面悬链线空腹式无铰拱(石拱桥)设计
