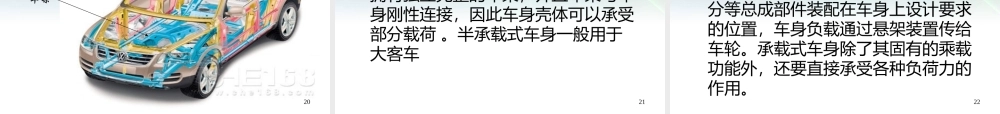

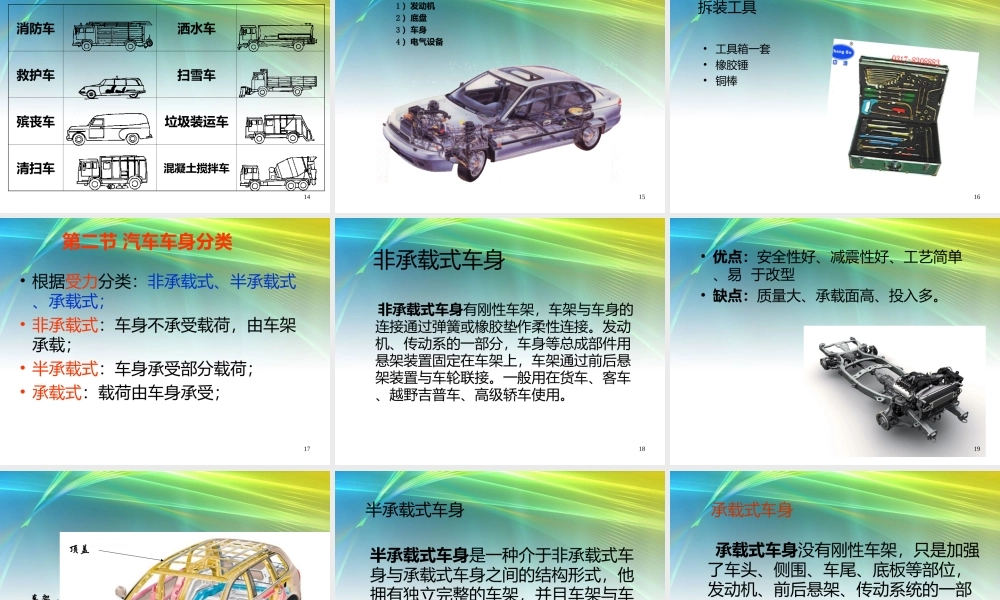

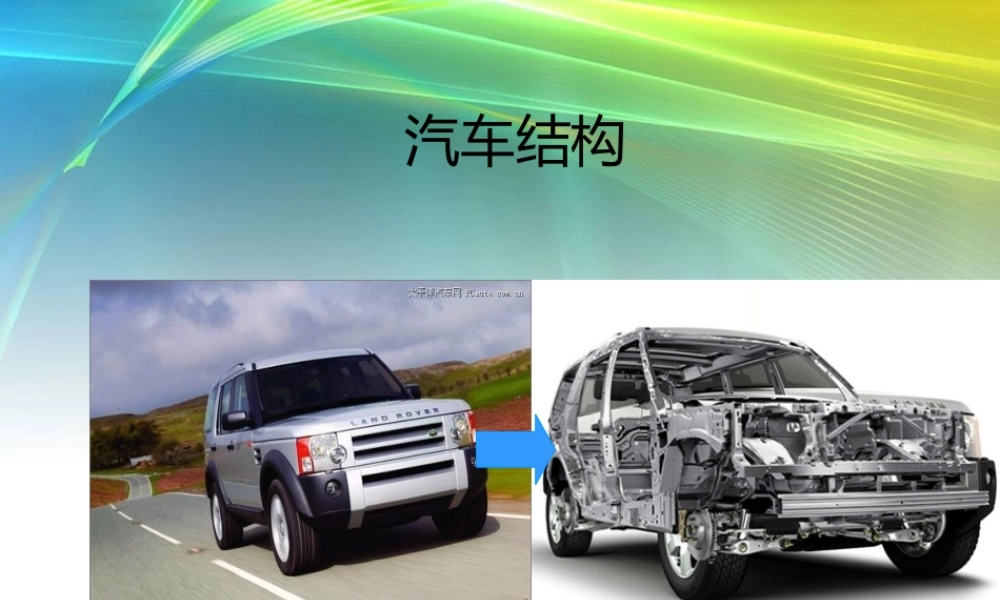

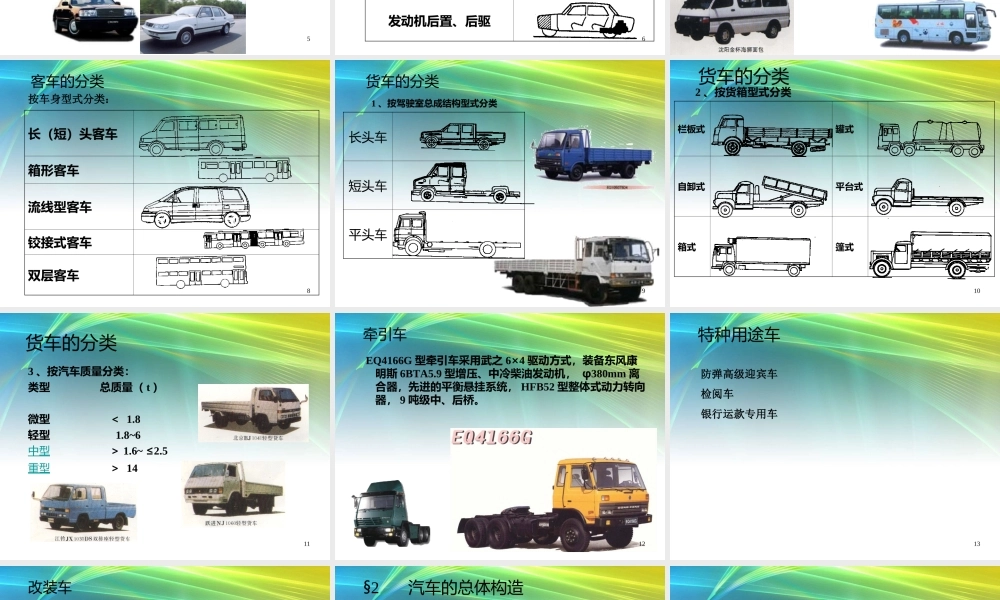

汽车结构1汽车车身的结构教学内容• 1 、了解汽车车身的各种分类方法；• 2 、了解汽车车身的构造形式；• 3 、了解汽车车身的各种拆装2第一节 汽车车身分类 •汽车车身的定义：•供驾驶员操作以及容纳乘客和货物的场所。第二章•根据用途分类：客车车身、货车车身；•根据结构形式分类：骨架式、半骨架式、壳体式；•骨架式：车身结构具有完整的骨架；•半骨架式：只有部分骨架•壳体式：没有骨架，用壳体加强筋代替（承力元件组成的空间结构）3§1 现代汽车类型1 ）轿车 3 ）货车2 ）客车5 ）特种车4 ）牵引车和汽车列车7 ）农用汽车6 ）工矿自卸车8 ）越野汽车4轿车的分类类型发动机排量（ L ）车型微型≤1.0夏利、奥拓普通型＞ 1.0~ ≤1.6富康、捷达中级＞ 1.6~ ≤2.5桑塔纳、奥迪 100中高级＞ 2.5~ ≤4.0皇冠、奔驰 300高级＞ 4.0CA770 、卡迪拉克、林肯、奔驰 500 系列1 、按排量分类5轿车的分类2 、按发动机布置和驱动方式分发动机布置和驱动型式示意图发动机前置、前驱发动机前置、后驱发动机后置、后驱6客车的分类按汽车的长度分类：类型 车辆长度（ m ）微型＜ 3.5轻型3.5~7中型 7~10大型 10~12超大型 ＞ 12 （铰接式）10~12 （双层）7客车的分类按车身型式分类：长（短）头客车箱形客车流线型客车铰接式客车双层客车8货车的分类1 、按驾驶室总成结构型式分类长头车短头车平头车9货车的分类2 、按货箱型式分类栏板式罐式自卸式平台式箱式篷式10货车的分类3 、按汽车质量分类：类型 总质量（ t ）微型 ＜ 1.8轻型 1.8~6中型 ＞ 1.6~ ≤2.5重型 ＞ 1411牵引车 EQ4166G 型牵引车采用武之 6×4 驱动方式，装备东风康明斯 6BTA5.9 型增压、中冷柴油发动机， φ380mm 离合器，先进的平衡悬挂系统， HFB52 型整体式动力转向器， 9 吨级中、后桥。12特种用途车 防弹高级迎宾车检阅车银行运款专用车13改装车消防车洒水车救护车扫雪车殡丧车垃圾装运车清扫车混凝土搅拌车14§2 汽车的总体构造1 ）发动机 2 ）底盘3 ）车身4 ）电气设备15拆装工具• 工具箱一套• 橡胶锤• 铜棒16 第二节 汽车车身分类• 根据受力分类：非承载式、半承载式、承载式；• 非承载式：车身不承受载荷，由车架承载；• 半承载式：车身承受部分载荷；• 承载式：载荷由车身承受；17非承载式车身 非承载式车身有刚性车架，车架与车身的连接通过弹簧或橡胶垫作柔性连接。发动机、传...
