化工原理课程设计(换热器)VIP免费

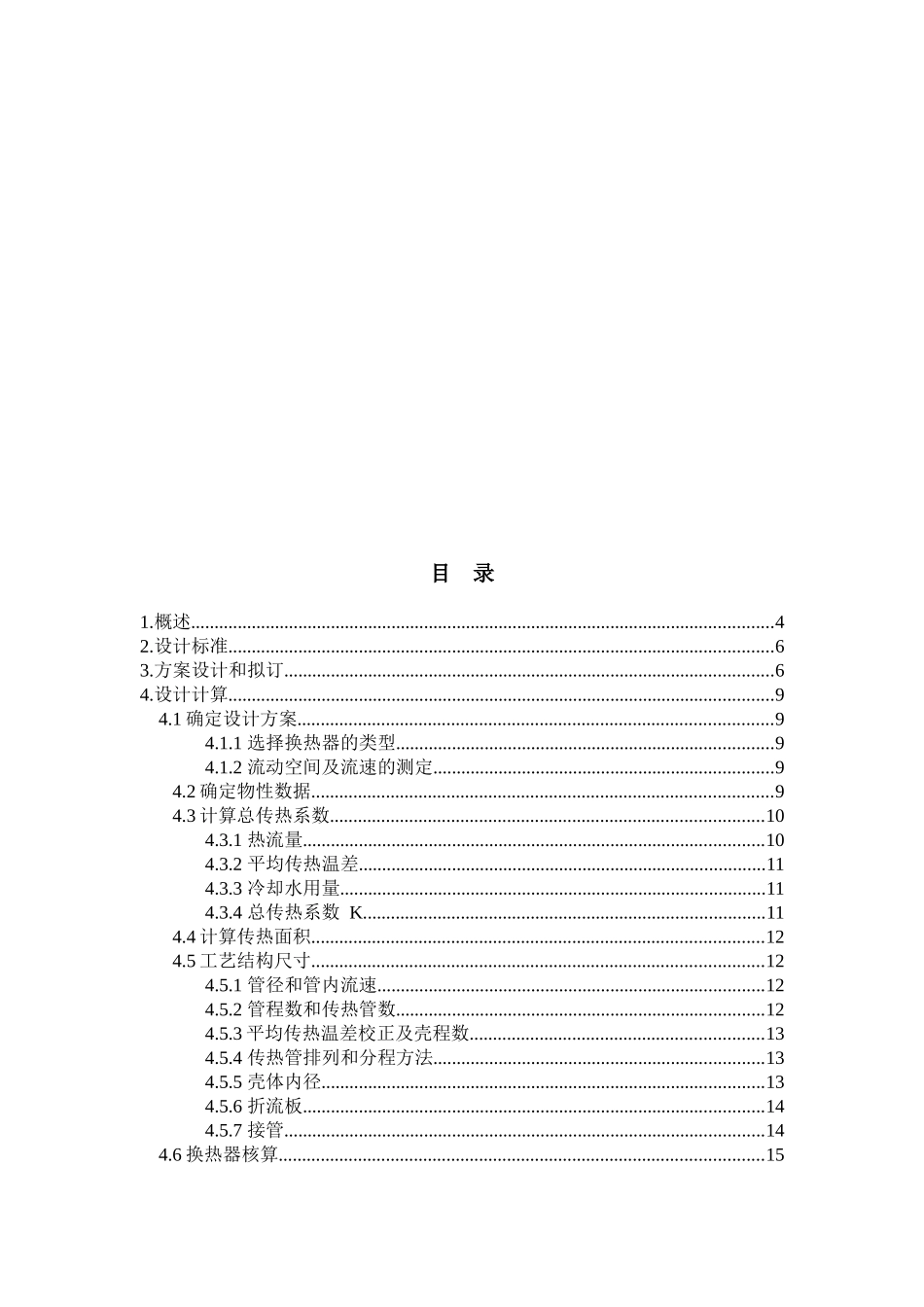

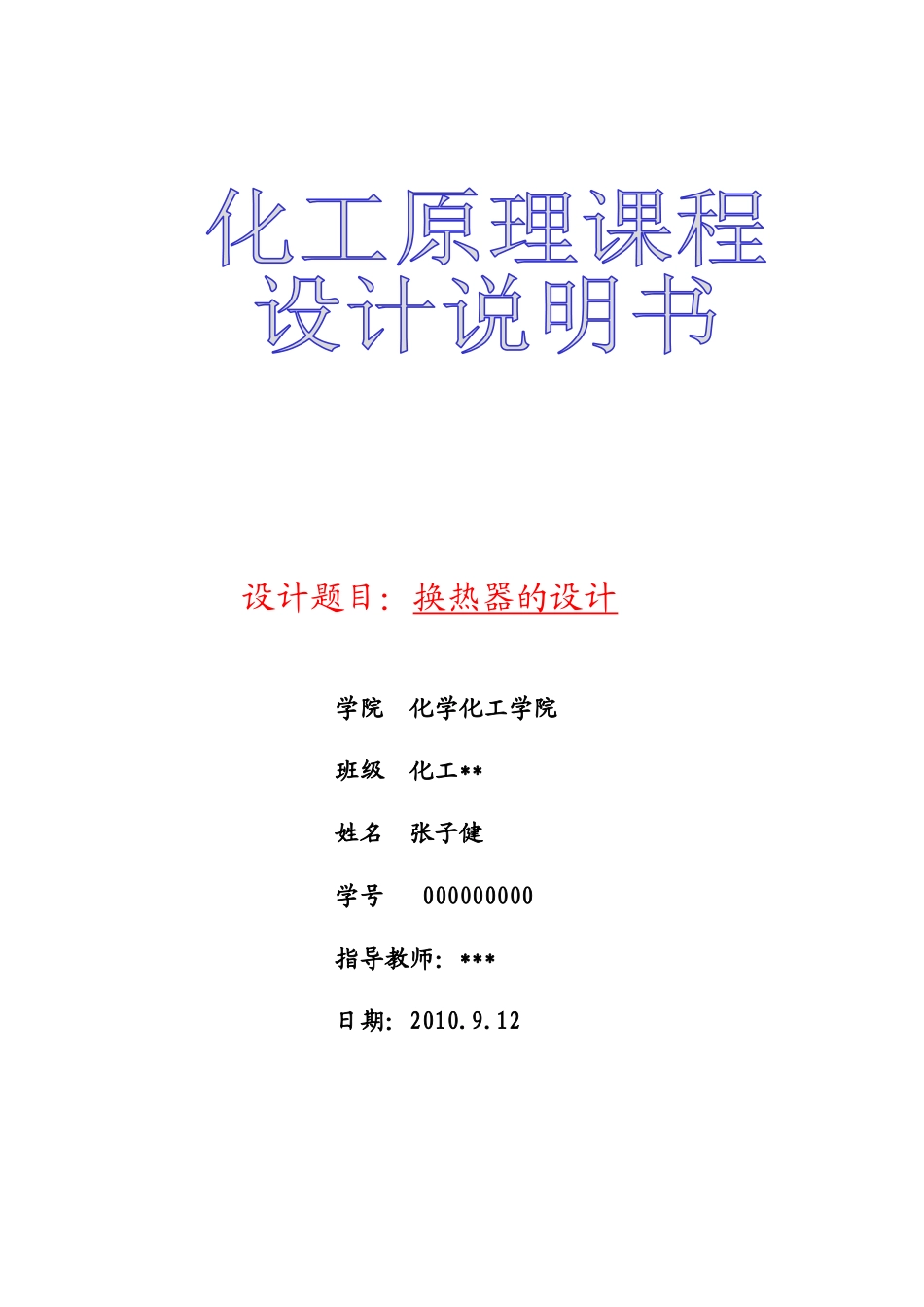

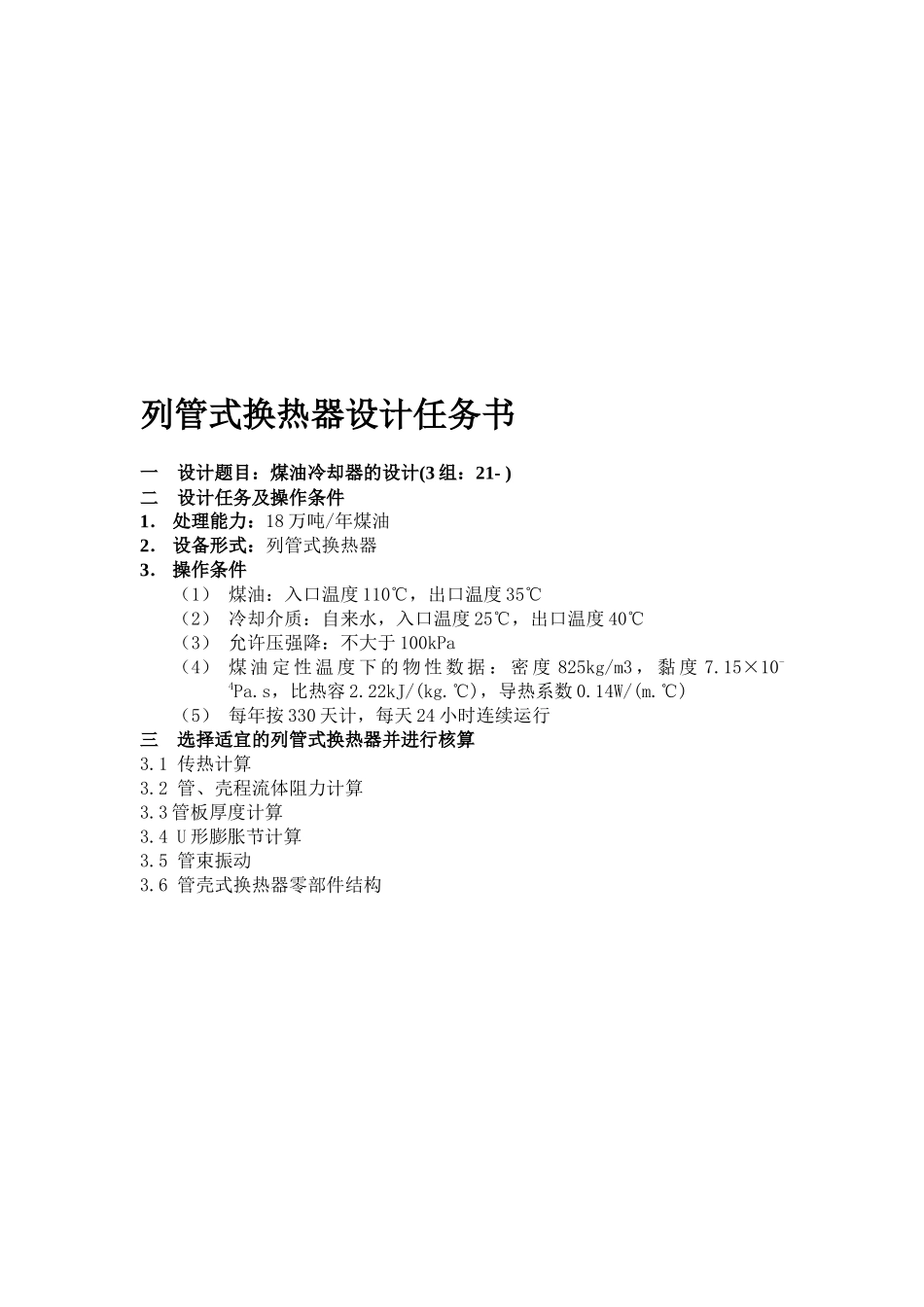

设计题目：换热器的设计学院 化学化工学院班级 化工**姓名 张子健学号 000000000指导教师：***日期：2010.9.12列管式换热器设计任务书一 设计题目：煤油冷却器的设计(3 组：21- )二 设计任务及操作条件1． 处理能力：18 万吨/年煤油2． 设备形式：列管式换热器3． 操作条件（1） 煤油：入口温度 110℃，出口温度 35℃（2） 冷却介质：自来水，入口温度 25℃，出口温度 40℃（3） 允许压强降：不大于 100kPa（4） 煤 油 定 性 温 度 下 的 物 性 数 据 ： 密 度 825kg/m3 ， 黏 度 7.15×10-4Pa.s，比热容 2.22kJ/(kg.℃)，导热系数 0.14W/(m.℃)（5） 每年按 330 天计，每天 24 小时连续运行三 选择适宜的列管式换热器并进行核算3.1 传热计算3.2 管、壳程流体阻力计算3.3 管板厚度计算3.4 U 形膨胀节计算3.5 管束振动3.6 管壳式换热器零部件结构目 录1.概述.............................................................................................................................42.设计标准.....................................................................................................................63.方案设计和拟订.........................................................................................................64.设计计算.....................................................................................................................9 4.1 确定设计方案......................................................................................................94.1.1 选择换热器的类型.................................................................................94.1.2 流动空间及流速的测定.........................................................................94.2 确定物性数据...................................................................................................94.3 计算总传热系数.............................................................................................104.3.1 热流量...................................................................................................104.3.2 平均传热温差.............................................
