8.2长方体直观图的画法2VIP免费

8.2长方体直观图的画法28.2长方体直观图的画法28.2长方体直观图的画法28.2长方体直观图的画法2

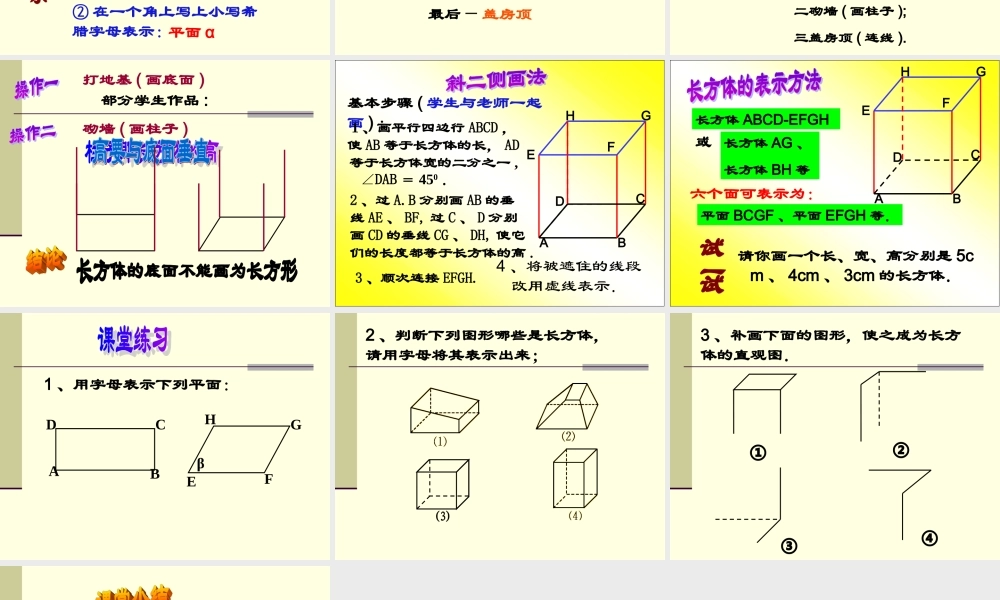

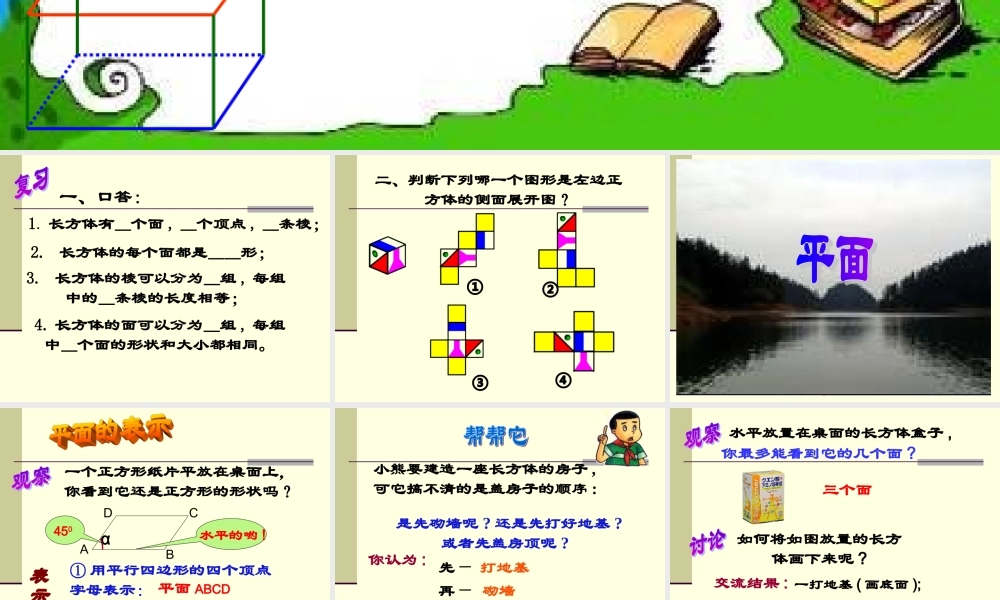

§8·2 长方体直观图的画法执教:杨梅红 一、口答:1. 长方体有_个面 , _个顶点 , _条棱;2. 长方体的每个面都是__形;3. 长方体的棱可以分为_组 , 每组中的_条棱的长度相等;4. 长方体的面可以分为_组 , 每组中_个面的形状和大小都相同。 二、判断下列哪一个图形是左边正方体的侧面展开图?①④③② 一个正方形纸片平放在桌面上,你看到它还是正方形的形状吗?ABDCα② 在一个角上写上小写希腊字母表示:① 用平行四边形的四个顶点字母表示:水平的哟 !450平面 α平面 ABCD 小熊要建造一座长方体的房子 ,可它搞不清的是盖房子的顺序 :是先砌墙呢 ? 还是先打好地基 ?或者先盖房顶呢 ?先—再—最后—打地基砌墙盖房顶你认为 : 水平放置在桌面的长方体盒子 ,你最多能看到它的几个面 ?三个面如何将如图放置的长方体画下来呢 ?交流结果 : 一打地基 ( 画底面 );二砌墙 ( 画柱子 );三盖房顶 ( 连线 ). 砌墙 ( 画柱子 )打地基 ( 画底面 )部分学生作品 :基本步骤 ( 学生与老师一起画 ) :1 、画平行四边行 ABCD ,使 AB 等于长方体的长, AD等于长方体宽的二分之一 ,∠DAB = 450 .2 、过 A.B 分别画 AB 的垂线 AE 、 BF, 过 C 、 D 分别画 CD 的垂线 CG 、 DH, 使它们的长度都等于长方体的高 .3 、顺次连接 EFGH.4 、将被遮住的线段改用虚线表示.AEDCBFGH请你画一个长、宽、高分别是 5cm 、 4cm 、 3cm 的长方体.AEDCBFGH长方体 ABCD-EFGH或长方体 AG 、长方体 BH 等六个面可表示为:平面 BCGF 、平面 EFGH 等. 1 、用字母表示下列平面:AβHGFEDCB 2 、判断下列图形哪些是长方体,请用字母将其表示出来;(3) 3 、补画下面的图形,使之成为长方体的直观图.③④①② 这节课你学到了什么?斜二侧画法的要点是…
