织物组织结构复习题10、11VIP免费

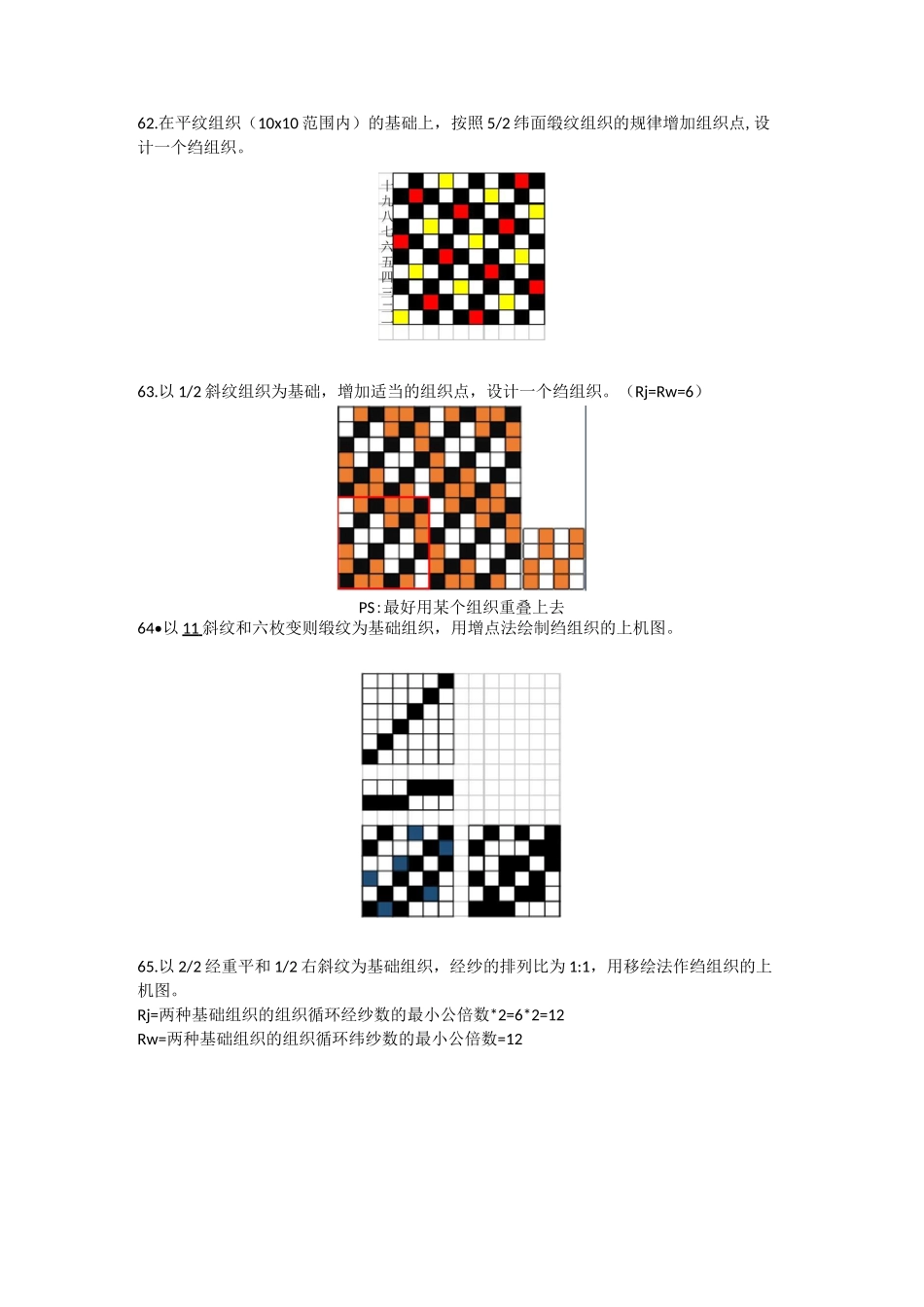

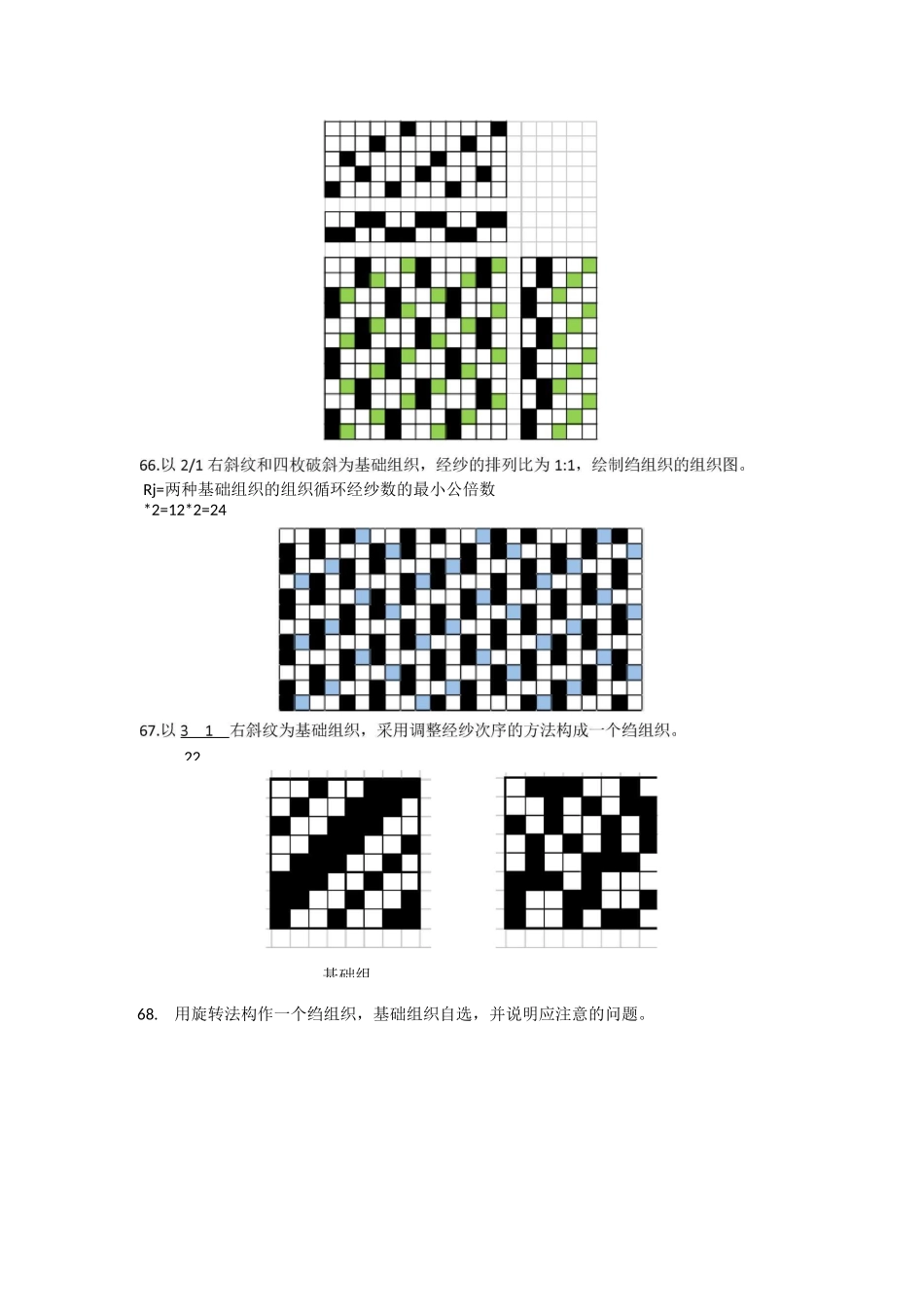

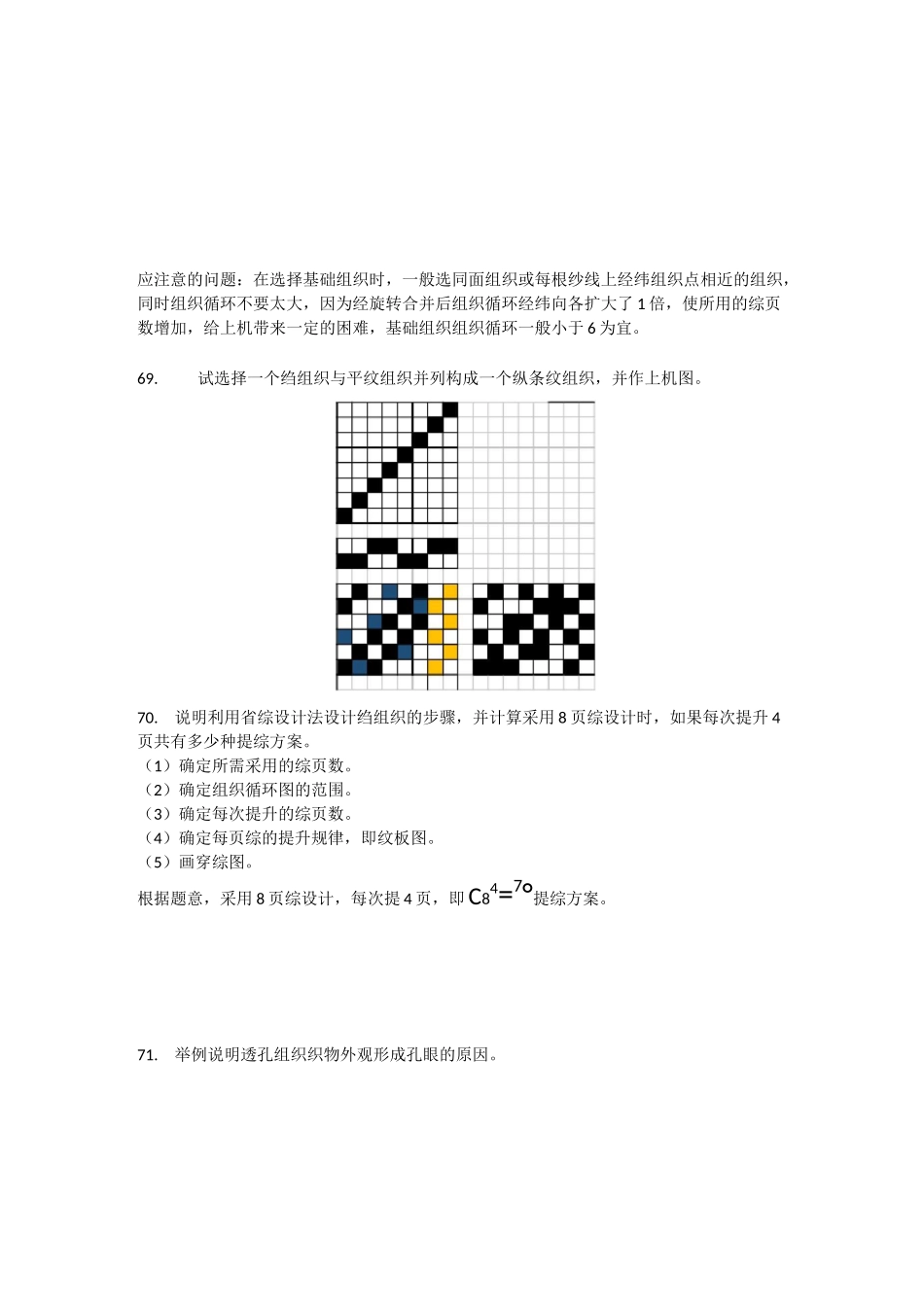

62.在平纹组织（10x10 范围内）的基础上，按照 5/2 纬面缎纹组织的规律增加组织点,设计一个绉组织。63.以 1/2 斜纹组织为基础，增加适当的组织点，设计一个绉组织。（Rj=Rw=6）PS:最好用某个组织重叠上去64•以 11 斜纹和六枚变则缎纹为基础组织，用增点法绘制绉组织的上机图。65.以 2/2 经重平和 1/2 右斜纹为基础组织，经纱的排列比为 1:1，用移绘法作绉组织的上机图。Rj=两种基础组织的组织循环经纱数的最小公倍数*2=6*2=12Rw=两种基础组织的组织循环纬纱数的最小公倍数=12Rj=两种基础组织的组织循环经纱数的最小公倍数*2=12*2=2468.用旋转法构作一个绉组织，基础组织自选，并说明应注意的问题。22基础组应注意的问题：在选择基础组织时，一般选同面组织或每根纱线上经纬组织点相近的组织，同时组织循环不要太大，因为经旋转合并后组织循环经纬向各扩大了 1 倍，使所用的综页数增加，给上机带来一定的困难，基础组织组织循环一般小于 6 为宜。69.试选择一个绉组织与平纹组织并列构成一个纵条纹组织，并作上机图。70.说明利用省综设计法设计绉组织的步骤，并计算采用 8 页综设计时，如果每次提升 4页共有多少种提综方案。（1）确定所需采用的综页数。（2）确定组织循环图的范围。（3）确定每次提升的综页数。（4）确定每页综的提升规律，即纹板图。（5）画穿综图。根据题意，采用 8 页综设计，每次提 4 页，即C84=7°提综方案。71.举例说明透孔组织织物外观形成孔眼的原因。如图，第 3、4 根经纱及与纬纱交织，第 6、1 根经纱都是按平纹组织，其经纬组织点相反，因此 3 与 4 及 6 与 1 就不易互相靠拢。另外在第二与五根纬纱浮长线的作用下，使第 1、2、3 根经纱向一起靠拢，第 4、5、6 根经纱也向一起靠拢，所以在第 3 与第 4 根经纱间及第 5与第 6 根经纱间，形成纵向的缝隙。同理，在第三与第四根纬纱间及第五与第六根纬纱间形成横向的缝隙。这样就使织物表面出现了孔洞。72.在平纹组织的基础上设计一个花式透孔组织，花型纹样为 5/3 纬面缎纹，每小格代表6根经纬纱。5/3 纬面缎纹花式透孔组织73.以 1/7 斜纹为基础组织，绘蜂巢组织的上机图，并说明织物外观形成的原因。Rj=8*2-2=14Rw=8*2-2=14外观形成原因：在它的组织循环内由长浮线和短浮线组成，二者逐渐过渡相间配置。凸出部图 2-64 凸条组织的作图分是由经浮长线和纬浮长线形成的，经浮长线构成纵向的岭脊，纬浮长线构成横向的岭...
