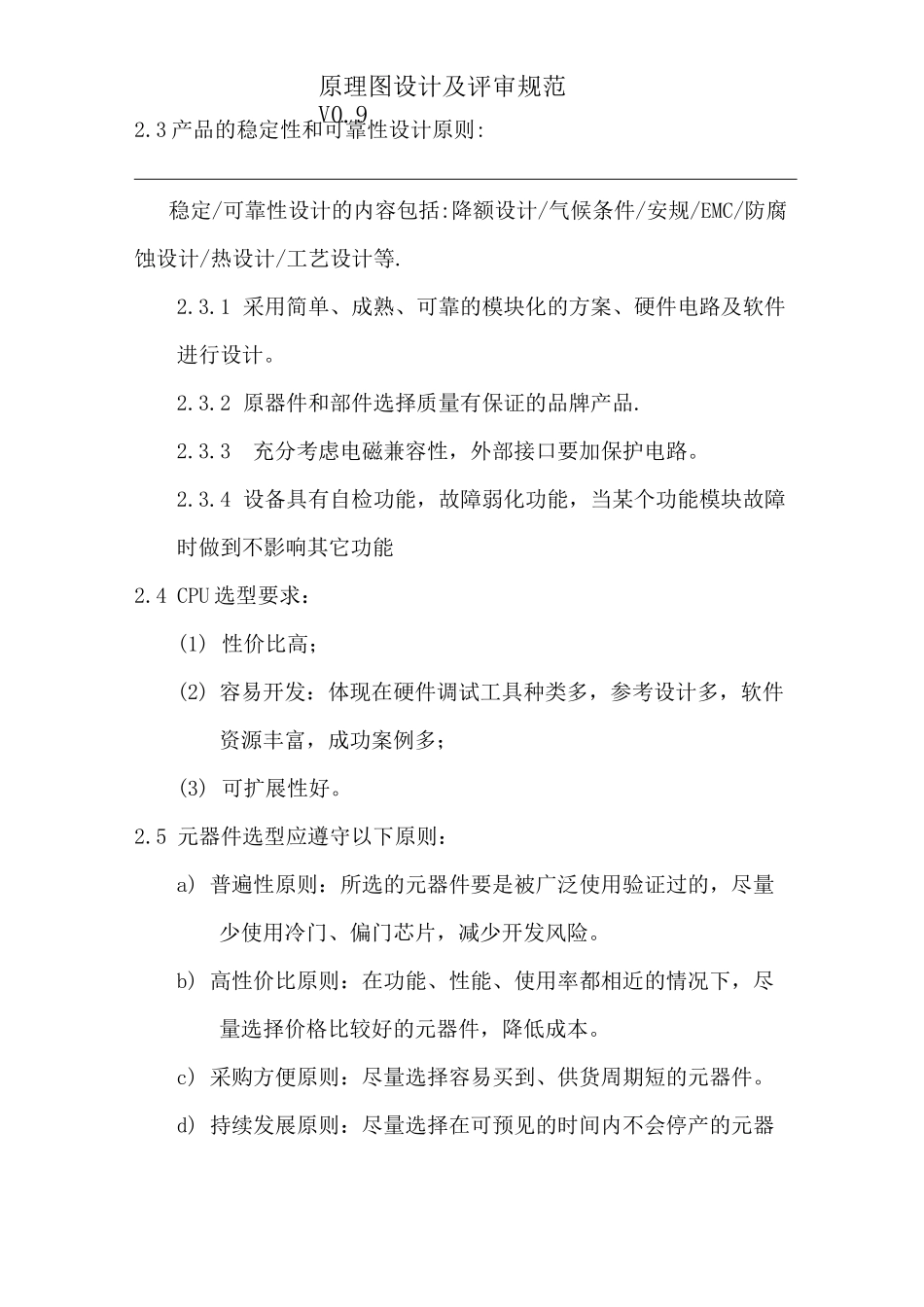

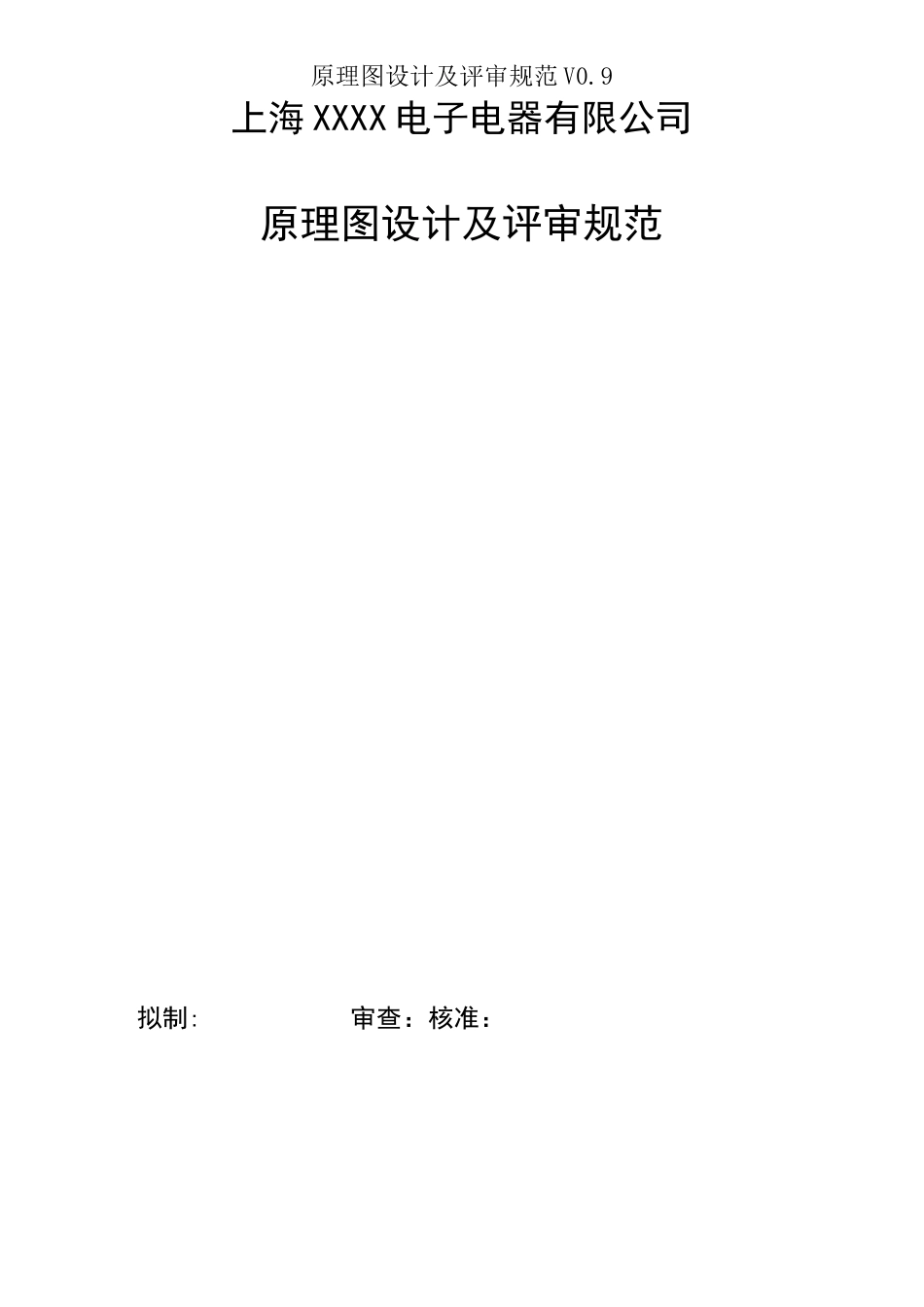

原理图设计及评审规范 V0.9上海 XXXX 电子电器有限公司原理图设计及评审规范拟制:审查：核准：原理图设计及评审规范V0.9原理图设计及评审规范V0.92.3 产品的稳定性和可靠性设计原则:稳定/可靠性设计的内容包括:降额设计/气候条件/安规/EMC/防腐蚀设计/热设计/工艺设计等.2.3.1 采用简单、成熟、可靠的模块化的方案、硬件电路及软件进行设计。2.3.2 原器件和部件选择质量有保证的品牌产品.2.3.3充分考虑电磁兼容性，外部接口要加保护电路。2.3.4 设备具有自检功能，故障弱化功能，当某个功能模块故障时做到不影响其它功能2.4 CPU 选型要求：(1) 性价比高；(2) 容易开发：体现在硬件调试工具种类多，参考设计多，软件资源丰富，成功案例多；(3) 可扩展性好。2.5 元器件选型应遵守以下原则：a) 普遍性原则：所选的元器件要是被广泛使用验证过的，尽量少使用冷门、偏门芯片，减少开发风险。b) 高性价比原则：在功能、性能、使用率都相近的情况下，尽量选择价格比较好的元器件，降低成本。c) 采购方便原则：尽量选择容易买到、供货周期短的元器件。d) 持续发展原则：尽量选择在可预见的时间内不会停产的元器原理图设计及评审规范V0.9件。e) 可替代原则：尽量选择 pintopin 兼容芯片品牌比较多的元器件。f）向上兼容原则：尽量选择以前老产品用过的元器件。g）资源节约原则：尽量用上元器件的全部功能和管脚。2.7 器件及部件的统一性和模块化原则:2.7.1 相同或相类似的电路板块尽可能采用同一种电路板，并保证外围电路技术参数的一致性。2.7.2 实现同种功能或实现相似功能的单元电路尽量采用同一种器件或同系列的器件。2.7.3 系统产品所使用的接插件尽可能统一。2.7.4 电路功能模块化，软件模块化，便于用户需求（用户要求的功能、操作方式等）2.6 硬件原理图设计的其他原则：a）数字电源和模拟电源分割。b）数字地和模拟地分割，单点接地，数字地可以直接接机壳地（大地），机壳必须接地，以保护用护人身安全c）保证系统各模块资源不能冲突。d）阅读系统中所有芯片的手册（一般是设计参考手册），看它们未用的输入管脚是否需要做外部处理，是要上拉、下拉，还是悬空，如果需要上拉或下拉，则一定要做相应处理，否则可能引起芯片内部振荡，导致芯片不能正常工作。原理图设计及评审规范V0.9e）在不增加硬件设计难度的情况下尽量保证软件开发方便，或者以较小的硬件设计难度来换取更多方便、可靠、高效的软件设计。f）功耗问题，...
