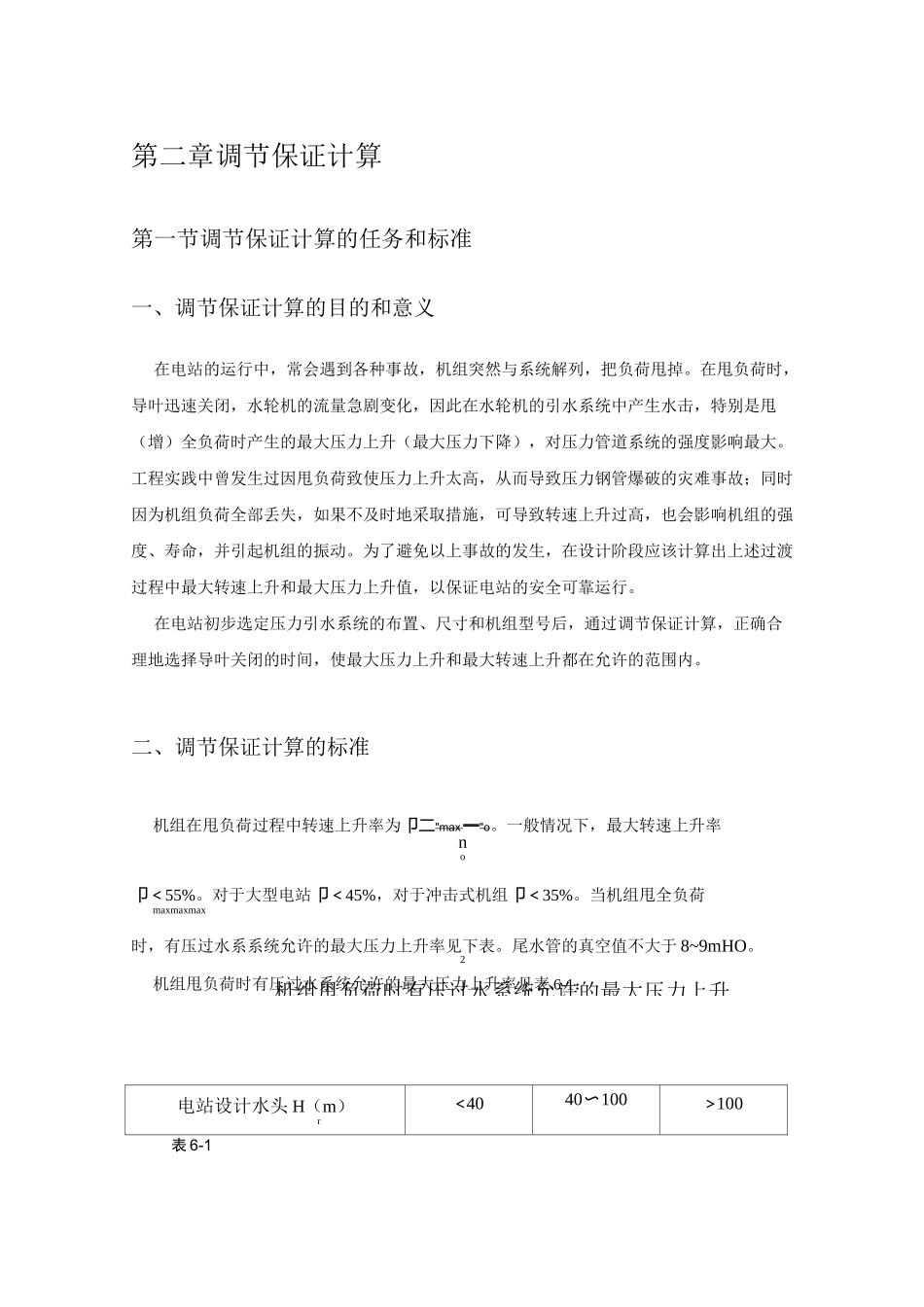

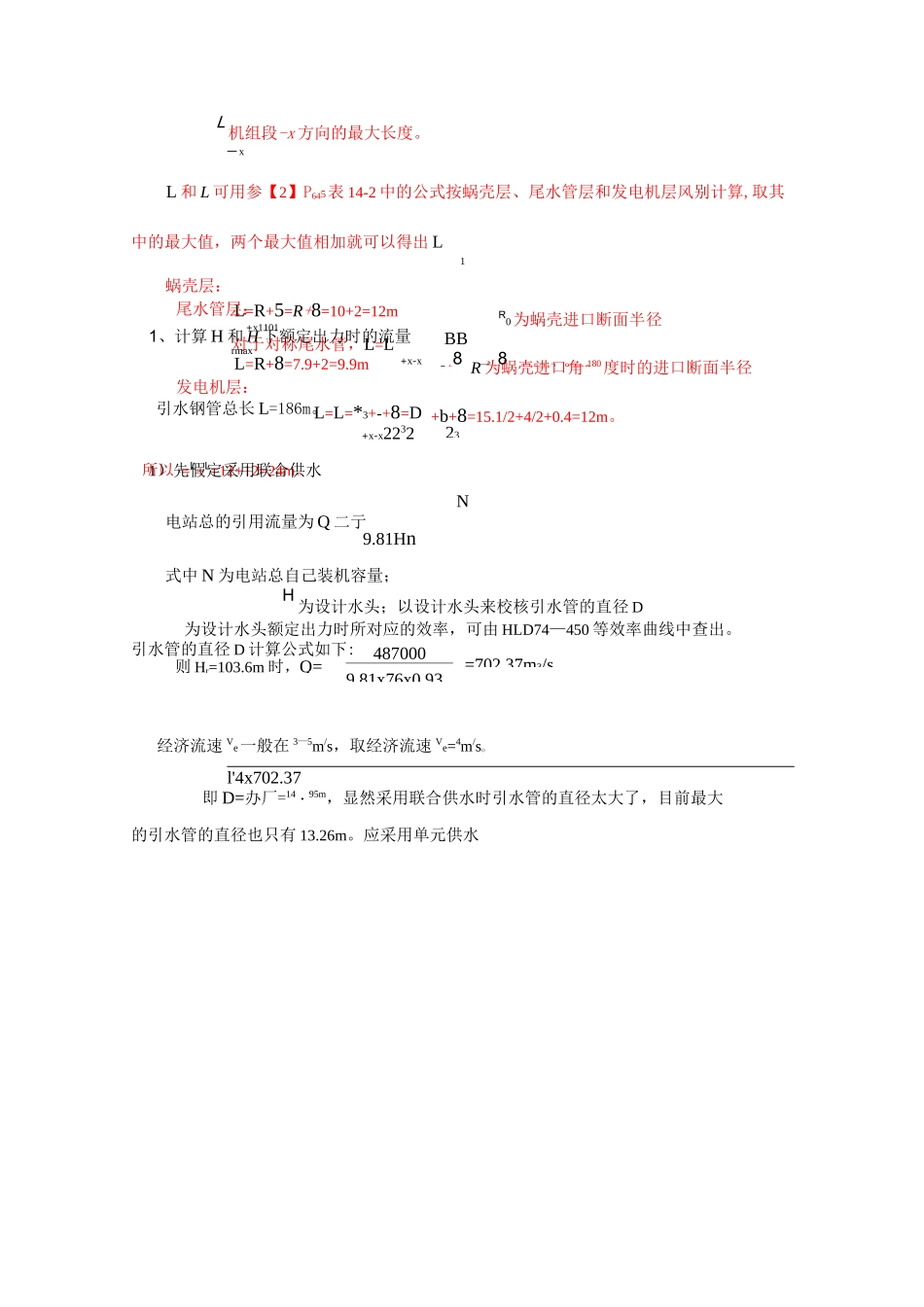

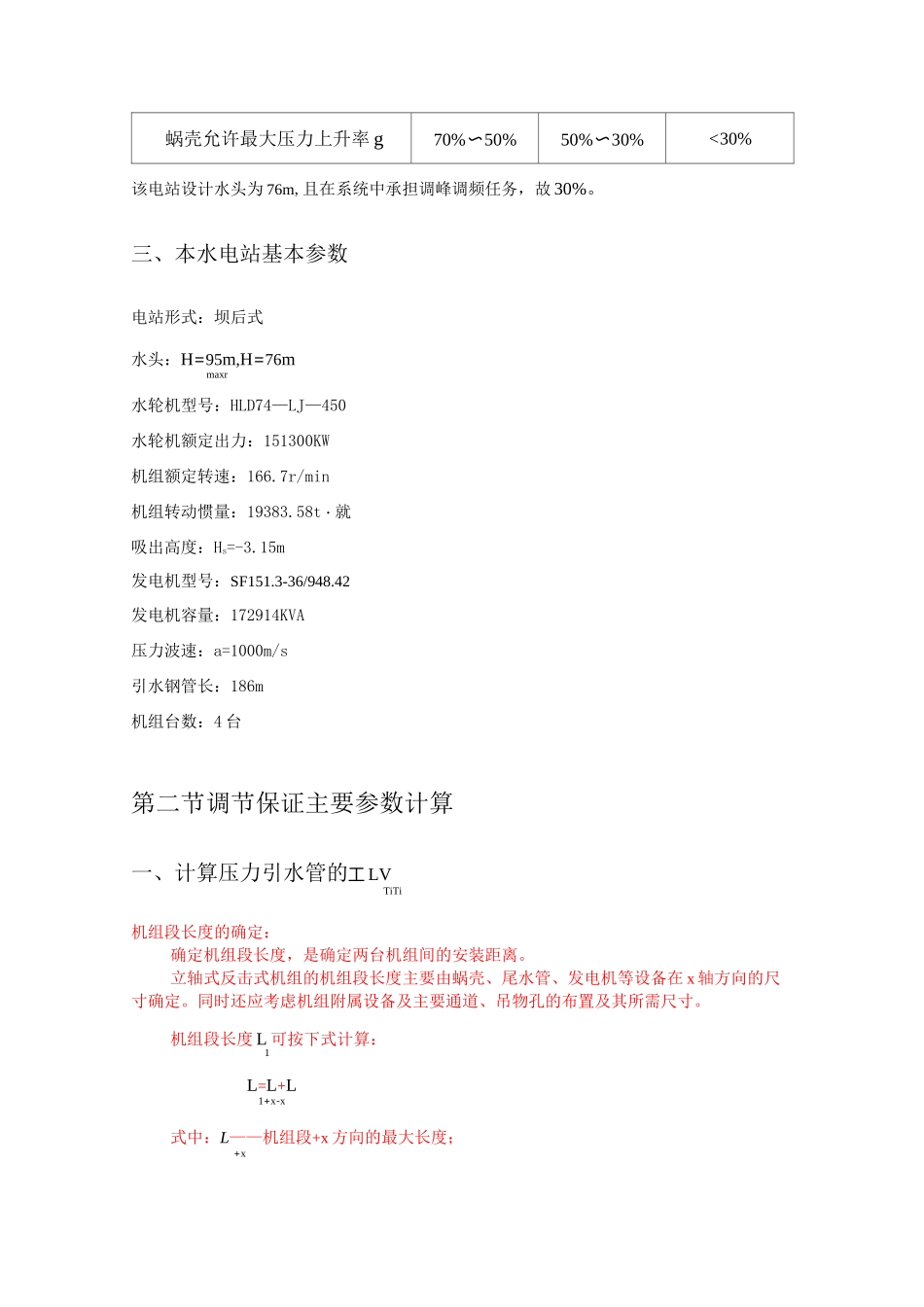

机组甩负荷时有压过水系统允许的最大压力上升第二章调节保证计算第一节调节保证计算的任务和标准一、调节保证计算的目的和意义在电站的运行中，常会遇到各种事故，机组突然与系统解列，把负荷甩掉。在甩负荷时，导叶迅速关闭，水轮机的流量急剧变化，因此在水轮机的引水系统中产生水击，特别是甩（增）全负荷时产生的最大压力上升（最大压力下降），对压力管道系统的强度影响最大。工程实践中曾发生过因甩负荷致使压力上升太高，从而导致压力钢管爆破的灾难事故；同时因为机组负荷全部丢失，如果不及时地采取措施，可导致转速上升过高，也会影响机组的强度、寿命，并引起机组的振动。为了避免以上事故的发生，在设计阶段应该计算出上述过渡过程中最大转速上升和最大压力上升值，以保证电站的安全可靠运行。在电站初步选定压力引水系统的布置、尺寸和机组型号后，通过调节保证计算，正确合理地选择导叶关闭的时间，使最大压力上升和最大转速上升都在允许的范围内。二、调节保证计算的标准机组在甩负荷过程中转速上升率为卩二"max 一"o。一般情况下，最大转速上升率no卩＜55%。对于大型电站卩＜45%，对于冲击式机组卩＜35%。当机组甩全负荷maxmaxmax时，有压过水系系统允许的最大压力上升率见下表。尾水管的真空值不大于 8~9mHO。2机组甩负荷时有压过水系统允许的最大压力上升率见表 6-1：电站设计水头 H（m）r<4040〜100>100表 6-1蜗壳允许最大压力上升率 g70%〜50%50%〜30%<30%该电站设计水头为 76m,且在系统中承担调峰调频任务，故 30%。三、本水电站基本参数电站形式：坝后式水头：H=95m,H=76mmaxr水轮机型号：HLD74—LJ—450水轮机额定出力：151300KW机组额定转速：166.7r/min机组转动惯量：19383.58t・就吸出高度：Hs=-3.15m发电机型号：SF151.3-36/948.42发电机容量：172914KVA压力波速：a=1000m/s引水钢管长：186m机组台数：4 台第二节调节保证主要参数计算一、计算压力引水管的工 LVTiTi机组段长度的确定：确定机组段长度，是确定两台机组间的安装距离。立轴式反击式机组的机组段长度主要由蜗壳、尾水管、发电机等设备在 x 轴方向的尺寸确定。同时还应考虑机组附属设备及主要通道、吊物孔的布置及其所需尺寸。机组段长度 L 可按下式计算：1L=L+L1+x-x式中：L——机组段+x 方向的最大长度；+xL=R+5=R+8=10+2=12m+x1101L=R+8=7.9+2=9.9mR0为蜗壳进口断面半径R 为蜗壳进口角 180度时的进口断面半径尾水管层：对于对称尾水管，...
