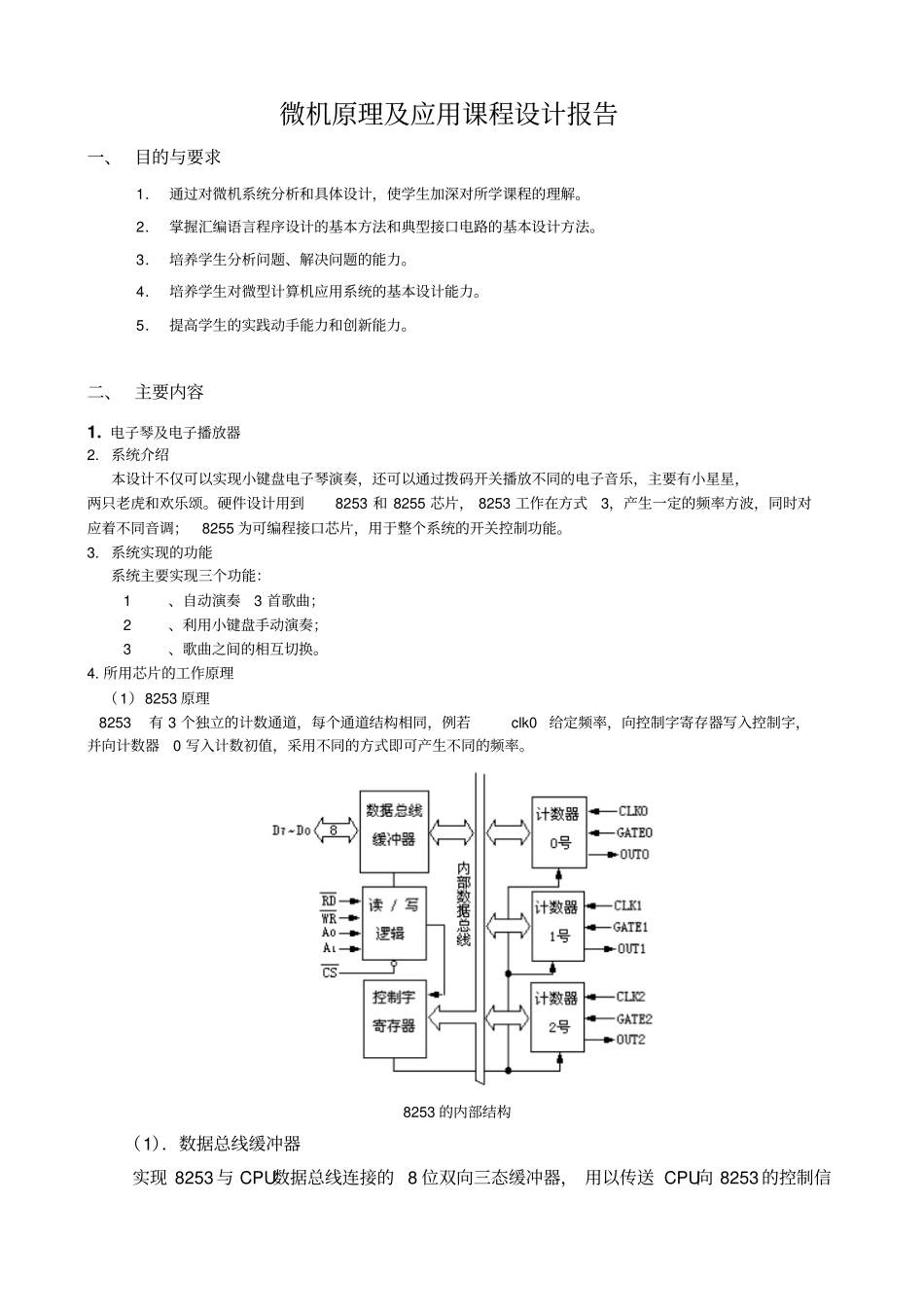

课程设计报告( 2013 — 2014 年度第 一 学期 ) 课程：微机原理及应用题目：电子琴及电子播放器院系：自动化系班级：自动化 1103 学号： 201111010122 201109010113 201102020331 学生姓名：詹文超靳朝阳张晓指导教师：张妍设计周数：一周成绩：日期： 2014 年 1 月 10 日微机原理及应用课程设计报告一、 目的与要求1． 通过对微机系统分析和具体设计，使学生加深对所学课程的理解。2． 掌握汇编语言程序设计的基本方法和典型接口电路的基本设计方法。3． 培养学生分析问题、解决问题的能力。4． 培养学生对微型计算机应用系统的基本设计能力。5． 提高学生的实践动手能力和创新能力。二、 主要内容1. 电子琴及电子播放器2. 系统介绍本设计不仅可以实现小键盘电子琴演奏，还可以通过拨码开关播放不同的电子音乐，主要有小星星，两只老虎和欢乐颂。硬件设计用到8253 和 8255 芯片， 8253 工作在方式3，产生一定的频率方波，同时对应着不同音调；8255 为可编程接口芯片，用于整个系统的开关控制功能。3. 系统实现的功能系统主要实现三个功能： 1、自动演奏3 首歌曲； 2、利用小键盘手动演奏； 3、歌曲之间的相互切换。4. 所用芯片的工作原理（1）8253 原理 8253有 3 个独立的计数通道，每个通道结构相同，例若clk0给定频率，向控制字寄存器写入控制字，并向计数器0 写入计数初值，采用不同的方式即可产生不同的频率。8253 的内部结构（1）．数据总线缓冲器实现 8253 与 CPU数据总线连接的 8 位双向三态缓冲器， 用以传送 CPU向 8253 的控制信息、数据信息以及CPU从 8253 读取的状态信息，包括某时刻的实时计数值。（2）．读 / 写控制逻辑控制 8253 的片选及对内部相关寄存器的读/ 写操作，它接收 CPU发来的地址信号以实现片选、内部通道选择以及对读/ 写操作进行控制。（3）．控制字寄存器在 8253 的初始化编程时，由CPU写入控制字，以决定通道的工作方式，此寄存器只能写入，不能读出。（4）．计数通道 0#、1#、2#：这是三个独立的， 结构相同的计数器 / 定时器通道， 每一个通道包含一个16 位的计数寄存器，用以存放计数初始值，一个16 位的减法计数器和一个16 位的锁存器，锁存器在计数器工作的过程中，跟随计数值的变化，在接收到CPU发来的读计数值命令时，用以锁存计数值，供 CPU读取，读取完毕之后，输出锁存器又跟随减1 计数器变化。（5）．8253 外部引脚8253...
