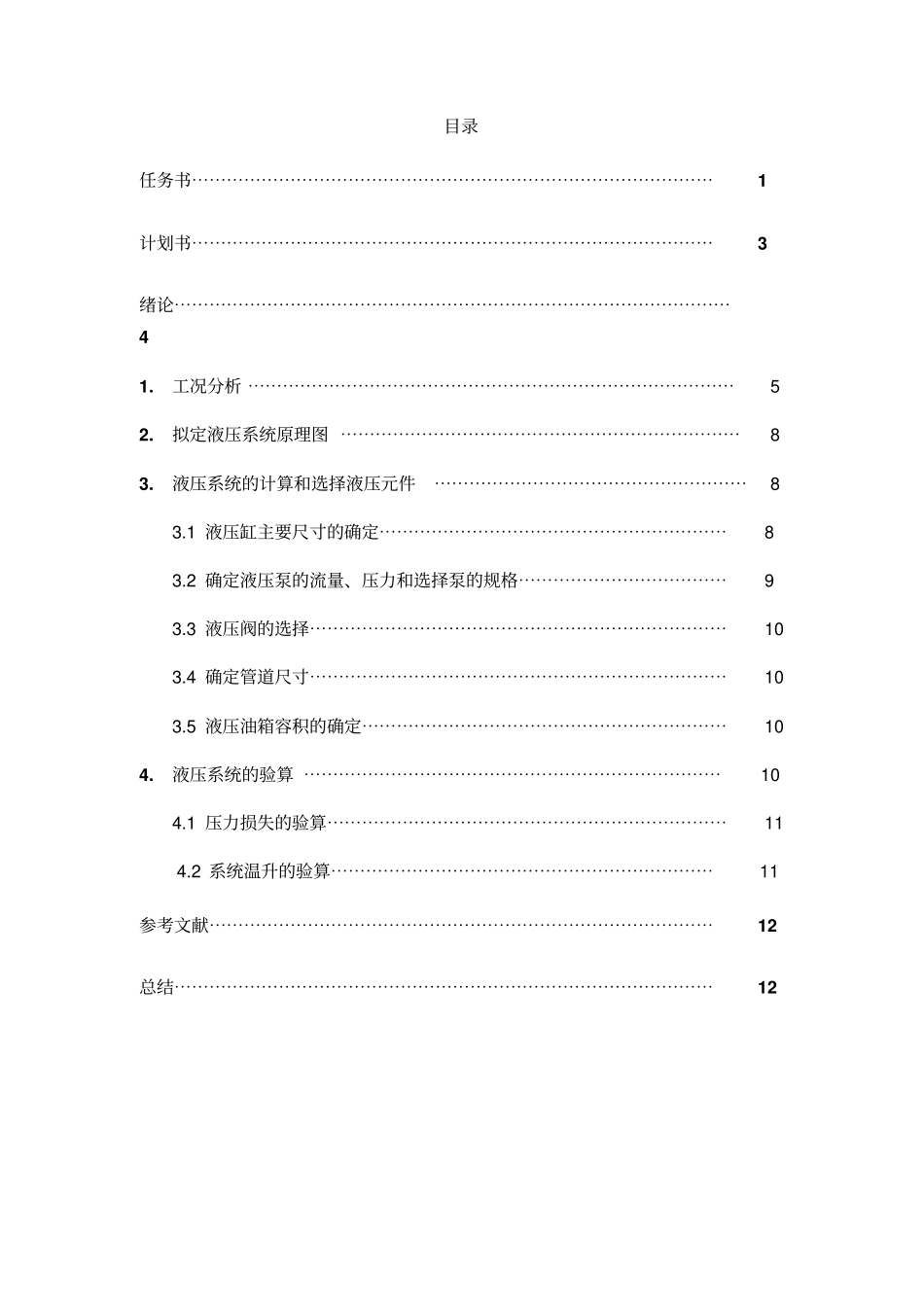

液压课程设计说明书题目卧式单面多轴钻孔组合机床系、专业 装备制造分院机械设计制造及其自动化班级学号 08101228 学生姓名郑天恩指导教师张福2010 年 06 月 04 日沈阳理工大学应用技术学院目录任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 计划书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 绪论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 1.工况分析 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.拟定液压系统原理图 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯83.液压系统的计算和选择液压元件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯83.1 液压缸主要尺寸的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 3.2 确定液压泵的流量、压力和选择泵的规格⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 3.3 液压阀的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 3.4 确定管道尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 3.5 液压油箱容积的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 4.液压系统的验算 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯104.1 压力损失的验算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 4.2 系统温升的验算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12液压课程设计任务书班级:081012 姓名:郑天恩学号:28 一. 设计题目 :设计一台卧式单面多轴钻孔组合机床液压系统,要求完成工件的定位与加紧,所需夹紧力不得超过3000N。机床快进、快退的速度约为 4.5m/min ,工进速度可在20-100mm/min 范围内无极调速,快进行程为150mm,工进行程为40mm,最大切削力为 30000N,运动部件总重量为11000N,加速(减速)时间为0.1s ,采用平导轨,静摩擦系数为0.2 ,动摩擦系数为0.1 。二. 课程设计目的本课程设计是学生在学完液压与气动技术基础专业课程, 进行的一个综合性和实践性很强的教学环节, 学生通过课程设计,能综合运用所学基本理论以及学到的实践知识进行的基本训练, 掌握液压系统设计的思维和方法, 专用元件和通用元件的参数确定。 通过给定设计题目, 初步掌握确定压力, 进行缸的主要参数的初步...
