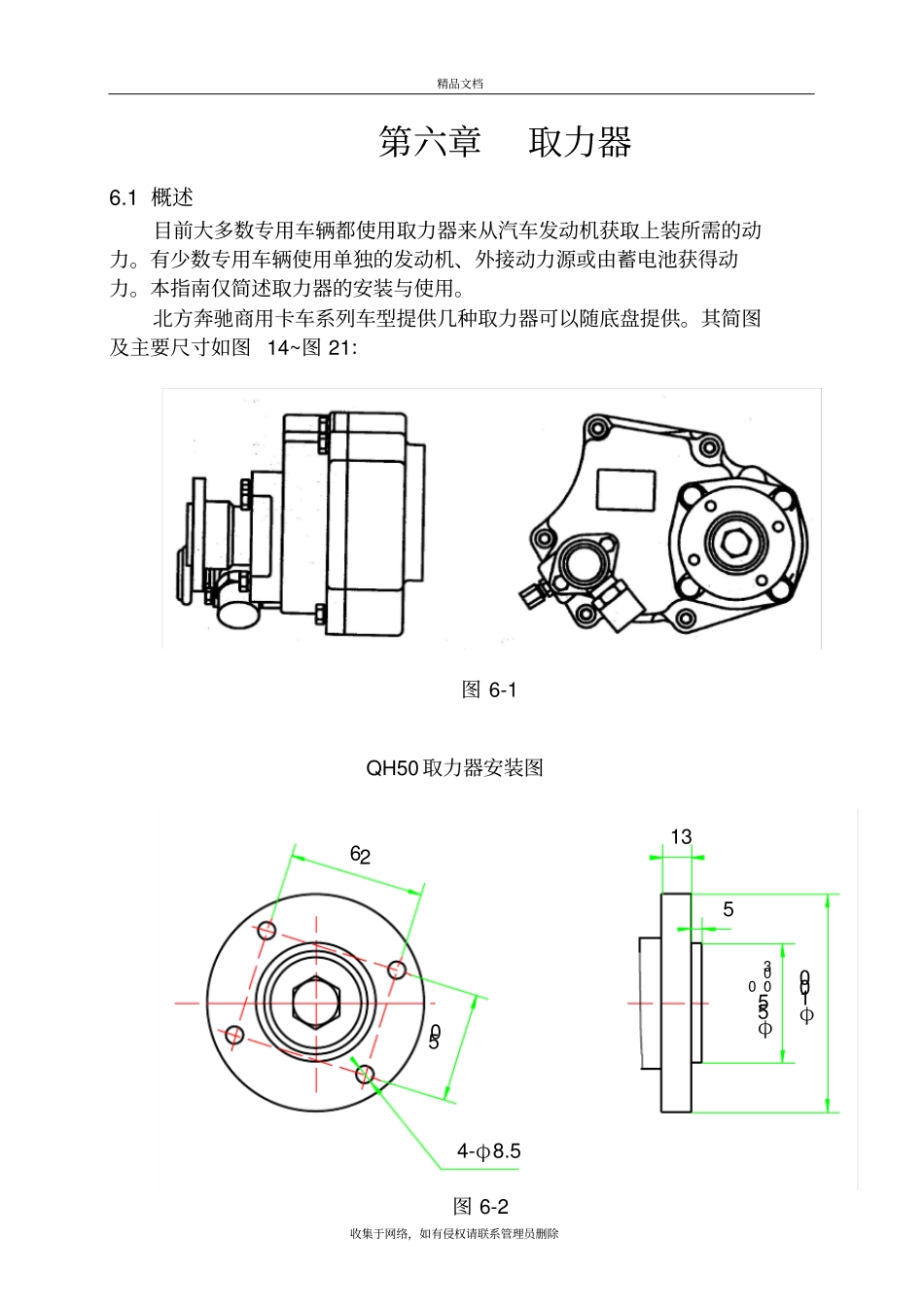

取 力 器 操 作精品文档收集于网络，如有侵权请联系管理员删除第六章取力器6.1 概述目前大多数专用车辆都使用取力器来从汽车发动机获取上装所需的动力。有少数专用车辆使用单独的发动机、外接动力源或由蓄电池获得动力。本指南仅简述取力器的安装与使用。北方奔驰商用卡车系列车型提供几种取力器可以随底盘提供。其简图及主要尺寸如图 14~图 21：图 6-1 QH50 取力器安装图13φ550 -0.03φ100562504-φ8.5图 6-2 精品文档收集于网络，如有侵权请联系管理员删除取力器速比表变速器档位4/8 3/7 2/6 1/5 取力器输出旋转方向取力器输出扭矩取力器速比0.98 1.32 1.78 2.42 与发动机旋向相同500N.M 与该取力器配套变速箱为8JS130TA变速器带取力器总成、 RT11509C变速器带取力器总成 N71/1b 取力器安装图61.8φ90φ47h64-φ8.1φ74.5图 6-3 取力器速比表变速箱型号取力器传动比取力器输出旋转方向取力器输出扭矩ZF5S111-GP 0.83X 发动机转速与发动机旋向相反1000N.M ZF9S-109 0.77X 发动机转速与发动机旋向相反500N.M 精品文档收集于网络，如有侵权请联系管理员删除N71/1c 取力器安装图φ80+0.004- 0.015B8X32X36DIN5464图 6-4 取力器速比表变速箱型号取力器传动比取力器输出旋转方向取力器输出扭矩ZF5S111-GP 0.83X 发动机转速与发动机旋向相反1000N.M ZF9S-109 0.77X 发动机转速与发动机旋向相反500N.M NH1/1b 取力器安装图6φ90φ47h64-φ8.1φ74.52图 6-5 精品文档收集于网络，如有侵权请联系管理员删除取力器速比表变速箱型号取力器传动比取力器输出旋转方向ZF9S-109 超速档变速箱直接档变速箱与发动机旋向相反0.77X 发动机转速0.72X 发动机转速ZF16S-151 L S 0.77X 发动机转速0.91X 发动机转速NH1/1c 取力器安装图φ80+0.004- 0.015B8X32X36DIN5464图 6-6 取力器速比表变速箱型号取力器传动比取力器输出旋转方向ZF9S-109 超速档变速箱直接档变速箱与发动机旋向相反0.77X 发动机转速0.72X 发动机转速ZF16S-151 L S 0.77X 发动机转速0.91X 发动机转速精品文档收集于网络，如有侵权请联系管理员删除HG700b 取力器安装图4-φ8.1φ74.56φ90φ47h62图 6-7 取力器速比表变速箱型号取力器传动比取力器输出旋转方向取力器输出扭矩RT11710B 0.696X 发动机转速与发动机旋向相反700N.MRTX-11710B 0.936X 发动机转速QH70 取力器安装图6φ90φ47h64-φ8.1φ74.52精品文档收集于网络，...
