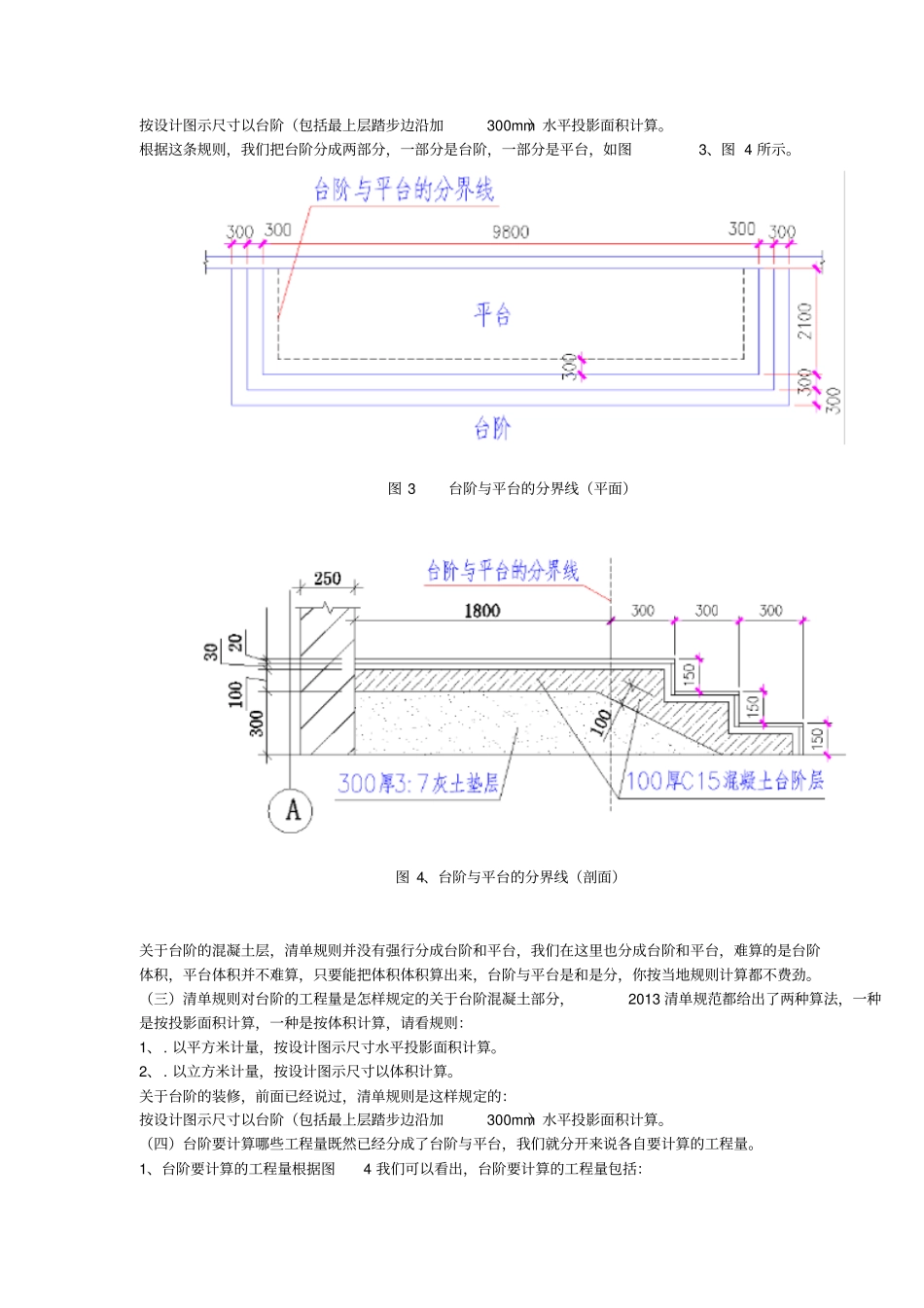

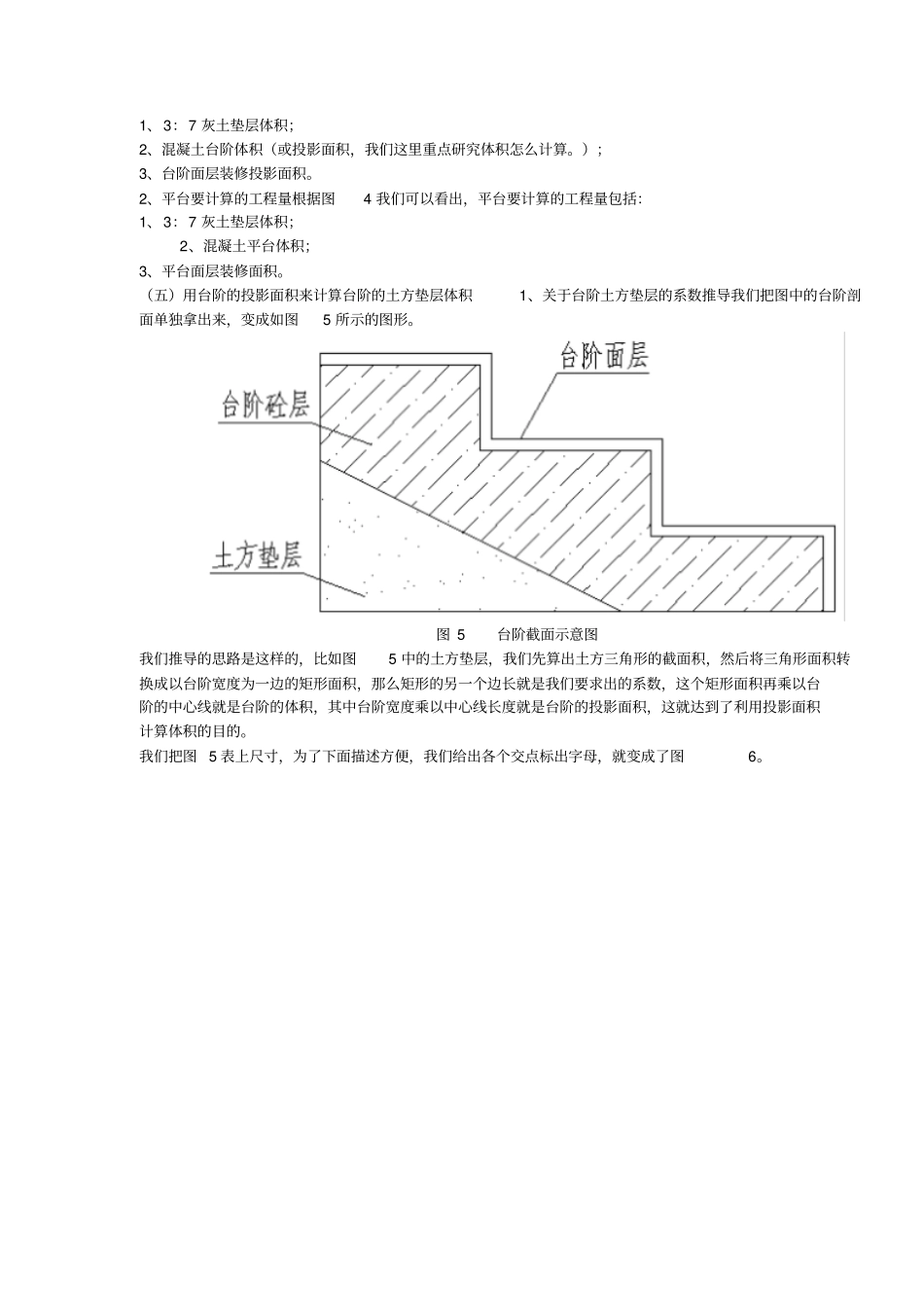

怎样利用投影面积计算混凝土台阶的体积【转】[复制链接 ]电梯直达王小妞 发表于2015-12-14 09:21| 只看该作者本帖最后由 Glodon_hb 于 2015-12-16 15:11 编辑2013 年清单规则关于混凝土台阶，给出了两种算法，一种是按照投影面积计算，一种是按照体积计算，按照投影面积，相信大家都没问题，但是按照体积计算，计算起来就有点困难，因为台阶不单单是台阶，还要计算下面土方垫层，土方垫层往往是一个不规则的棱锥体，算起来很麻烦。本文推导出利用投影面积计算体积的方法，目的使大家计算台阶或者楼梯体积不再是难题，下面我们按台阶与楼梯分别推导。（一）关于台阶的图纸介绍下面我们以最常见的台阶为例推导，道理搞清楚了，遇到任何台阶都可以利用推导出来的公式。常见的台阶平面图如图1 所示。图 1 台阶平面图台阶剖面图如图2 所示。图 2 台阶剖面图（二）台阶与平台的分界线关于台阶的装修，2013 清单规则是这样说的：按设计图示尺寸以台阶（包括最上层踏步边沿加300mm）水平投影面积计算。根据这条规则，我们把台阶分成两部分，一部分是台阶，一部分是平台，如图3、图 4 所示。图 3 台阶与平台的分界线（平面）图 4、台阶与平台的分界线（剖面）关于台阶的混凝土层，清单规则并没有强行分成台阶和平台，我们在这里也分成台阶和平台，难算的是台阶体积，平台体积并不难算，只要能把体积体积算出来，台阶与平台是和是分，你按当地规则计算都不费劲。（三）清单规则对台阶的工程量是怎样规定的关于台阶混凝土部分，2013 清单规范都给出了两种算法，一种是按投影面积计算，一种是按体积计算，请看规则：1、. 以平方米计量，按设计图示尺寸水平投影面积计算。2、. 以立方米计量，按设计图示尺寸以体积计算。关于台阶的装修，前面已经说过，清单规则是这样规定的：按设计图示尺寸以台阶（包括最上层踏步边沿加300mm）水平投影面积计算。（四）台阶要计算哪些工程量既然已经分成了台阶与平台，我们就分开来说各自要计算的工程量。1、台阶要计算的工程量根据图4 我们可以看出，台阶要计算的工程量包括：1、3：7 灰土垫层体积；2、混凝土台阶体积（或投影面积，我们这里重点研究体积怎么计算。）；3、台阶面层装修投影面积。2、平台要计算的工程量根据图4 我们可以看出，平台要计算的工程量包括：1、3：7 灰土垫层体积；2、混凝土平台体积；3、平台面层装修面积。（五）用台阶的投影面积来计算台阶的土方垫层体积1、关于台...
