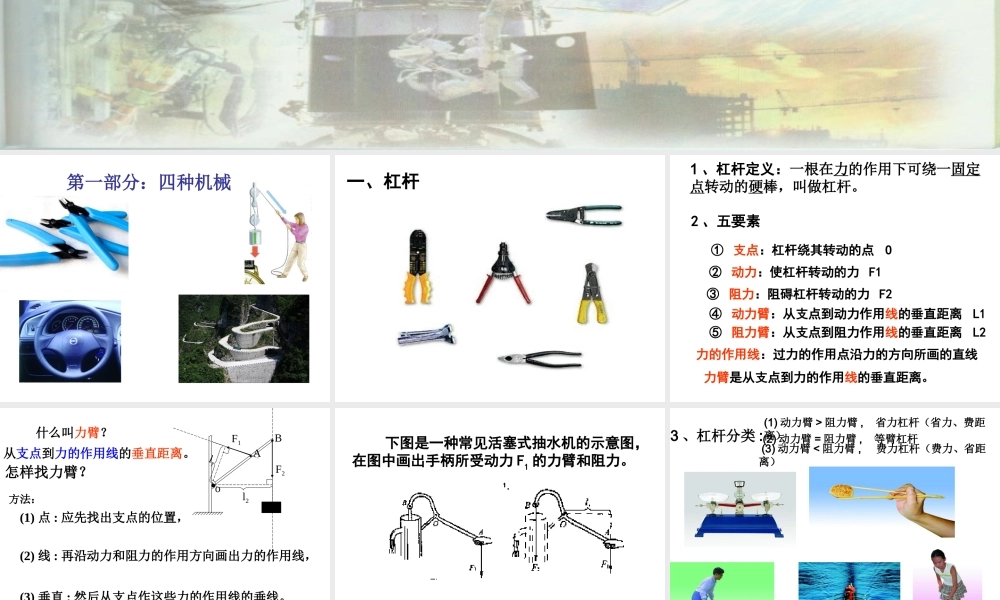

第一部分：四种机械一、杠杆1 、杠杆定义：一根在力的作用下可绕一固定点转动的硬棒，叫做杠杆。① 支点：杠杆绕其转动的点 O② 动力：使杠杆转动的力 F1③ 阻力：阻碍杠杆转动的力 F2④ 动力臂：从支点到动力作用线的垂直距离L1⑤ 阻力臂：从支点到阻力作用线的垂直距离L2力臂是从支点到力的作用线的垂直距离。力的作用线：过力的作用点沿力的方向所画的直线2 、五要素o..AF1.BF2l2l1什么叫力臂？从支点到力的作用线的垂直距离。怎样找力臂？方法：(1) 点 : 应先找出支点的位置，(2) 线 : 再沿动力和阻力的作用方向画出力的作用线，(3) 垂直 : 然后从支点作这些力的作用线的垂线。(4) 标号 : 这个垂线就是力臂。下图是一种常见活塞式抽水机的示意图，在图中画出手柄所受动力 F1 的力臂和阻力。 (3) 动力臂 < 阻力臂 , 费力杠杆（费力、省距离）(1) 动力臂 > 阻力臂 , 省力杠杆（省力、费距离） (2) 动力臂 = 阻力臂 , 等臂杠杆3 、杠杆分类 :例 1 、图 4 是一种垃圾夹的结构示意图 . 拉绳的一端固定在手把上，另一端穿过空心管杆后与两夹爪的一端相连接 . 当用力捏手把时，夹爪在拉绳的作用下可夹持物体，同时弹簧被压缩；当松开手把时，夹爪在弹簧的作用下恢复原状 . 在使用过程中，手把和夹爪分别是 ( )A ．省力杠杆 费力杠杆 B ．费力杠杆 省力杠杆 C ．省力杠杆 省力杠杆 D ．费力杠杆 费力杠杆A例 2. 汶川地震中，滚滚的山石挡住了道路。增援人员要用撬棒撬开山石，分别沿如图所示的四个方向用力，其中最省力的是 ( )A. 沿 F1 方向 B. 沿 F2 方向 C. 沿 F3 方向 D. 沿 F4 方向C例 3 、如图所示杠杆，在 A 端施一个始终与杠杆垂直的力 F ，当杠杆由如图实线位置匀速转动到虚线位置时， F 大小的变化情况是（ ） A ．大小不变 B ．由小变大 C ．先变大后变小 D ．先变小后变大 GOAC例 4 、如图 6 所示，长 1.6m 、粗细均匀的金属杆可以绕 O 点在竖直平面内自由转动，一拉力——位移传感器竖直作用在杆上，并能使杆始终保持水平平衡。该传感器显示其拉力 F 与作用点到 O 点距离x 的变化关系如图 7 所示。据图可知金属杆重 A ． 5 N B ． 10 N C ． 20 N D ． 40 N4 、探究杠杆的平衡条件(1) 杠杆的平衡是指杠杆静止不转动或杠杆匀速转动。答 : 使杠杆自身的重力作用线通过支点上，这样就抵消了杠...
