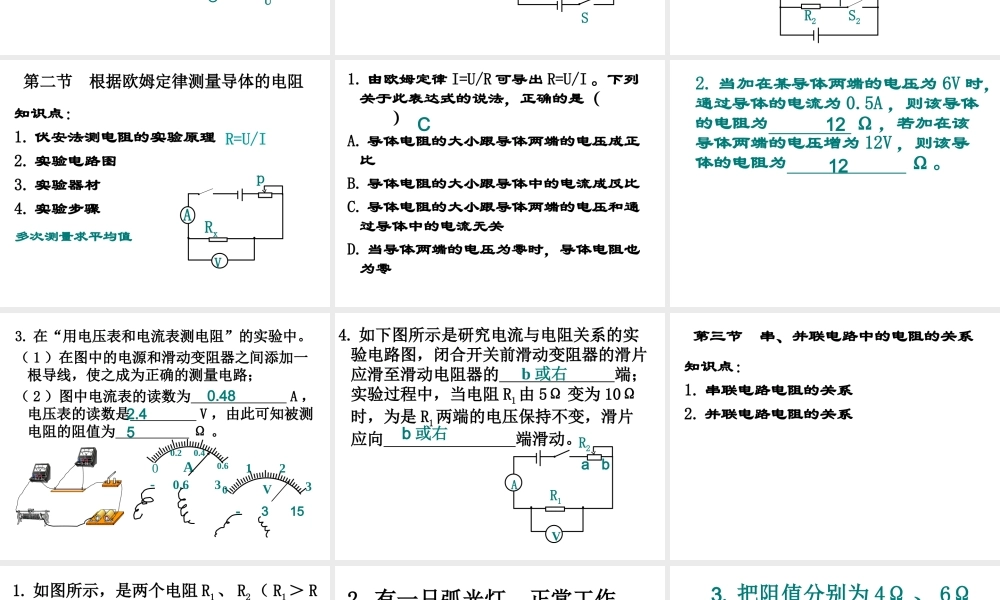

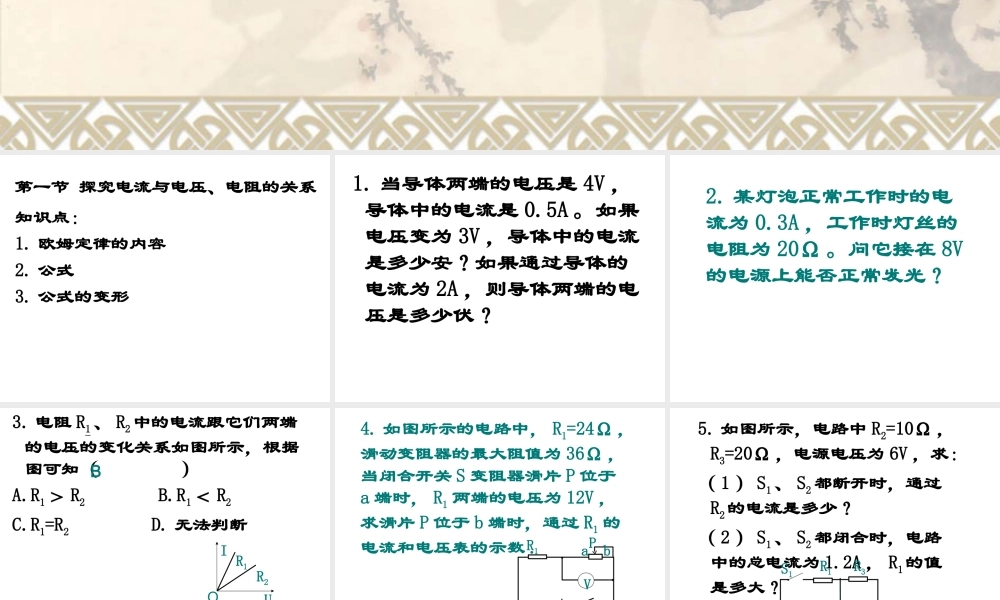

复习 欧姆定律制作人：曹天龙 第一节 探究电流与电压、电阻的关系知识点：1. 欧姆定律的内容2. 公式3. 公式的变形 1. 当导体两端的电压是 4V ，导体中的电流是 0.5A 。如果电压变为 3V ，导体中的电流是多少安？如果通过导体的电流为 2A ，则导体两端的电压是多少伏？ 2. 某灯泡正常工作时的电流为 0.3A ，工作时灯丝的电阻为 20Ω 。问它接在 8V的电源上能否正常发光？ 3. 电阻 R1、 R2中的电流跟它们两端的电压的变化关系如图所示，根据图可知（ ）A.R1＞ R2 B.R1＜ R2C.R1=R2 D. 无法判断OI R1R2UB 4. 如图所示的电路中， R1=24Ω ，滑动变阻器的最大阻值为 36Ω ，当闭合开关 S 变阻器滑片 P 位于a 端时， R1 两端的电压为 12V ，求滑片 P 位于 b 端时，通过 R1 的电流和电压表的示数 .VR1a bPS 5. 如图所示，电路中 R2=10Ω ，R3=20Ω ，电源电压为 6V ，求：（ 1 ） S1、 S2都断开时，通过R2的电流是多少？（ 2 ） S1、 S2都闭合时，电路中的总电流为 1.2A ， R1的值是多大？S1S2R1 R3 R2 第二节 根据欧姆定律测量导体的电阻知识点：1. 伏安法测电阻的实验原理2. 实验电路图3. 实验器材4. 实验步骤R=U/I多次测量求平均值VA Rxp 1. 由欧姆定律 I=U/R 可导出 R=U/I 。下列关于此表达式的说法，正确的是（ ）A. 导体电阻的大小跟导体两端的电压成正比B. 导体电阻的大小跟导体中的电流成反比C. 导体电阻的大小跟导体两端的电压和通过导体中的电流无关D. 当导体两端的电压为零时，导体电阻也为零C 2. 当加在某导体两端的电压为 6V 时，通过导体的电流为 0.5A ，则该导体的电阻为 Ω ，若加在该导体两端的电压增为 12V ，则该导体的电阻为 Ω 。 1212 3. 在“用电压表和电流表测电阻”的实验中。（ 1 ）在图中的电源和滑动变阻器之间添加一根导线，使之成为正确的测量电路；（ 2 ）图中电流表的读数为 A ，电压表的读数是 V ，由此可知被测电阻的阻值为 Ω 。0123V- 3 1500.20.40.6A- 0.6 30.482.45 4. 如下图所示是研究电流与电阻关系的实验电路图，闭合开关前滑动变阻器的滑片应滑至滑动电阻器的 端；实验过程中，当电阻 R1由 5Ω 变为 10Ω时，为是 R1两端的电压保持不变，滑片应向 端滑动。b 或右b 或右AVR1a bR2 第三节 串、并联电路中的电阻的关系知识点：1. 串联电路电阻的关系2. 并联电路...
