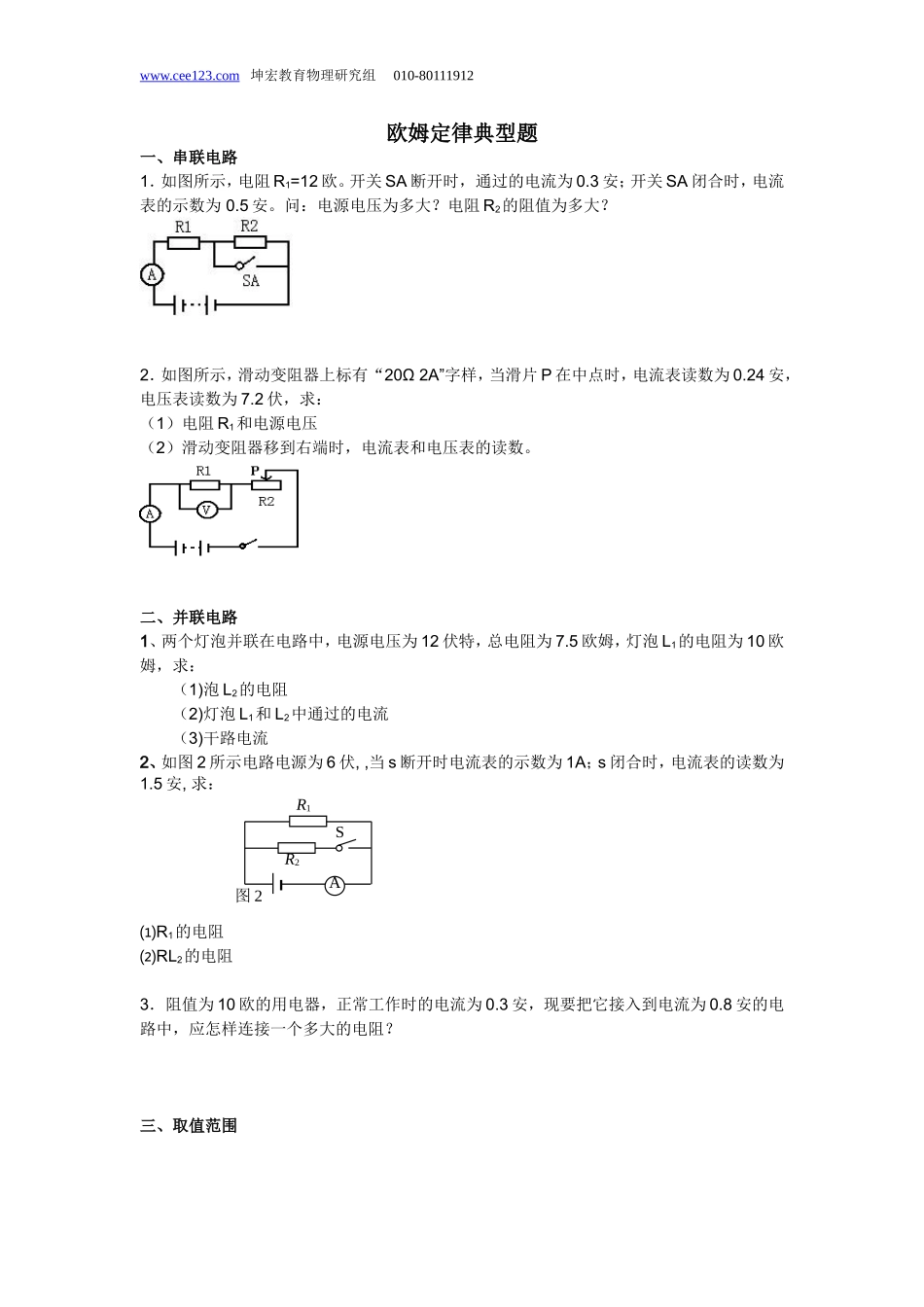

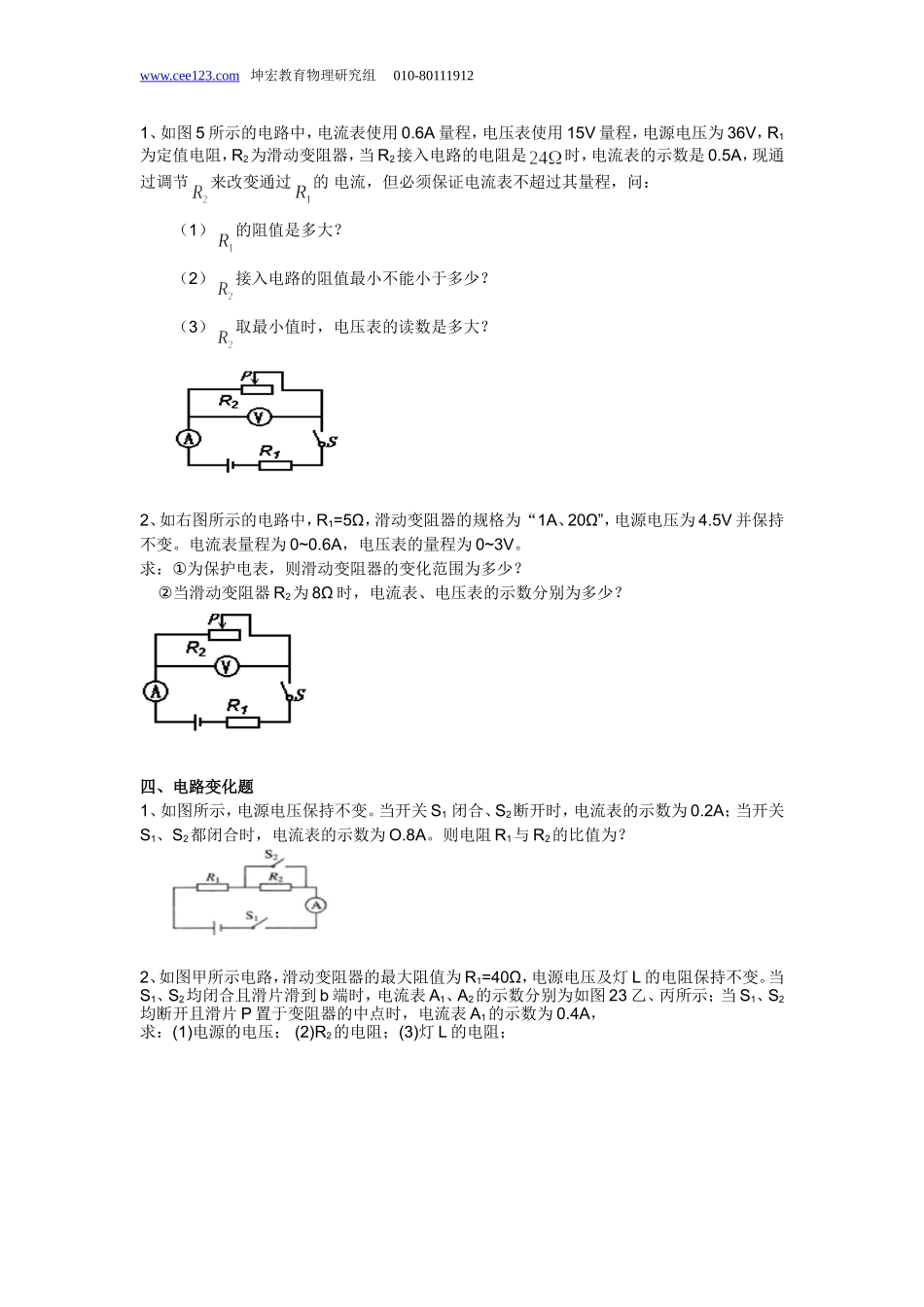

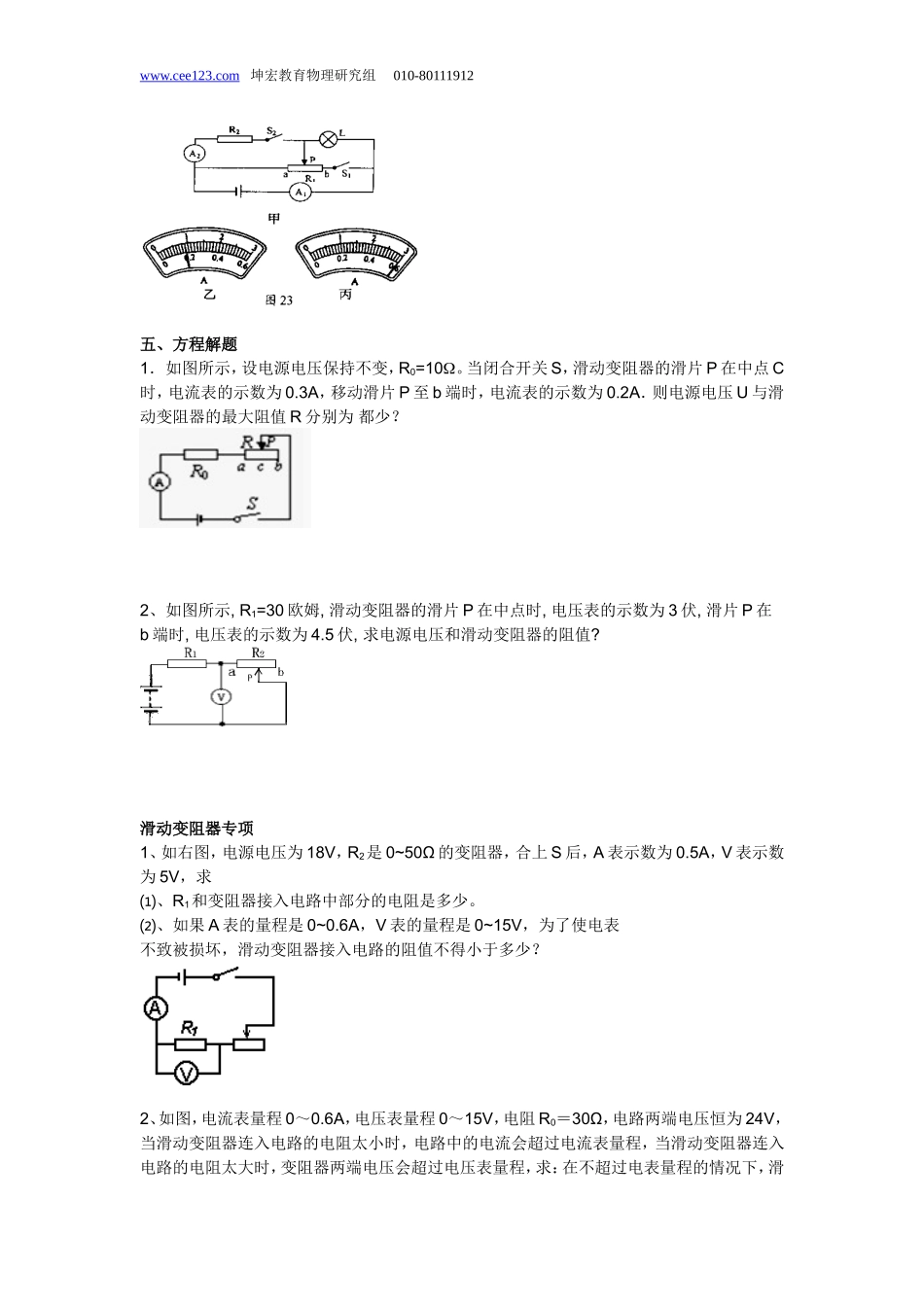

www.cee123.com 坤宏教育物理研究组 010-80111912欧姆定律典型题一、串联电路1．如图所示，电阻 R1=12 欧。开关 SA 断开时， 通过的电流为 0.3 安；开关 SA 闭合时，电流表的示数为 0.5 安。问：电源电压为多大？电阻 R2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片 P 在中点时，电流表读数为 0.24 安，电压表读数为 7.2 伏，求：（1）电阻 R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。二、并联电路1、两个灯泡并联在电路中，电源电压为 12 伏特，总电阻为 7.5 欧姆，灯泡 L1的电阻为 10 欧姆，求：（1)泡 L2的电阻（2)灯泡 L1和 L2中通过的电流（3)干路电流2、如图 2 所示电路电源为 6 伏, ,当 s 断开时电流表的示数为 1A；s 闭合时，电流表的读数为1.5 安, 求：⑴R1的电阻⑵RL2的电阻3．阻值为 10 欧的用电器，正常工作时的电流为 0.3 安，现要把它接入到电流为 0.8 安的电路中，应怎样连接一个多大的电阻？三、取值范围图 2SR2R1Awww.cee123.com 坤宏教育物理研究组 010-801119121、如图 5 所示的电路中，电流表使用 0.6A 量程，电压表使用 15V 量程，电源电压为 36V，R1为定值电阻，R2为滑动变阻器，当 R2接入电路的电阻是时，电流表的示数是 0.5A，现通过调节来改变通过的 电流，但必须保证电流表不超过其量程，问：（1）的阻值是多大？（2）接入电路的阻值最小不能小于多少？（3）取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为 4.5V 并保持不变。电流表量程为 0~0.6A，电压表的量程为 0~3V。求：①为保护电表，则滑动变阻器的变化范围为多少？ ②当滑动变阻器 R2为 8Ω 时，电流表、电压表的示数分别为多少？四、电路变化题1、如图所示，电源电压保持不变。当开关 S1 闭合、S2断开时，电流表的示数为 0.2A；当开关S1、S2都闭合时，电流表的示数为 O.8A。则电阻 R1与 R2的比值为？2、如图甲所示电路，滑动变阻器的最大阻值为 R1=40Ω，电源电压及灯 L 的电阻保持不变。当S1、S2均闭合且滑片滑到 b 端时，电流表 A1、A2的示数分别为如图 23 乙、丙所示；当 S1、S2均断开且滑片 P 置于变阻器的中点时，电流表 A1的示数为 0.4A，求：(1)电源的电压； (2)R2的电阻；(3)灯 L 的电阻； www.cee123.com 坤宏教育物理研究组 010-8011191...
