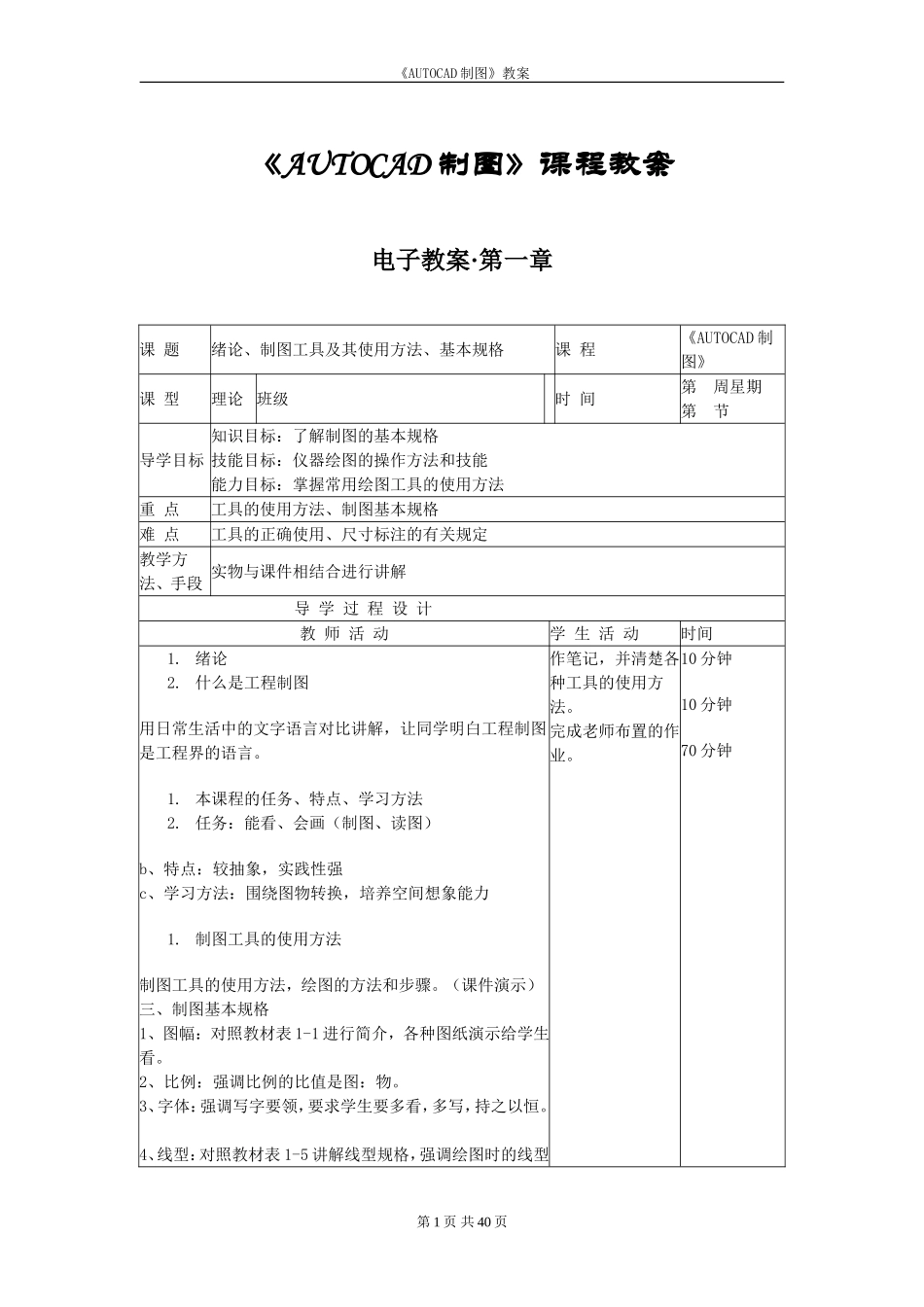

《AUTOCAD 制图》教案《AUTOCAD 制图》课程教案电子教案·第一章课 题 绪论、制图工具及其使用方法、基本规格 课 程 《AUTOCAD 制图》 课 型 理论 班级 时 间 第 周星期 第 节 导学目标 知识目标：了解制图的基本规格 技能目标：仪器绘图的操作方法和技能 能力目标：掌握常用绘图工具的使用方法 重 点 工具的使用方法、制图基本规格 难 点 工具的正确使用、尺寸标注的有关规定 教学方法、手段 实物与课件相结合进行讲解 导 学 过 程 设 计 教 师 活 动 学 生 活 动 时间 1. 绪论 2. 什么是工程制图 用日常生活中的文字语言对比讲解，让同学明白工程制图是工程界的语言。 1. 本课程的任务、特点、学习方法 2. 任务：能看、会画（制图、读图） b、特点：较抽象，实践性强 c、学习方法：围绕图物转换，培养空间想象能力 1. 制图工具的使用方法 制图工具的使用方法，绘图的方法和步骤。（课件演示） 三、制图基本规格 1、图幅：对照教材表 1-1 进行简介，各种图纸演示给学生看。 2、比例：强调比例的比值是图：物。 3、字体：强调写字要领，要求学生要多看，多写，持之以恒。 4、线型：对照教材表 1-5 讲解线型规格，强调绘图时的线型作笔记，并清楚各种工具的使用方法。 完成老师布置的作业。 10 分钟 10 分钟 70 分钟 第 1 页 共 40 页《AUTOCAD 制图》教案要求。（课件演示） 5、尺寸标准：尺寸标准的一般规则要求同学一定要掌握，但在讲解时可不具体举例说明，放在第十章组合体尺寸标注时完成。 四、小结：布置绘图仪器的购置 目标测试题目： 熟悉制图的各种基本规格； 习题集：P3 1-5、、1-8第 2 页 共 40 页《AUTOCAD 制图》教案第 3 页 共 40 页§1—3 几何作图 课 程 《AUTOCAD 制图》 课 型 班级 时 间 第 周 星期 第 节 导学目标 知识目标：掌握基本的几何作图方法 技能目标：会作平行线、垂直线、圆内接多边形、椭圆 能力目标：能把基本作图方法灵活用于解题 重 点 基本的几何作图方法 难 点 灵活应用 教学方法、手段 讲授法。（用课件讲解） 导 学 过 程 设 计 教 师 活 动 学 生 活 动时 间 1. 评讲上次课的练习 用同学的作业对比讲解，提出今后的要求。 1. 平行线、垂直线的绘制 课件演示作图方法，提醒同学在今后的作业中灵活应用。 1. 分已知线段为任意第分、分平行线段间的...
