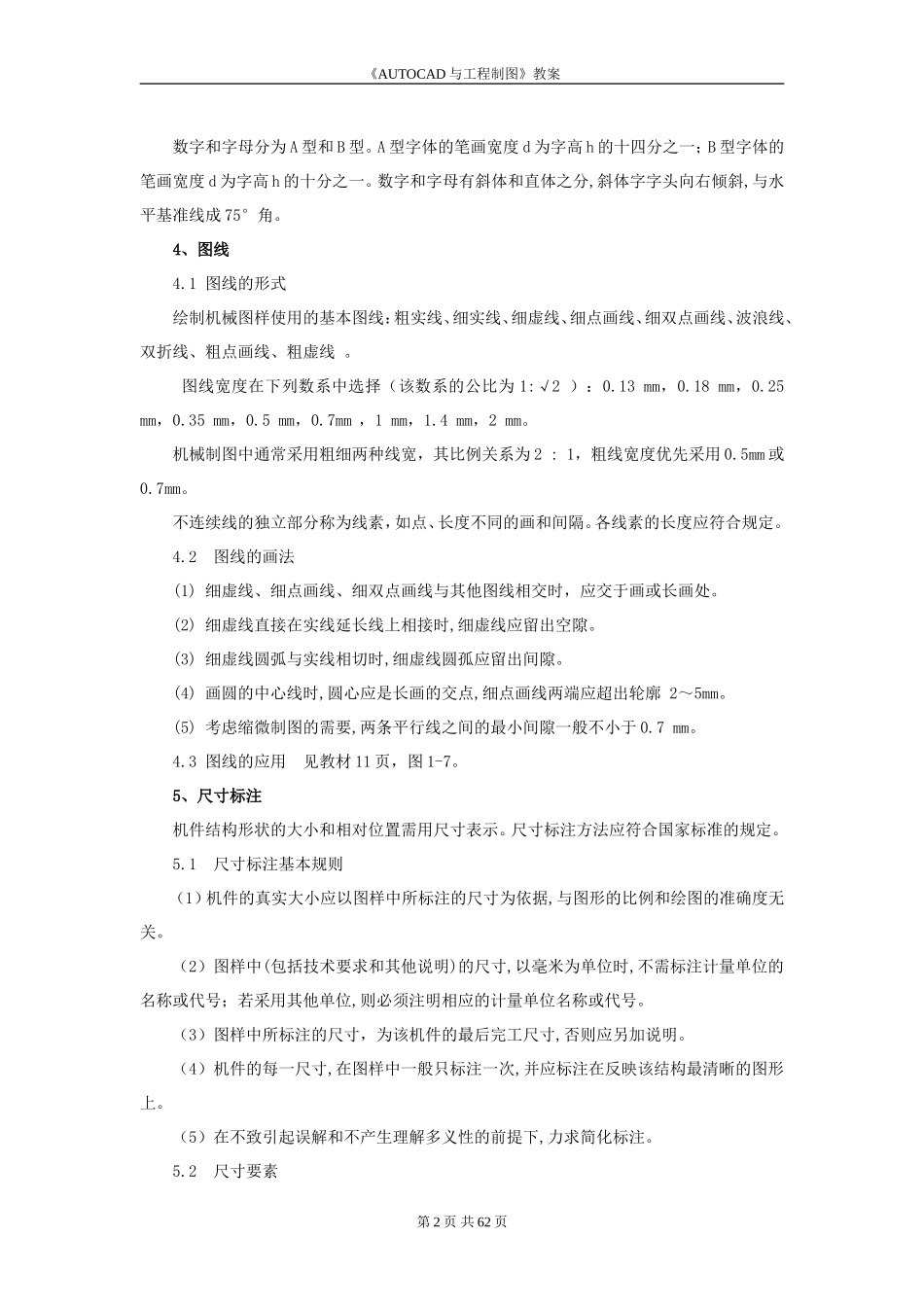

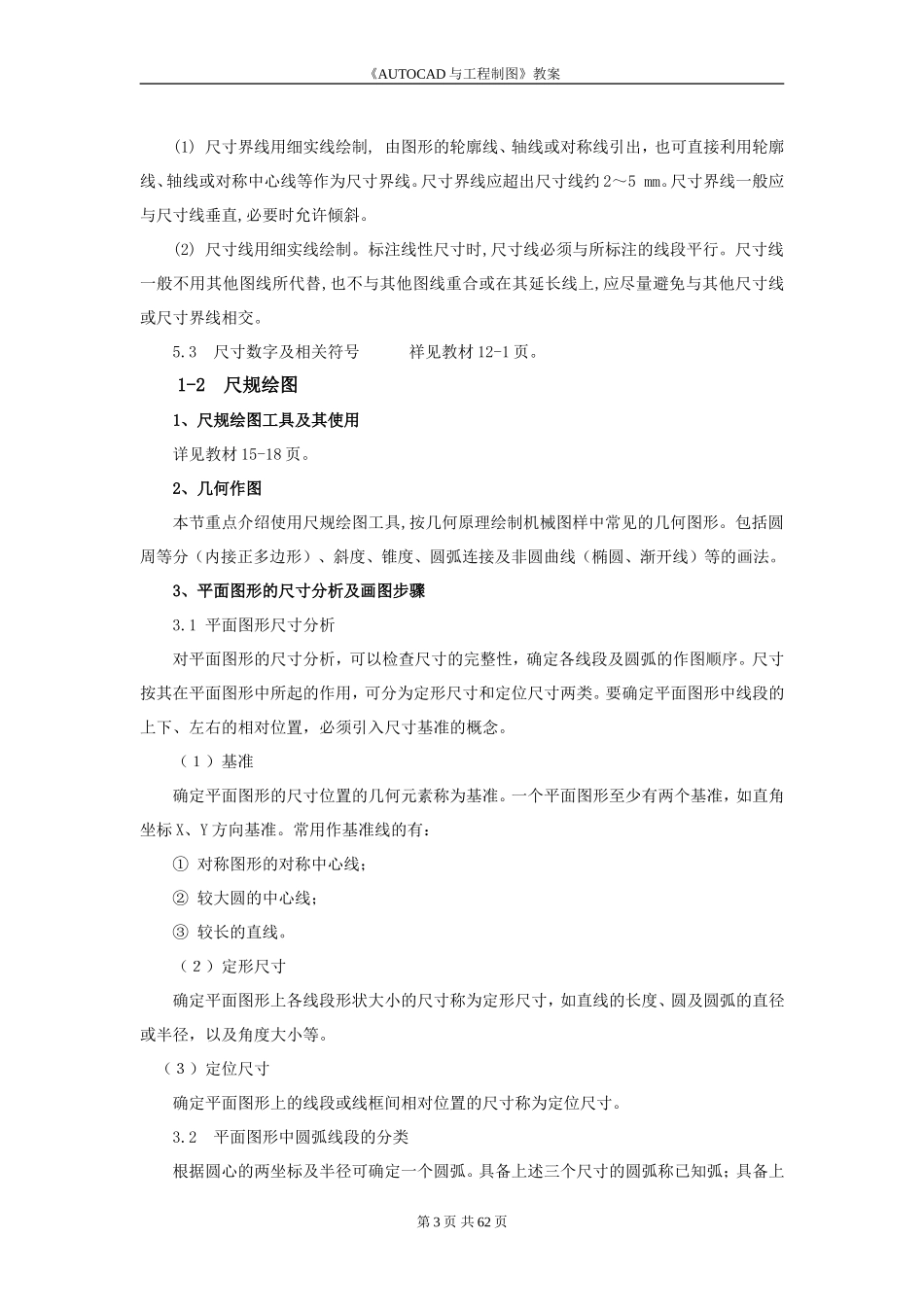

《AUTOCAD 与工程制图》教案《AUTOCAD 与工程制图》课程教案第一章 制图的基本知识1-1 国家标准《技术制图》和《机械制图》的有关规定1、图纸幅面和图框格式1.1 图纸幅面是指图纸宽度与长度组成的图面。 基本幅面代号有 A0、A1、A2、A3、A4 五种，具体尺寸见教材。1.2 图框格式图框： 图纸上限定绘图区域的线框称为图框。图框在图纸上必须用粗实线画出,图样绘制在图框内部。其格式分为不留装订边和留装订边两种。为复制或缩微摄影时定位方便,应在图纸各边长的中点处绘制对中符号。对中符号是从纸边界画入图框内 5mm 的一段粗实线 。1.3 标题栏标题栏： 是由名称及代号区、签字区，更改区和其他区组成的栏目。标题栏位于图纸的右下角。2、比例比例是图中图形与实物相应要素的线性尺寸之比。比例的选取：尽量采用机件的实际大小(1:1)画图, 以反映其真实大小。同一机件的各个视图应采用相同的比例,并在标题栏中标明。当某视图采用不同的比例时, 必须另行标注。3、字体字体指图中汉字、字母、数字的书写形式。图样中的字体书写必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。 字体号数（即字体高度，用 h 表示，单位为 mm)的公称尺寸系列为:1.8，2.5，3.5，5，7，10，14，20。 如需书写更大的字，其字体高度应按√2 的比率递增。3.1 汉字汉字 应写成长仿宋体字,并应采用国家正式公布推行的简化字。汉字的高度 h 不应小于3.5 mm,其字宽约为 0.7h。3.2 数字和字母第 1 页 共 62 页《AUTOCAD 与工程制图》教案数字和字母分为 A 型和 B 型。A 型字体的笔画宽度 d 为字高 h 的十四分之一；B 型字体的笔画宽度 d 为字高 h 的十分之一。数字和字母有斜体和直体之分,斜体字字头向右倾斜,与水平基准线成 75°角。4、图线4.1 图线的形式绘制机械图样使用的基本图线：粗实线、细实线、细虚线、细点画线、细双点画线、波浪线、双折线、粗点画线、粗虚线 。 图线宽度在下列数系中选择（该数系的公比为 1:√2 ）：0.13 mm，0.18 mm，0.25 mm，0.35 mm，0.5 mm，0.7mm ，1 mm，1.4 mm，2 mm。机械制图中通常采用粗细两种线宽，其比例关系为 2 : 1，粗线宽度优先采用 0.5mm 或0.7mm。 不连续线的独立部分称为线素，如点、长度不同的画和间隔。各线素的长度应符合规定。4.2 图线的画法(1) 细虚线、细点画线、细双点画线与其他图线相交时，应交于画或长画处。(2) 细虚线直接在实线延长线...
