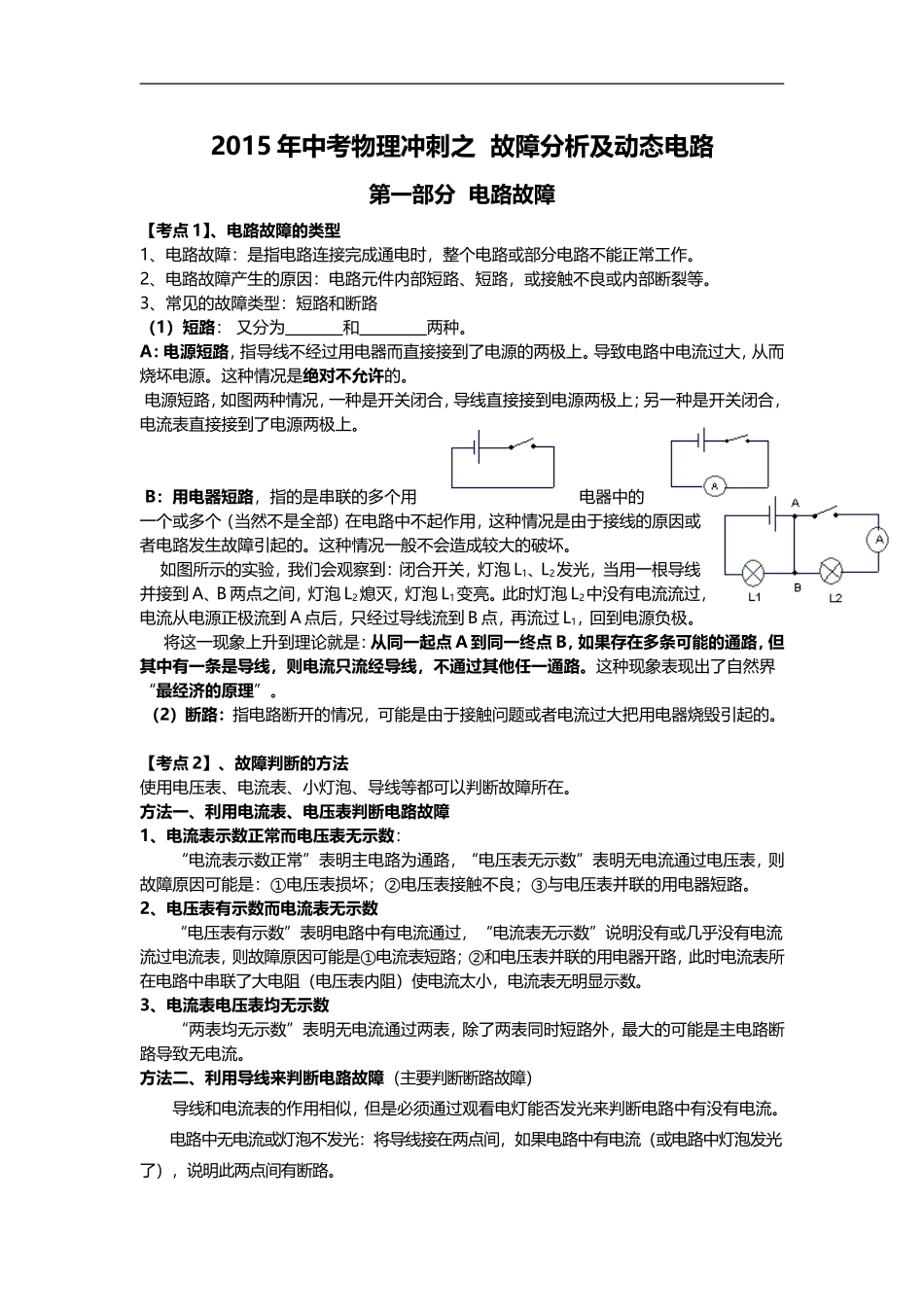

2015 年中考物理冲刺之 故障分析及动态电路第一部分 电路故障【考点 1】、电路故障的类型1、电路故障：是指电路连接完成通电时，整个电路或部分电路不能正常工作。2、电路故障产生的原因：电路元件内部短路、短路，或接触不良或内部断裂等。3、常见的故障类型：短路和断路（1）短路： 又分为 和 两种。A：电源短路，指导线不经过用电器而直接接到了电源的两极上。导致电路中电流过大，从而烧坏电源。这种情况是绝对不允许的。 电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。 B：用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。这种情况一般不会造成较大的破坏。 如图所示的实验，我们会观察到：闭合开关，灯泡 L1、L2发光，当用一根导线并接到 A、B 两点之间，灯泡 L2熄灭，灯泡 L1变亮。此时灯泡 L2中没有电流流过，电流从电源正极流到 A 点后，只经过导线流到 B 点，再流过 L1，回到电源负极。 将这一现象上升到理论就是：从同一起点 A 到同一终点 B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。这种现象表现出了自然界“最经济的原理”。 （2）断路：指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。【考点 2】、故障判断的方法使用电压表、电流表、小灯泡、导线等都可以判断故障所在。方法一、利用电流表、电压表判断电路故障1、电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。2、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。3、电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。方法二、利用导线来判断电路故障（主要判断断路故障）导线和电流表的作用相似，但是必须通过观看电灯能否发光来判断电路中有没有电流。电路中无电流或灯泡不发光：将导...
