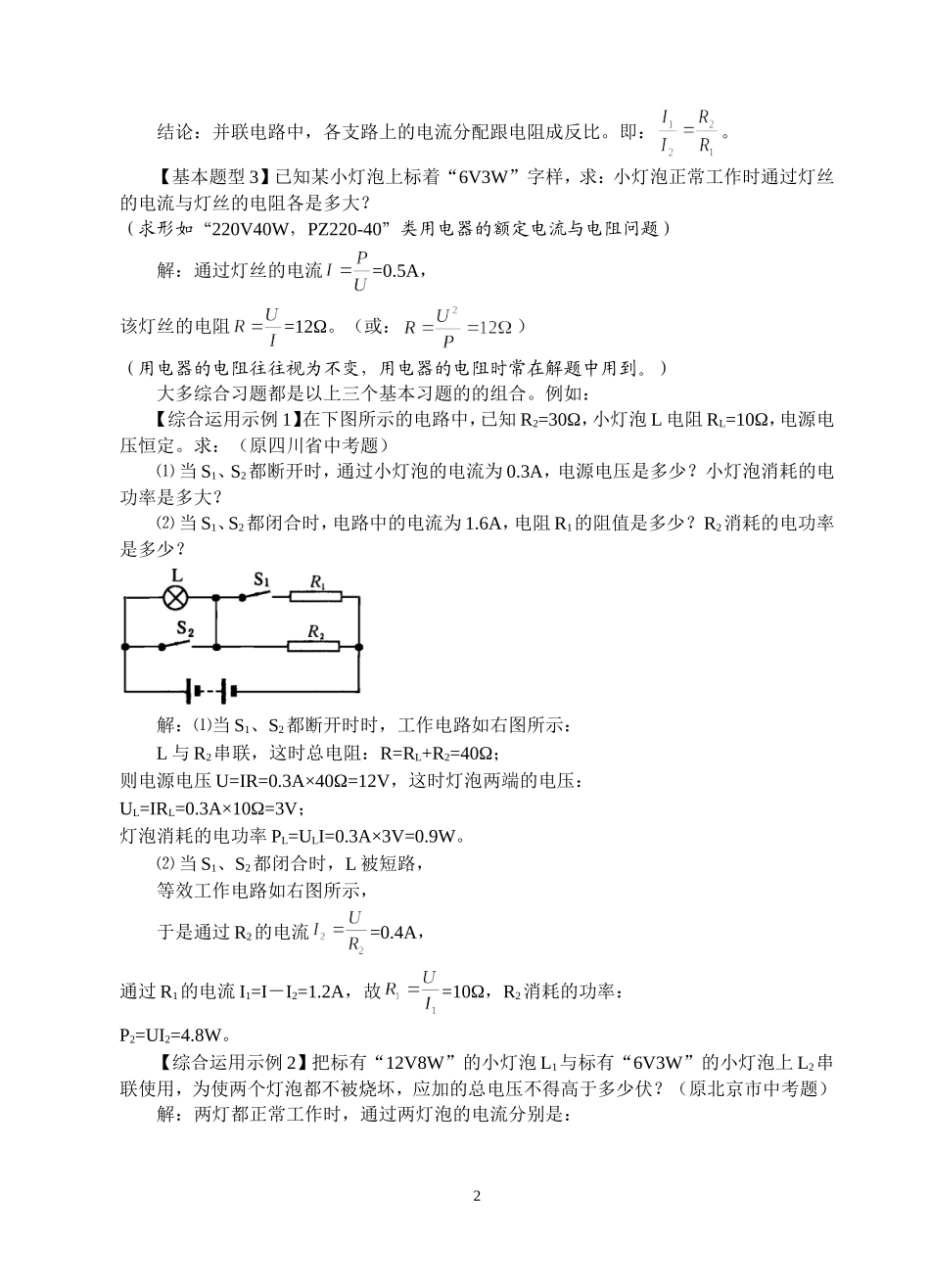

初中电学综合运用复习要领_第2页
2/4

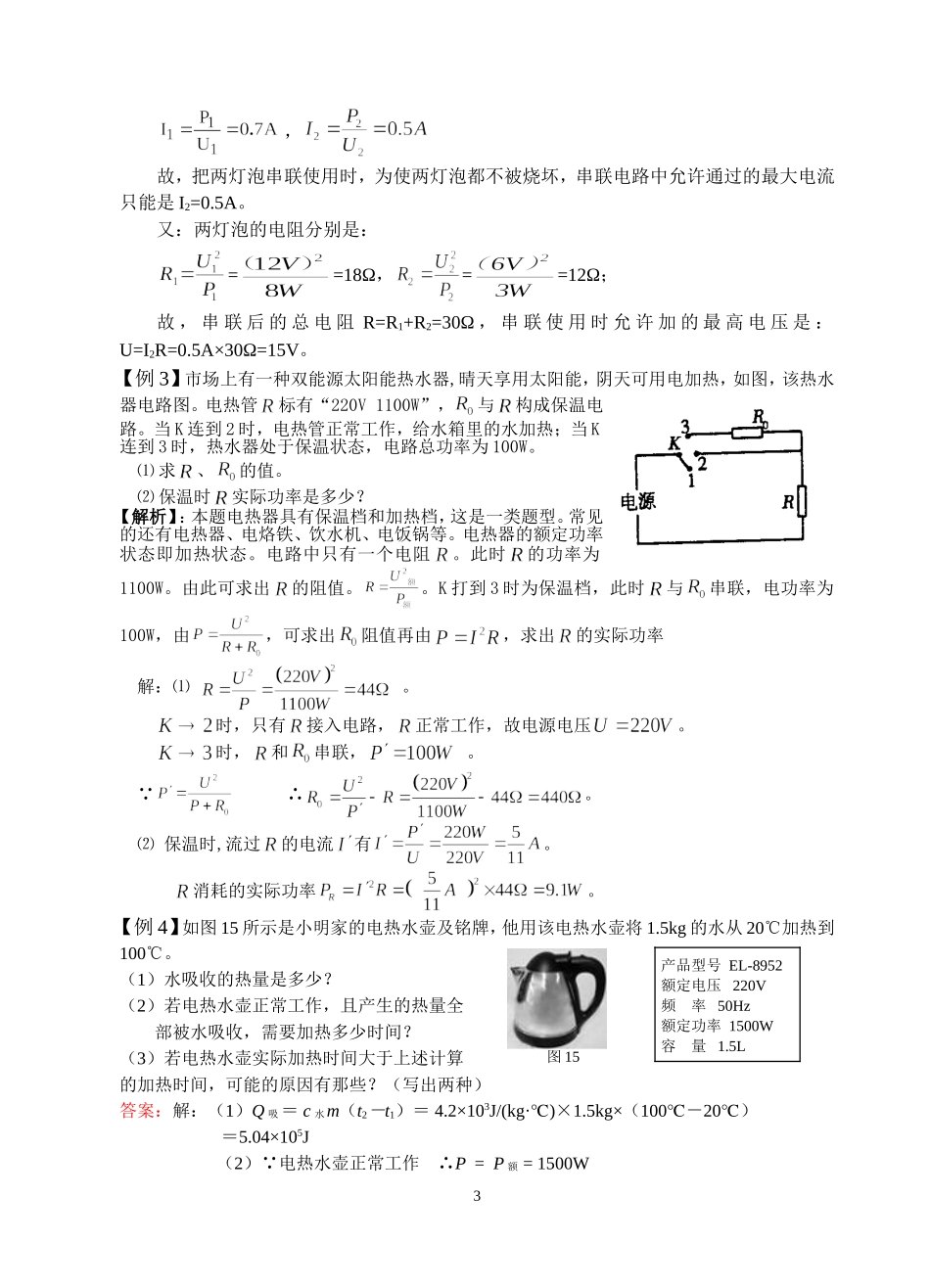

初中电学综合运用复习要领_第3页
3/4
初中电学综合运用复习要领一、熟悉“一组”基本公式1、欧姆定律公式,变形所得:U=IR,。2、电功率公式 P=UI,变形后得:。推论:⑴ P=UI=U·=,变形得⑵P=UI=IR·I=I2R二、熟悉“二种”电路的基本特点1、串联电路(如下左图): ⑴ 电流:处处相等;⑵电压:U=U1+U2;⑶电阻:R=R1+R2;2、并联电路(如上右图):⑴ 电流:I=I1+I2; ⑵电压:各支路两端的电压相等;⑶ 电阻:三、熟悉“三个”基本题型【基本题型 1】已知 R1=5Ω,R2=10Ω,把 R1、R2串联到 15V 电路中,求:R1、R2两端的电压各是多少?(串联电路中的电压分配问题)解:串联后总电阻 R=R1+R2=15Ω,串联电路中的电流=1A,故:R1两端的电压 U1=IR1=5V,R2两端的电压 U2=IR2=10V。(或:U2=U-U1=10V)结论:串联电路中,各电阻两端的电压分配跟电阻成正比。即:【基本题型 2】已知 R1=5Ω,R2=10Ω,把 R1、R2并联在 15V 电路中,求:通过 R1、R2的电流各是多大?干路上的电流是多大?(并联电路中的电流分配问题)解:通过 R1的电流=3A,通过 R2的电流=1.5A,干路上的电流 I=I1+I2=4.5A,1结论:并联电路中,各支路上的电流分配跟电阻成反比。即:。【基本题型 3】已知某小灯泡上标着“6V3W”字样,求:小灯泡正常工作时通过灯丝的电流与灯丝的电阻各是多大?(求形如“220V40W,PZ220-40”类用电器的额定电流与电阻问题)解:通过灯丝的电流=0.5A,该灯丝的电阻=12Ω。(或:)(用电器的电阻往往视为不变,用电器的电阻时常在解题中用到。)大多综合习题都是以上三个基本习题的的组合。例如:【综合运用示例 1】在下图所示的电路中,已知 R2=30Ω,小灯泡 L 电阻 RL=10Ω,电源电压恒定。求:(原四川省中考题)⑴ 当 S1、S2都断开时,通过小灯泡的电流为 0.3A,电源电压是多少?小灯泡消耗的电功率是多大?⑵ 当 S1、S2都闭合时,电路中的电流为 1.6A,电阻 R1的阻值是多少?R2消耗的电功率是多少?解:⑴当 S1、S2都断开时时,工作电路如右图所示:L 与 R2串联,这时总电阻:R=RL+R2=40Ω;则电源电压 U=IR=0.3A×40Ω=12V,这时灯泡两端的电压:UL=IRL=0.3A×10Ω=3V;灯泡消耗的电功率 PL=ULI=0.3A×3V=0.9W。⑵ 当 S1、S2都闭合时,L 被短路, 等效工作电路如右图所示,于是通过 R2的电流=0.4A,通过 R1的电流 I1=I-I2=1.2A,故=10Ω,R2消耗的功率:P2=UI2=4.8W。【综合运用示例 2】把标有“12V8W”的小灯泡 L1与标...
