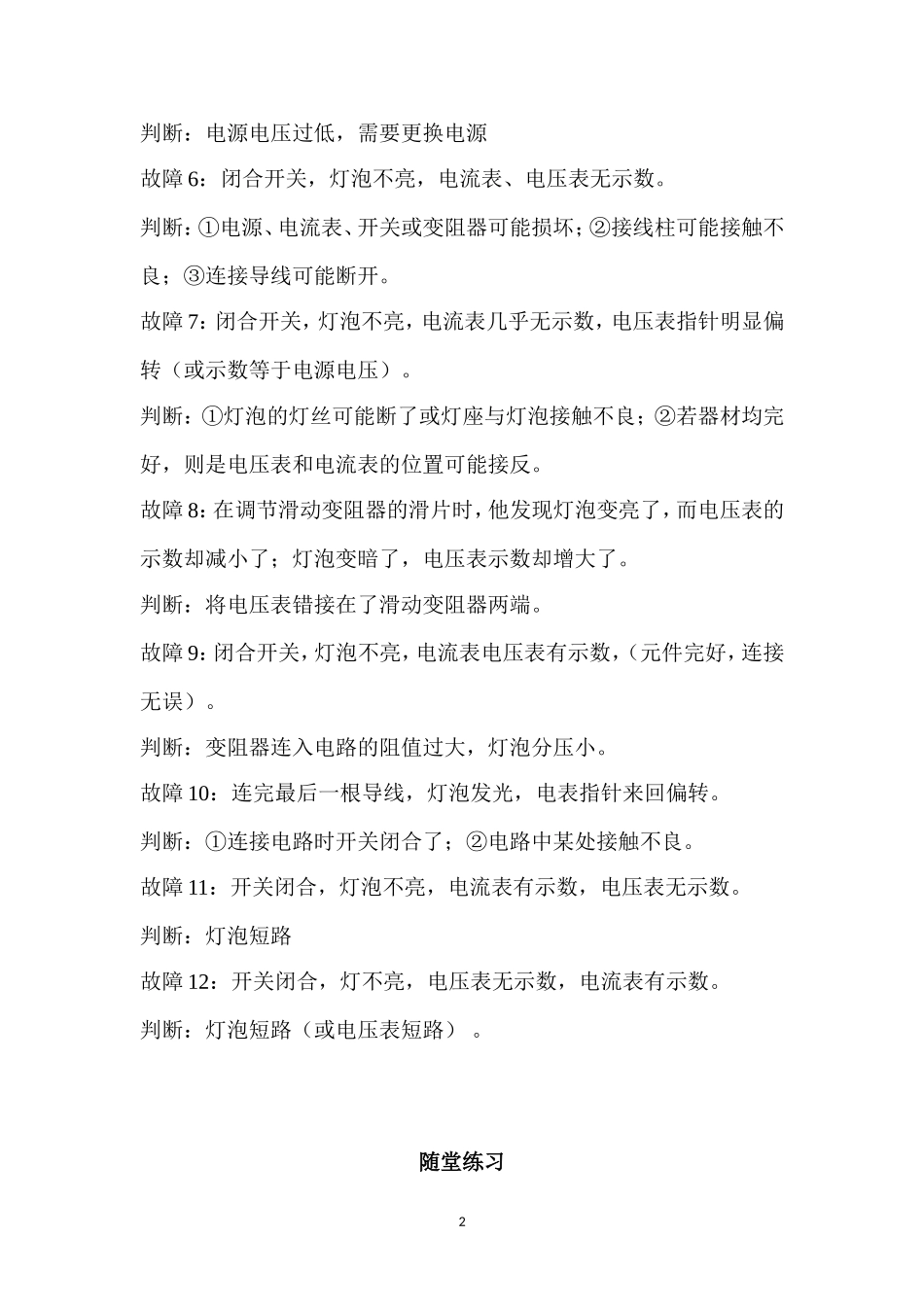

初三电路故障故障1：电流表与电压表的指针向没有刻度的方向偏转。判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。故障3：电流表指针超过最大值。判断：①量程可能选择过小；②电路中可能出现短路。故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。判断：滑动变阻器连接错误，没有遵循“一上一下”的接线原则，把变阻器变成了定值电阻。故障5：无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压。1判断：电源电压过低，需要更换电源故障6：闭合开关，灯泡不亮，电流表、电压表无示数。判断：①电源、电流表、开关或变阻器可能损坏；②接线柱可能接触不良；③连接导线可能断开。故障7：闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）。判断：①灯泡的灯丝可能断了或灯座与灯泡接触不良；②若器材均完好，则是电压表和电流表的位置可能接反。故障8：在调节滑动变阻器的滑片时，他发现灯泡变亮了，而电压表的示数却减小了；灯泡变暗了，电压表示数却增大了。判断：将电压表错接在了滑动变阻器两端。故障9：闭合开关，灯泡不亮，电流表电压表有示数，（元件完好，连接无误）。判断：变阻器连入电路的阻值过大，灯泡分压小。故障10：连完最后一根导线，灯泡发光，电表指针来回偏转。判断：①连接电路时开关闭合了；②电路中某处接触不良。故障11：开关闭合，灯泡不亮，电流表有示数，电压表无示数。判断：灯泡短路故障12：开关闭合，灯不亮，电压表无示数，电流表有示数。判断：灯泡短路（或电压表短路）。随堂练习21.有一接在家庭电路上的灯泡，开关闭合时不亮了，用测电笔分别接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因可能是（）A．灯线断了B．零线断了C．火线断了D．地线断了2.如图所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是A．开关S接触不良B．电灯L1灯丝断了C．电灯L1短路D．电灯L2短路3.如图所示，电源电压不变，闭合开关S，电路各元件工作正常。一段时间后，若其中一只电压表示数变大，则()A．另一个电压表示数变小B．其中有一盏灯亮度不变C．灯L2可能断路D．灯L2可能短路4.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是（）A．L1断路B．L1短路C．L2短路D.L2断路5.下列选项中，工作时把机械能转化为电能的是（）A．电流表B.电能表C．电动机D．发电机6．小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断。她在爸爸的协助下用一盏标有“220V40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示。然后3进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，但都比正常发光暗；当只闭合开关S2时，L0正常发光，L2不发光。由此可以判断（）A.L1和L2所在的支路均短路B.L1所在的支路完好，L2所在的支路短路C.L1所在的支路完好，L2所在的支路断路D.L1所在的支路短路，L2所在的支路断路7.某洗衣机说明书所列数据如下表所示，下列说法正确的是A．洗衣机正常工作2h，需耗电0.88kwhB．洗衣机正常工作时，通过的电流为0.5AC．这台洗衣机所受重力为29.4ND．洗衣机接在110V的电路中，实际消耗功率为220w8．图所示电路，电源电压为6V，R1＝10Ω，R2＝20Ω，R3＝5Ω，当闭合开关S1后，下列说法正确的是（）A．闭合开关S2、S3，通过R2的电流是0.24AB．断开S2、S3，电路消耗的功率是2.4W额定电压220V额定功率50Hz额定洗衣服、脱水功率440W额定洗衣服、脱水容量3kg整机质量30kg4220VC．断开S2、闭合S3，R1两端的电压是6VD．在相等的时间内，闭合S2、S3时和断开S2、S3时，电流通过R1产生的热量之比是9：49.甲、乙两只白炽灯的铭牌如图4所示，下列说法正确的是（）A.甲灯灯丝比乙灯灯丝细B.两灯都正常发光时，甲灯消耗的电能较少C.两灯都正常发光时，甲灯电阻小于乙灯电阻D.两灯串联后，接在220V电路中，甲灯比乙灯暗10.以下关于灯泡亮暗的讨论，你认为正确的是A.灯泡的亮暗...
