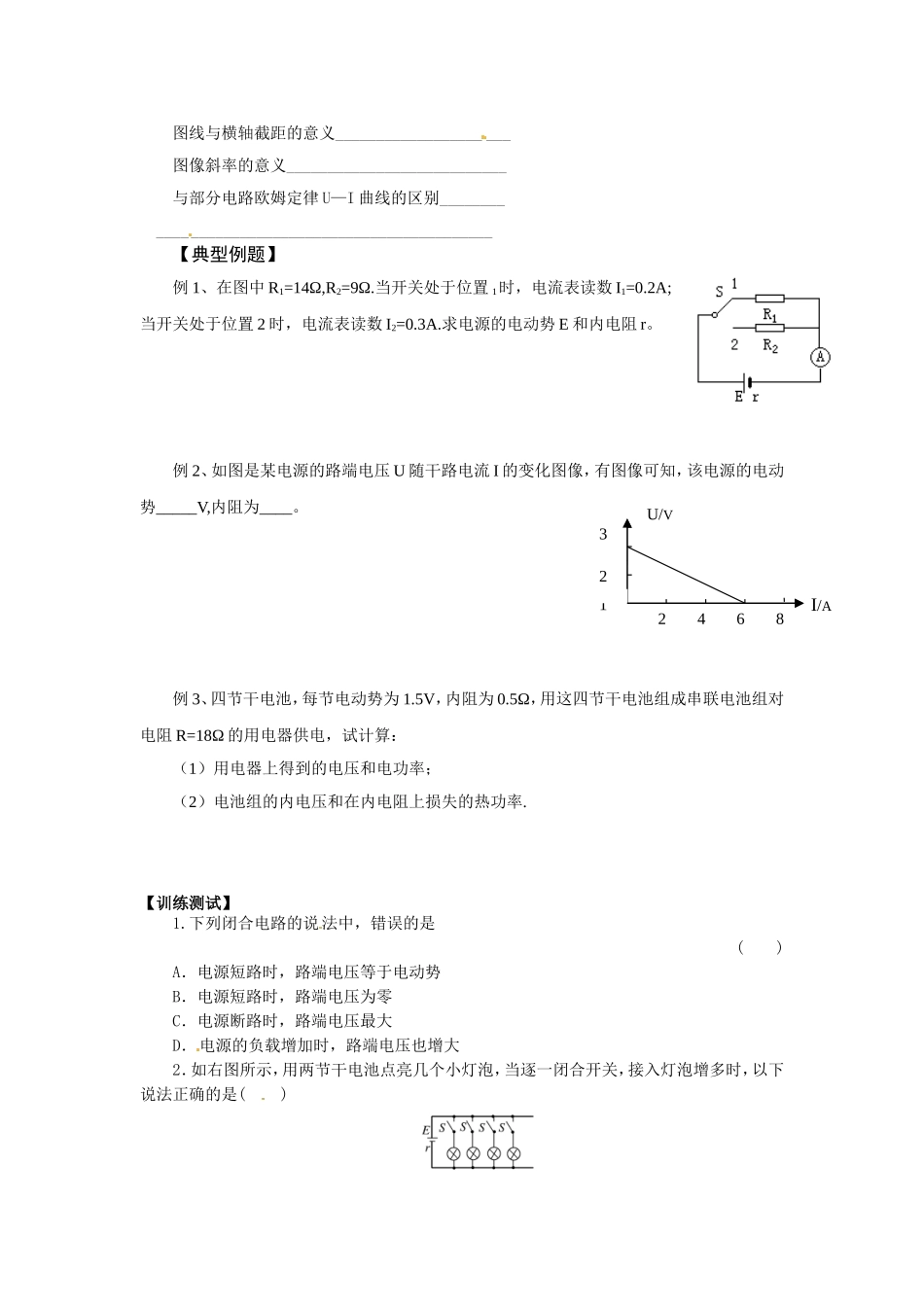

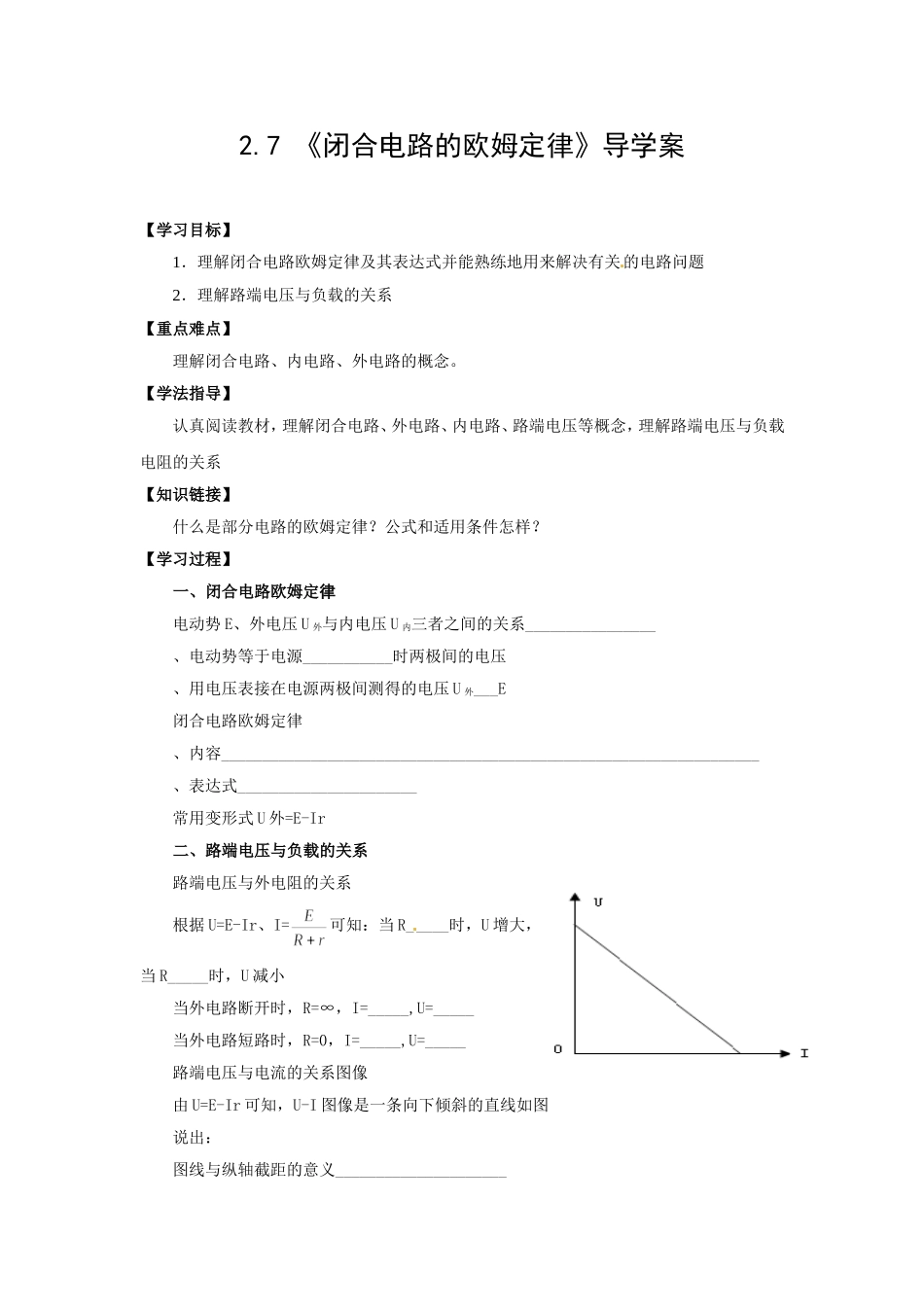

2.7 《闭合电路的欧姆定律》导学案【学习目标】1．理解闭合电路欧姆定律及其表达式并能熟练地用来解决有关的电路问题2．理解路端电压与负载的关系【重点难点】理解闭合电路、内电路、外电路的概念。【学法指导】认真阅读教材，理解闭合电路、外电路、内电路、路端电压等概念，理解路端电压与负载电阻的关系【知识链接】什么是部分电路的欧姆定律？公式和适用条件怎样？[来源:www.shulihua.netwww.shulihua.net]【学习过程】一、闭合电路欧姆定律电动势 E、外电压 U 外与内电压 U 内三者之间的关系________________、电动势等于电源___________时两极间的电压、用电压表接在电源两极间测得的电压 U 外___E闭合电路欧姆定律、内容__________________________________________________________________、表达式______________________常用变形式 U 外=E-Ir二、路端电压与负载的关系路端电压与外电阻的关系根据 U=E-Ir、I=可知：当 R_____时，U 增大，当 R_____时，U 减小[来源:www.shulihua.netwww.shulihua.net][来源:www.shulihua.netwww.shulihua.net]当外电路断开时，R=∞，I=_____,U=_____当外电路短路时，R=0，I=_____,U=_____路端电压与电流的关系图像由 U=E-Ir 可知，U-I 图像是一条向下倾斜的直线如图说出：图线与纵轴截距的意义_____________________图线与横轴截距的意义__________________ ___图像斜率的意义___________________________与部分电路欧姆定律 U—I 曲线的区别_________________________________________________【典型例题】例 1、在图中 R1=14Ω,R2=9Ω.当开关处于位置 1时，电流表读数 I1=0.2A;当开关处于位置 2 时，电流表读数 I2=0.3A.求电源的电动势 E 和内电阻 r。例 2、如图是某电源的路端电压 U 随干路电流 I 的变化图像，有图像可知，该电源的电动势_____V,内阻为____。[来源:www.shulihua.net]例 3、四节干电池，每节电动势为 1.5V，内阻为 0.5Ω，用这四节干电池组成串联电池组对电阻 R=18Ω 的用电器供电，试计算：（1）用电器上得到的电压和电功率；（2）电池组的内电压和在内电阻上损失的热功率.【训练测试】1.下列闭合电路的说法中，错误的是( )A．电源短路时，路端电压等于电动势B．电源短路时，路端电压为零C．电源断路时，路端电压最大D．电源的负载增加时，路端电压也增大2．如右图所示，用两节干电池点亮几个小灯泡，当逐一闭合开关，接入灯泡增多时，以下...
