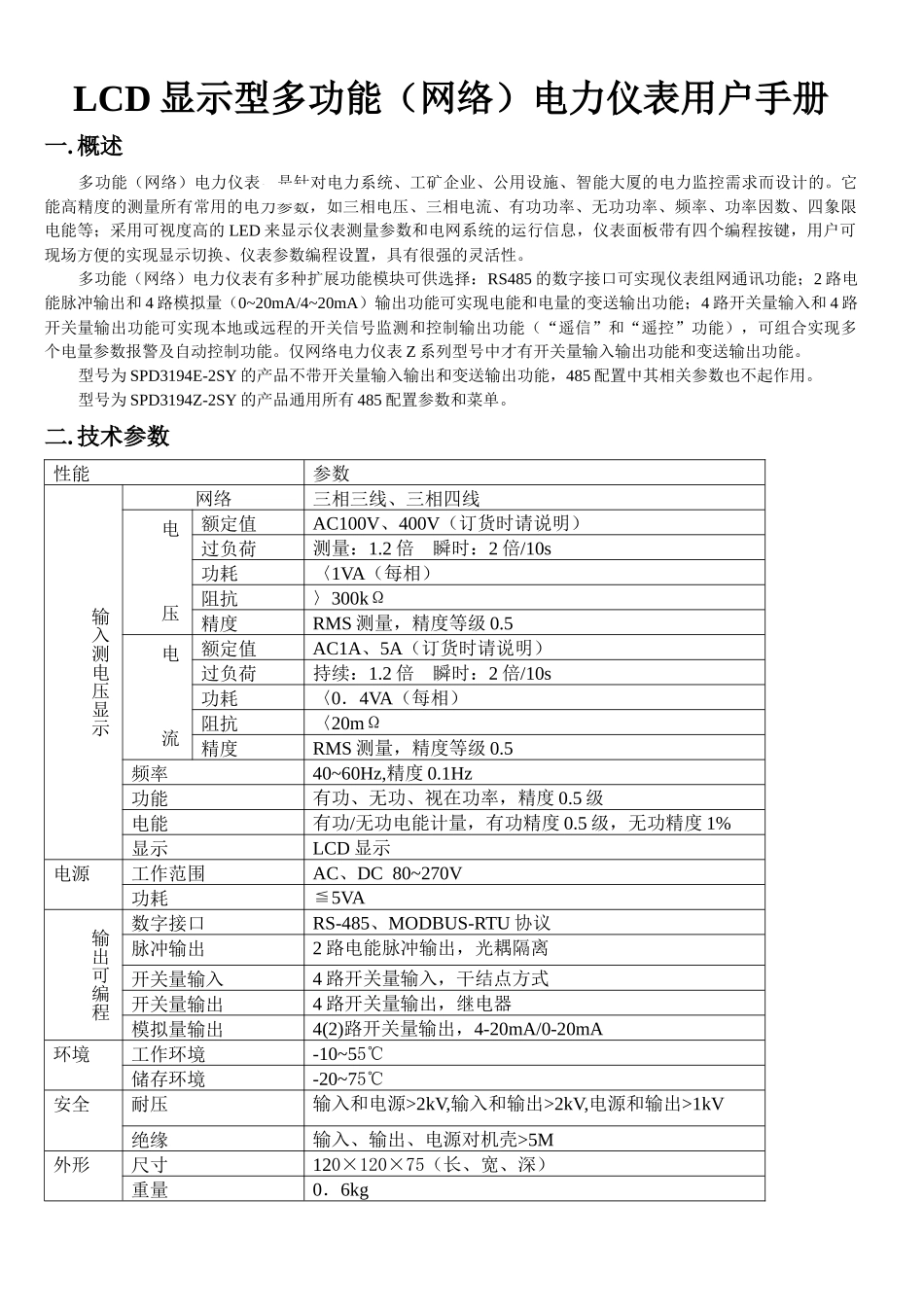

LCD 显示型多功能（网络）电力仪表用户手册一. 概述多功能（网络）电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等；采用可视度高的 LED 来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。多功能（网络）电力仪表有多种扩展功能模块可供选择：RS485 的数字接口可实现仪表组网通讯功能；2 路电能脉冲输出和 4 路模拟量（0~20mA/4~20mA）输出功能可实现电能和电量的变送输出功能；4 路开关量输入和 4 路开关量输出功能可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能），可组合实现多个电量参数报警及自动控制功能。仅网络电力仪表 Z 系列型号中才有开关量输入输出功能和变送输出功能。型号为 SPD3194E-2SY 的产品不带开关量输入输出和变送输出功能，485 配置中其相关参数也不起作用。型号为 SPD3194Z-2SY 的产品通用所有 485 配置参数和菜单。二. 技术参数性能参数输入测电压显示网络三相三线、三相四线电 压额定值AC100V、400V（订货时请说明）过负荷测量：1.2 倍 瞬时：2 倍/10s功耗〈1VA（每相）阻抗〉300kΩ精度RMS 测量，精度等级 0.5电 流额定值AC1A、5A（订货时请说明）过负荷持续：1.2 倍 瞬时：2 倍/10s功耗〈0．4VA（每相）阻抗〈20mΩ精度RMS 测量，精度等级 0.5频率40~60Hz,精度 0.1Hz功能有功、无功、视在功率，精度 0.5 级电能有功/无功电能计量，有功精度 0.5 级，无功精度 1% 显示LCD 显示电源工作范围AC、DC 80~270V功耗5VA≦输出可编程数字接口RS-485、MODBUS-RTU 协议脉冲输出2 路电能脉冲输出，光耦隔离开关量输入4 路开关量输入，干结点方式开关量输出4 路开关量输出，继电器模拟量输出4(2)路开关量输出，4-20mA/0-20mA环境工作环境-10~55℃储存环境-20~75℃安全耐压输入和电源>2kV,输入和输出>2kV,电源和输出>1kV绝缘输入、输出、电源对机壳>5M外形尺寸120×120×75（长、宽、深）重量0．6kg三.安装与接线1．安装尺寸：2.安装方法：1）.在固定的配电柜上，选择合适的地方开一个 108×108（mm）的安装孔。2）.取出仪表，松开定位螺丝，取下固定夹。3）.将仪表安装插入配电柜的仪表孔中。4）.插入仪表的固定夹，...
