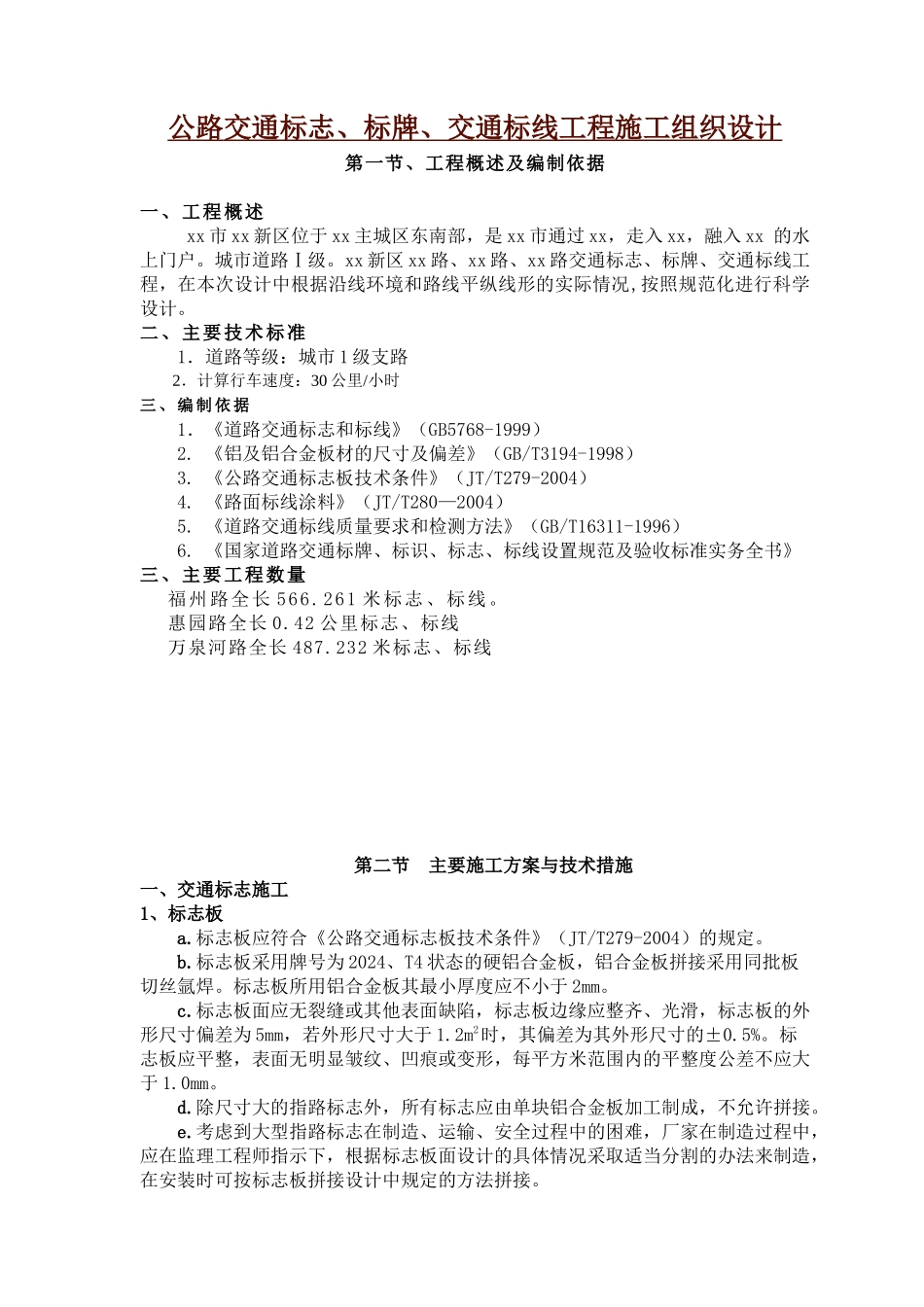

公路 交通标志、标牌、交通标线工程施工组织设计 第一节、工程概述及编制依据一、工程概述 xx 市 xx 新区位于 xx 主城区东南部，是 xx 市通过 xx，走入 xx，融入 xx 的水上门户。城市道路Ⅰ级。xx 新区 xx 路、xx 路、xx 路交通标志、标牌、交通标线工程，在本次设计中根据沿线环境和路线平纵线形的实际情况,按照规范化进行科学设计。二、主要技术标准1．道路等级：城市 1 级支路2．计算行车速度：30 公里/小时三、编制依据1．《道路交通标志和标线》（GB5768-1999）2. 《铝及铝合金板材的尺寸及偏差》（GB/T3194-1998）3. 《公路交通标志板技术条件》（JT/T279-2004）4. 《路面标线涂料》（JT/T280—2004）5. 《道路交通标线质量要求和检测方法》（GB/T16311-1996）6. 《国家道路交通标牌、标识、标志、标线设置规范及验收标准实务全书》三、主要工程数量福州路全长 566.261 米标志、标线。惠园路全长 0.42 公里标志、标线万泉河路全长 487.232 米标志、标线第二节 主要施工方案与技术措施一、交通标志施工1、标志板a.标志板应符合《公路交通标志板技术条件》（JT/T279-2004）的规定。b.标志板采用牌号为 2024、T4 状态的硬铝合金板，铝合金板拼接采用同批板切丝氩焊。标志板所用铝合金板其最小厚度应不小于 2mm。c.标志板面应无裂缝或其他表面缺陷，标志板边缘应整齐、光滑，标志板的外形尺寸偏差为 5mm，若外形尺寸大于 1.2m2时，其偏差为其外形尺寸的±0.5%。标志板应平整，表面无明显皱纹、凹痕或变形，每平方米范围内的平整度公差不应大于 1.0mm。d.除尺寸大的指路标志外，所有标志应由单块铝合金板加工制成，不允许拼接。e.考虑到大型指路标志在制造、运输、安全过程中的困难，厂家在制造过程中，应在监理工程师指示下，根据标志板面设计的具体情况采取适当分割的办法来制造，在安装时可按标志板拼接设计中规定的方法拼接。f.大型指路标志最多只能分割成四块，并应尽可能减少分块数量，标志板的拼接应采用对接，接缝的最大间隙为 1mm。所有接缝应用背衬加强，背衬与标志板用铆钉连接，铆钉的最大间距小于 200mm，背衬的最小宽度为 50mm，背衬的材料与板面材相同。g.标志板贴膜面应进行化学清洗和浸蚀或磨面、抹腻、喷涂等处理，清除表面杂质。h.标志板背面不应涂漆。但应采用适当的化学或物理方法，使其表面变成暗灰色和不反光。板背面应无刻痕或其他缺陷。2、标志面标志面的逆反射材料有反光标...
