采矿学课程设---计--郑振平VIP免费

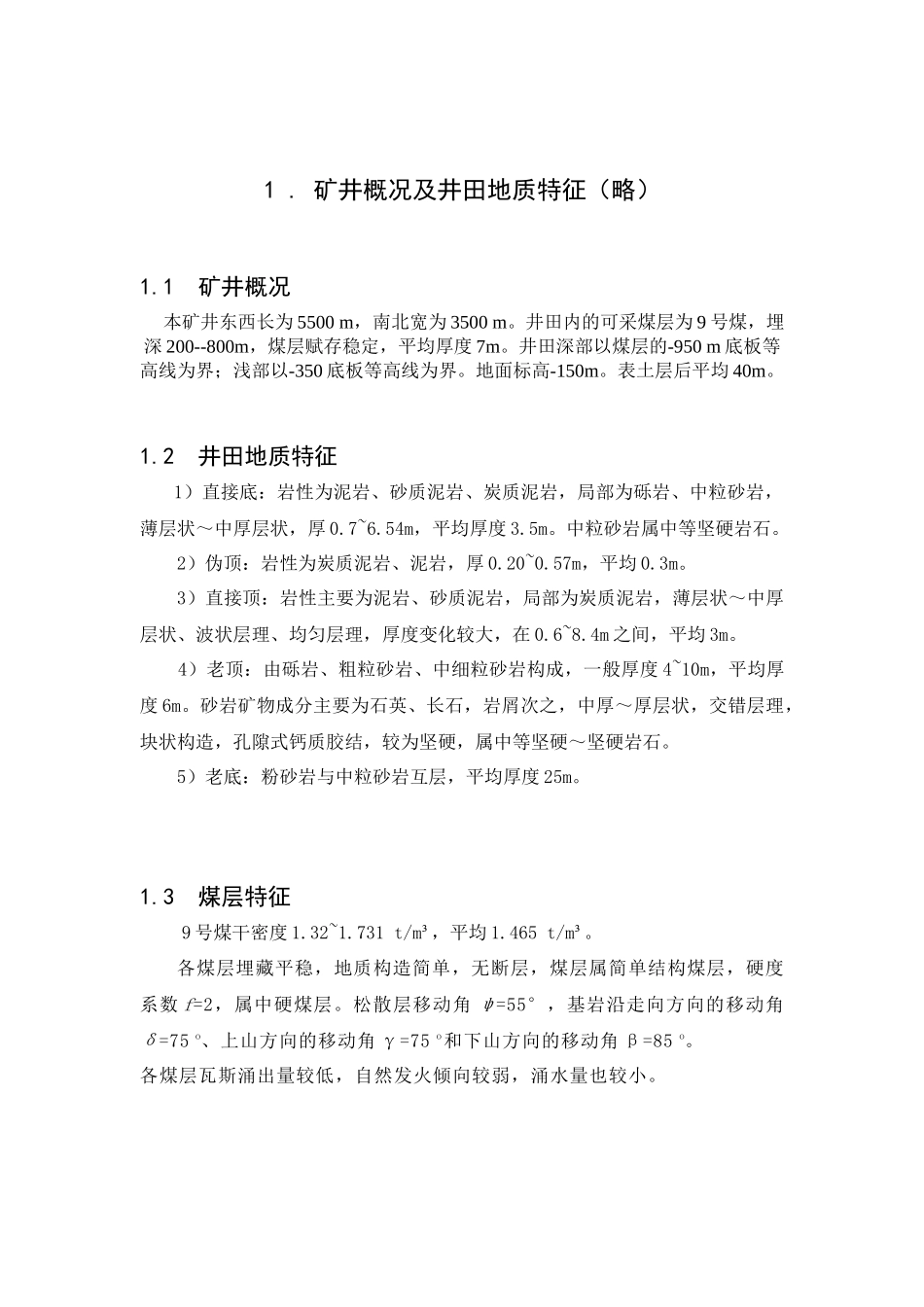

1 . 矿井概况及井田地质特征（略）1.1 矿井概况 本矿井东西长为 5500 m，南北宽为 3500 m。井田内的可采煤层为 9 号煤，埋深 200--800m，煤层赋存稳定，平均厚度 7m。井田深部以煤层的-950 m 底板等高线为界；浅部以-350 底板等高线为界。地面标高-150m。表土层后平均 40m。1.2 井田地质特征1）直接底：岩性为泥岩、砂质泥岩、炭质泥岩，局部为砾岩、中粒砂岩，薄层状～中厚层状，厚 0.7~6.54m，平均厚度 3.5m。中粒砂岩属中等坚硬岩石。2）伪顶：岩性为炭质泥岩、泥岩，厚 0.20~0.57m，平均 0.3m。3）直接顶：岩性主要为泥岩、砂质泥岩，局部为炭质泥岩，薄层状～中厚层状、波状层理、均匀层理，厚度变化较大，在 0.6~8.4m 之间，平均 3m。 4）老顶：由砾岩、粗粒砂岩、中细粒砂岩构成，一般厚度 4~10m，平均厚度 6m。砂岩矿物成分主要为石英、长石，岩屑次之，中厚～厚层状，交错层理，块状构造，孔隙式钙质胶结，较为坚硬，属中等坚硬～坚硬岩石。5）老底：粉砂岩与中粒砂岩互层，平均厚度 25m。1.3 煤层特征 9 号煤干密度 1.32~1.731 t/m³，平均 1.465 t/m³。各煤层埋藏平稳，地质构造简单，无断层，煤层属简单结构煤层，硬度系数 f=2，属中硬煤层。松散层移动角 ψ=55°，基岩沿走向方向的移动角δ=75 o、上山方向的移动角 γ=75 o和下山方向的移动角 β=85 o。各煤层瓦斯涌出量较低，自然发火倾向较弱，涌水量也较小。 2. 井田境界及储量2.1 井田境界井田划分的原则有：1）要充分利用自然条件划分井田；2）要有与矿区开发强度相适应的矿井数目和井田范围；3）照顾全局；4）为矿井发展留有余地；5）直（折）线原则；6）安全经济效果好；根据以上的划分原则，再结合城郊矿的实际情况，将其边界做如下划分：北以人为划分的-350 m 等高线井田边界线作为边界；南以人为划分的-950m 等高线井田边界线作为边界；东西以煤层走向长度为边界。（如图虚线所框-为本井田境界）由“煤层地板等线图”求得煤层平均倾角约为 9.7 度。本 井 田 的 走 向 长 度 平 均 约 5500m ， 井 田 的 倾 向 长 度 平 均 为 3500/cos9.7o=3551m 经过测量井田的水平面积为约 19 k㎡。图 1.2 煤层地板等线2.2 井田工业储量 井田工业储量是井田可利用的地质储量与设计损失的储量之和，本井田的走向长度为 5500m，由下图可知本井田的倾向长度为 3551m，煤层厚度为 7m，则由下式求得本井...
