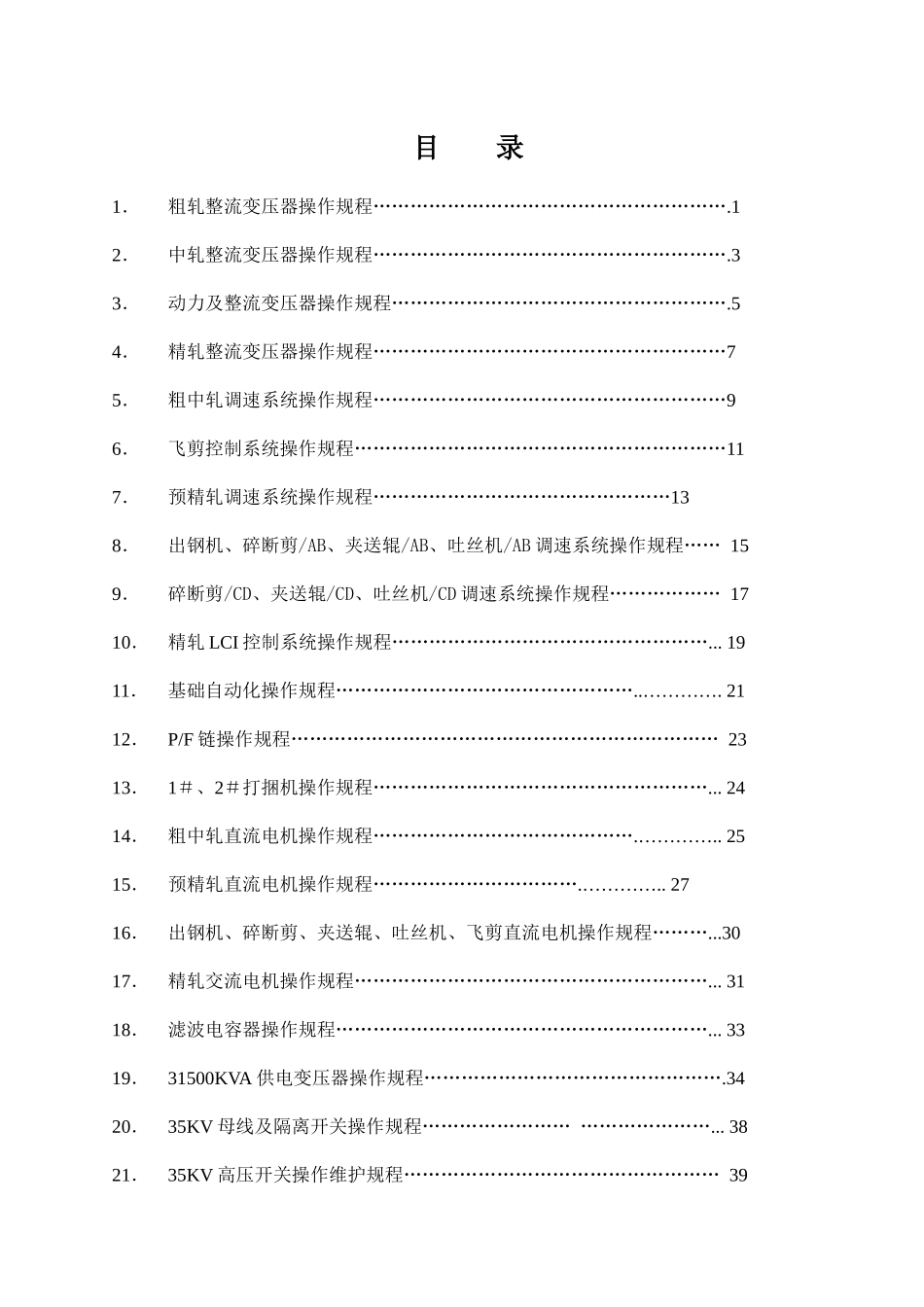

目 录1．粗轧整流变压器操作规程………………………………………………….12．中轧整流变压器操作规程………………………………………………….33．动力及整流变压器操作规程……………………………………………….54．精轧整流变压器操作规程…………………………………………………75．粗中轧调速系统操作规程…………………………………………………96．飞剪控制系统操作规程……………………………………………………117．预精轧调速系统操作规程…………………………………………138．出钢机、碎断剪/AB、夹送辊/AB、吐丝机/AB 调速系统操作规程…… 159．碎断剪/CD、夹送辊/CD、吐丝机/CD 调速系统操作规程……………… 1710．精轧 LCI 控制系统操作规程……………………………………………... 1911．基础自动化操作规程…………………………………………..…………. 2112．P/F 链操作规程…………………………………………………………… 2313．1＃、2＃打捆机操作规程………………………………………………... 2414．粗中轧直流电机操作规程…………………………………….………….. 2515．预精轧直流电机操作规程…………………………….………….. 2716．出钢机、碎断剪、夹送辊、吐丝机、飞剪直流电机操作规程………...3017．精轧交流电机操作规程…………………………………………………... 3118．滤波电容器操作规程……………………………………………………... 3319．31500KVA 供电变压器操作规程………………………………………….3420．35KV 母线及隔离开关操作规程…………………… …………………... 3821．35KV 高压开关操作维护规程…………………………………………… 3922．10KV 高压真空开关操作规程…………………………………………… 41粗轧整流变压器操作规程1、设备性能1.1 型号： JDUQF 4001/101.2 容量： 2830KVA1.3 一次电流：164A1.4 二次电流：1036A1.5 一次电压：10KV1.6 二次电压：1118V1.7 线圈接法：△/Y11 -Y111.8 短路比： 62、操作前检查确认2.1 相关变压器的设备临时安全措施应全部拆除（接地线、短路线、临时遮栏及工作牌），设备检查符合技术要求。2.2 检查变压器油面是否在标准线以上，是否有渗油、漏油、瓷瓶有无破损裂纹，母线、电缆头有无变色、烧蚀现象，呼吸器内硅胶是否变色。2.3 检修后测量变压器绝缘电阻，低压侧不低于 1M 欧/KV，高压侧不低于 ...
