最新机械原理课程设计 糕点切片机VIP免费

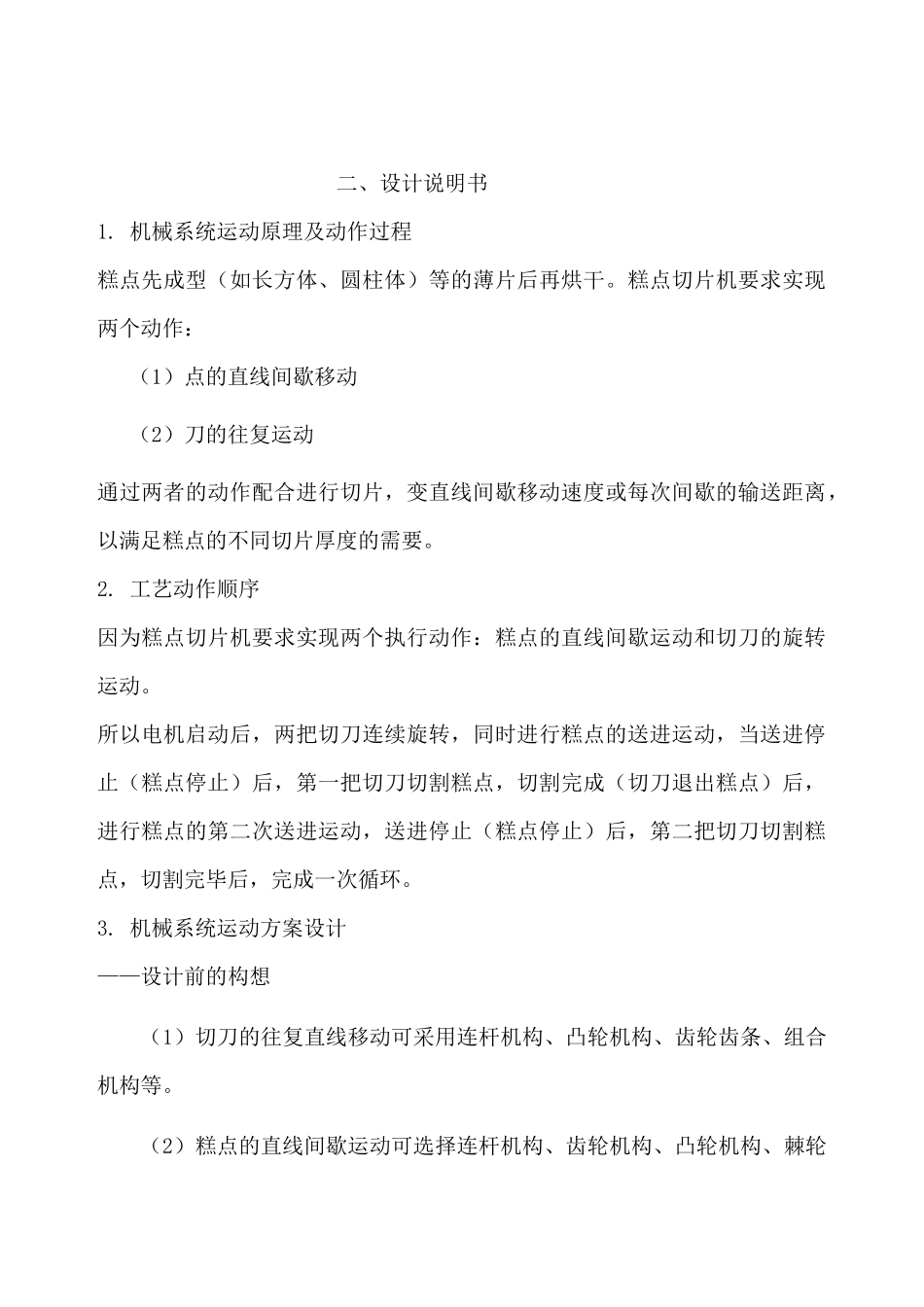

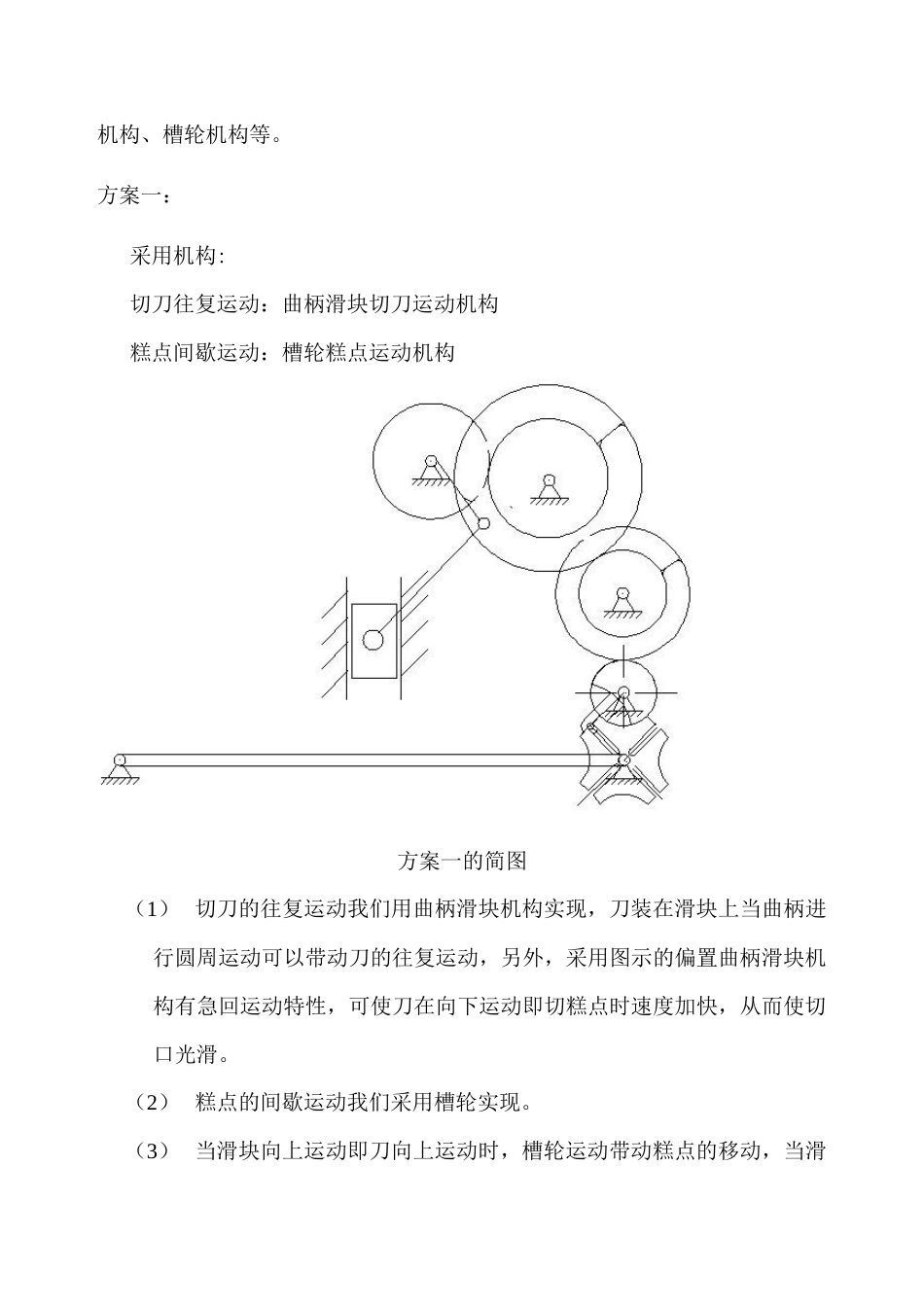

一、机械原理课程设计任务书1. 设计题目————糕点切片机运动方案设计2. 原始数据及设计要求1） 糕点厚度：10~20mm。2） 糕点切片长度（亦即切片高）范围：5~80mm。3） 切刀切片时最大作用距离（亦即切片宽度方向）：300mm。4） 切刀工作节拍：40 次/min。5） 要求选用的机构简单、轻便、运动灵活可靠。6） 电机可选用，功率 0.55KW（或 0.75KW）、1390r/min。设计指导教师(签字)： 二、设计说明书1. 机械系统运动原理及动作过程糕点先成型（如长方体、圆柱体）等的薄片后再烘干。糕点切片机要求实现两个动作：（1）点的直线间歇移动（2）刀的往复运动通过两者的动作配合进行切片，变直线间歇移动速度或每次间歇的输送距离，以满足糕点的不同切片厚度的需要。2. 工艺动作顺序因为糕点切片机要求实现两个执行动作：糕点的直线间歇运动和切刀的旋转运动。所以电机启动后，两把切刀连续旋转，同时进行糕点的送进运动，当送进停止（糕点停止）后，第一把切刀切割糕点，切割完成（切刀退出糕点）后，进行糕点的第二次送进运动，送进停止（糕点停止）后，第二把切刀切割糕点，切割完毕后，完成一次循环。3. 机械系统运动方案设计——设计前的构想（1）切刀的往复直线移动可采用连杆机构、凸轮机构、齿轮齿条、组合机构等。（2）糕点的直线间歇运动可选择连杆机构、齿轮机构、凸轮机构、棘轮机构、槽轮机构等。方案一：采用机构:切刀往复运动：曲柄滑块切刀运动机构 糕点间歇运动：槽轮糕点运动机构 方案一的简图（1） 切刀的往复运动我们用曲柄滑块机构实现，刀装在滑块上当曲柄进行圆周运动可以带动刀的往复运动，另外，采用图示的偏置曲柄滑块机构有急回运动特性，可使刀在向下运动即切糕点时速度加快，从而使切口光滑。（2） 糕点的间歇运动我们采用槽轮实现。（3） 当滑块向上运动即刀向上运动时，槽轮运动带动糕点的移动，当滑块向下运动即刀向下运动时，槽轮静止即糕点静止，进行切割。方案二：采用机构切刀往复运动：凸轮切刀运动机构 糕点间歇运动：槽轮糕点运动机构 方案二的简图（1） 切刀的往复运动我们采用凸轮机构，利用杠杆定理，当推杆行程增大时，刀具切割糕点，当推杆到达最高点时刀具到达最低点，当推杆行程减小时刀具上升。（2） 糕点的间歇运动我们采用槽轮机构实现。（3） 当两锁止弧接触即槽轮静止时推杆向上运动，当两锁止弧分开即槽轮运动时推杆向下运动，利用此规律可根据反转法计算确定凸轮的形状...
