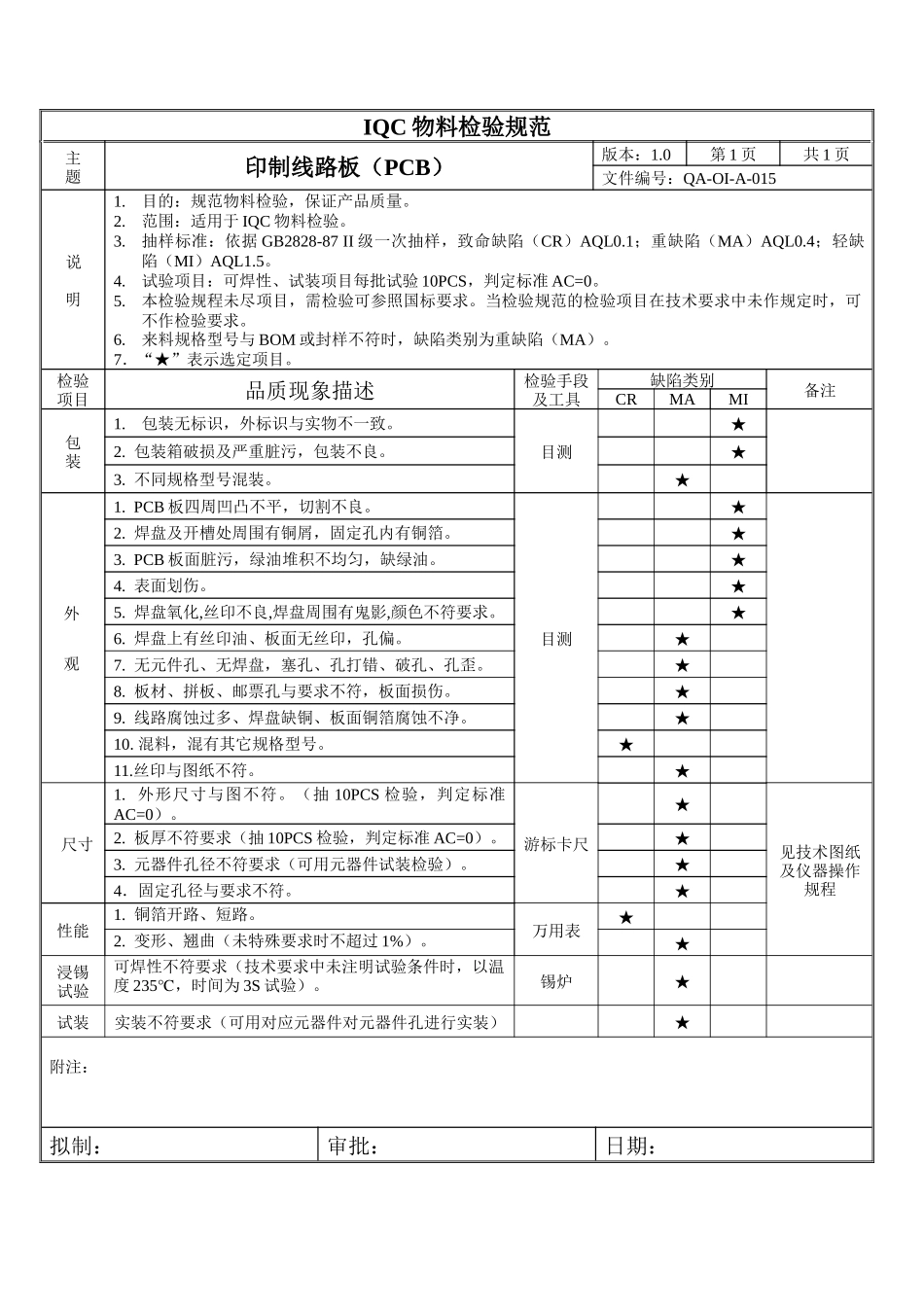

IQC 物料检验规范主题印制线路板(PCB)版本:1.0第 1 页共 1 页文件编号:QA-OI-A-015说明1.目的:规范物料检验,保证产品质量。2.范围:适用于 IQC 物料检验。3.抽样标准:依据 GB2828-87 II 级一次抽样,致命缺陷(CR)AQL0.1;重缺陷(MA)AQL0.4;轻缺陷(MI)AQL1.5。4.试验项目:可焊性、试装项目每批试验 10PCS,判定标准 AC=0。5.本检验规程未尽项目,需检验可参照国标要求。当检验规范的检验项目在技术要求中未作规定时,可不作检验要求。6.来料规格型号与 BOM 或封样不符时,缺陷类别为重缺陷(MA)。7.“★”表示选定项目。检验项目品质现象描述检验手段及工具缺陷类别备注CRMAMI包装1.包装无标识,外标识与实物不一致。目测★2. 包装箱破损及严重脏污,包装不良。★3. 不同规格型号混装。★外 观1. PCB 板四周凹凸不平,切割不良。目测★2. 焊盘及开槽处周围有铜屑,固定孔内有铜箔。★3. PCB 板面脏污,绿油堆积不均匀,缺绿油。★4. 表面划伤。★5. 焊盘氧化,丝印不良,焊盘周围有鬼影,颜色不符要求。★6. 焊盘上有丝印油、板面无丝印,孔偏。★7. 无元件孔、无焊盘,塞孔、孔打错、破孔、孔歪。★8. 板材、拼板、邮票孔与要求不符,板面损伤。★9. 线路腐蚀过多、焊盘缺铜、板面铜箔腐蚀不净。★10. 混料,混有其它规格型号。★11.丝印与图纸不符。★尺寸1. 外形尺寸与图不符。(抽 10PCS 检验,判定标准AC=0)。游标卡尺★见技术图纸及仪器操作规程2. 板厚不符要求(抽 10PCS 检验,判定标准 AC=0)。★3. 元器件孔径不符要求(可用元器件试装检验)。★4.固定孔径与要求不符。★性能1. 铜箔开路、短路。万用表★2. 变形、翘曲(未特殊要求时不超过 1%)。★浸锡试验可焊性不符要求(技术要求中未注明试验条件时,以温度 235℃,时间为 3S 试验)。锡炉★试装实装不符要求(可用对应元器件对元器件孔进行实装)★附注:拟制:审批:日期:
