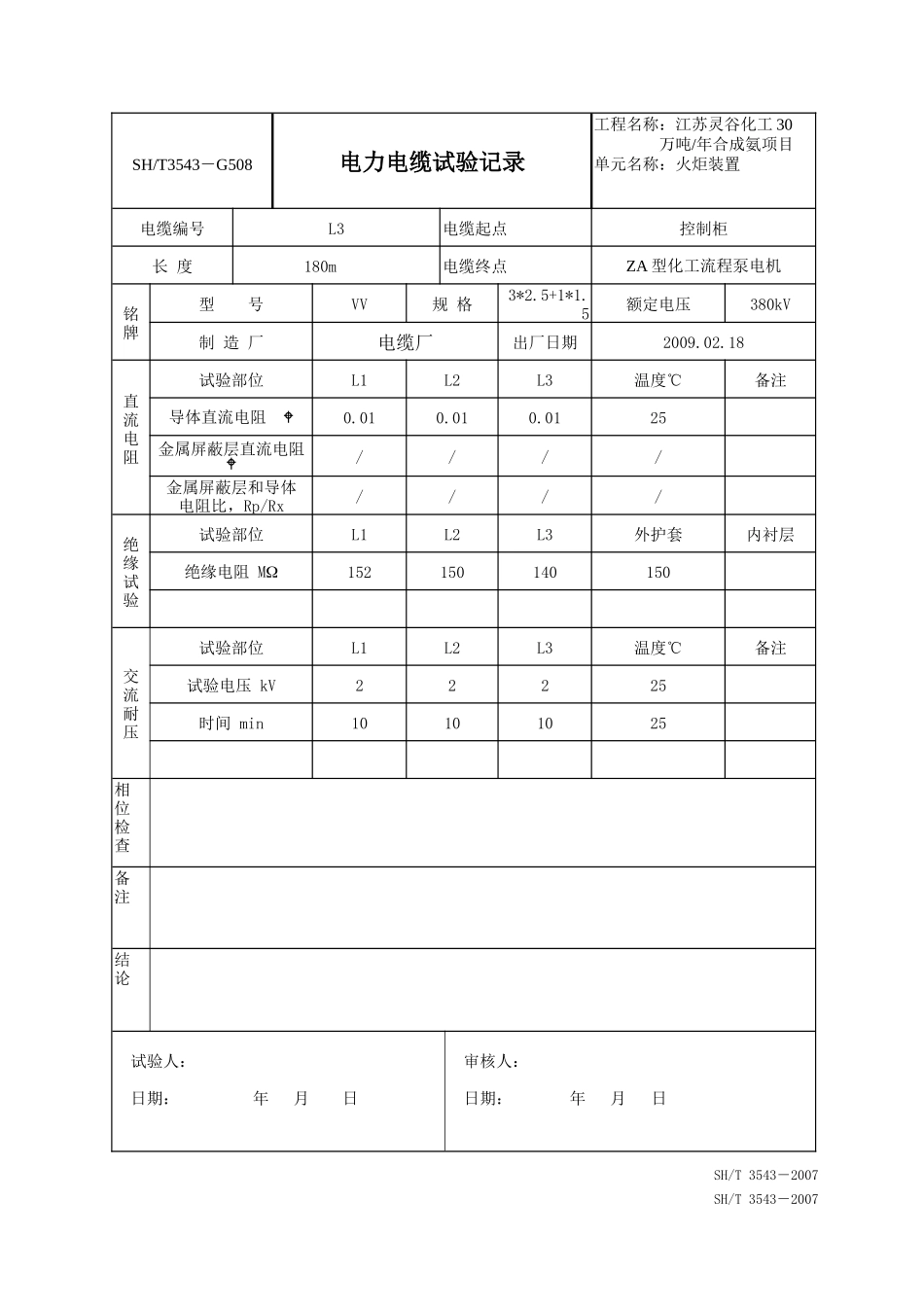

SH/T 3543－2007SH/T 3543－2007SH/T3543－G508电力电缆试验记录工程名称：江苏灵谷化工 30万吨/年合成氨项目单元名称：火炬装置电缆编号L3电缆起点控制柜长 度180m电缆终点ZA 型化工流程泵电机铭牌型 号VV规 格3*2.5+1*1.5额定电压380kV制 造 厂电缆厂出厂日期2009.02.18直流电阻试验部位L1L2L3温度℃备注导体直流电阻 0.010.010.0125金属屏蔽层直流电阻 ////金属屏蔽层和导体电阻比，Rp/Rx////绝缘试验试验部位L1L2L3外护套内衬层绝缘电阻 M152150140150交流耐压试验部位L1L2L3温度℃备注试验电压 kV22225时间 min10101025相位检查备注结论试验人：日期： 年 月 日审核人：日期： 年 月 日SH/T 3543－2007SH/T3543－G524电气照明安装检查记录工程名称：江苏灵谷化工 30万吨/年合成氨项目单元名称：火炬装置SH/T3543－G502交流电动机试验记录工程名称：江苏灵谷化工 30万吨/年合成氨项目单元名称：火炬装置位 号P-3601名 称ZA 型化工流程泵电机铭牌型 号YB2-100L-2WF1额定功率3kW转 速2880r/min定子电压380V转子电压/绝缘等级F定子电流6.5A转子电流/制 造 厂南阳防爆集团有限公司接 线Y功率因数/出厂日期2008 年 11 月频 率 50Hz效 率出厂编号8KFX257-1防爆等级d防爆合格证号CNEXU7.0923直流电阻定子绕组相别UVW各相电阻差%温度℃直流电阻 绝缘试验绕组项项 目直 流 耐 压绝缘电阻M吸收比交流耐压KV试验电压KV泄漏电流μA各相泄漏电流差%定子绕组U×V×W-E1.1//1500//U-V×W×E1.05//1500//V-W×U×E1.05//1500//W-U×V×E1.1//1500//温度℃23//23//轴承绝缘电阻 M1//1//备注：结论： 符合 GB 50150－2006 电气装置安装工程电气设备交接试验标准试验人：日期： 年 月 日审核人：日期： 年 月 日照明盘编号AL501-AL502照明盘型号BX(M/D)61-L回路数2回路及绝缘检查记录回路号线(芯)数×截面积(mm2)绝缘电阻（MΩ）灯具数插座数就地开关数AL501KVV3×1.5120533AL502KVV3×1.5120422项类检 查 项 目 与 要 求检查结果检查日期安装检查设备型号、规格，防爆设备类型、级别、组别符合设计要求，防爆设备标有防爆合格证号符合规范2009.05.18设备（特别是吊灯、吊扇）安装牢固，位置、标高符合设计文件要求 符合规范2009.05.18电气线路安装、接线及绝缘包扎符合规范要求 符合规范2009.05.18防爆电气线路安装符合规范要求，进线口密封良好，隔离密封齐全 符合规范2009.05.18送...
