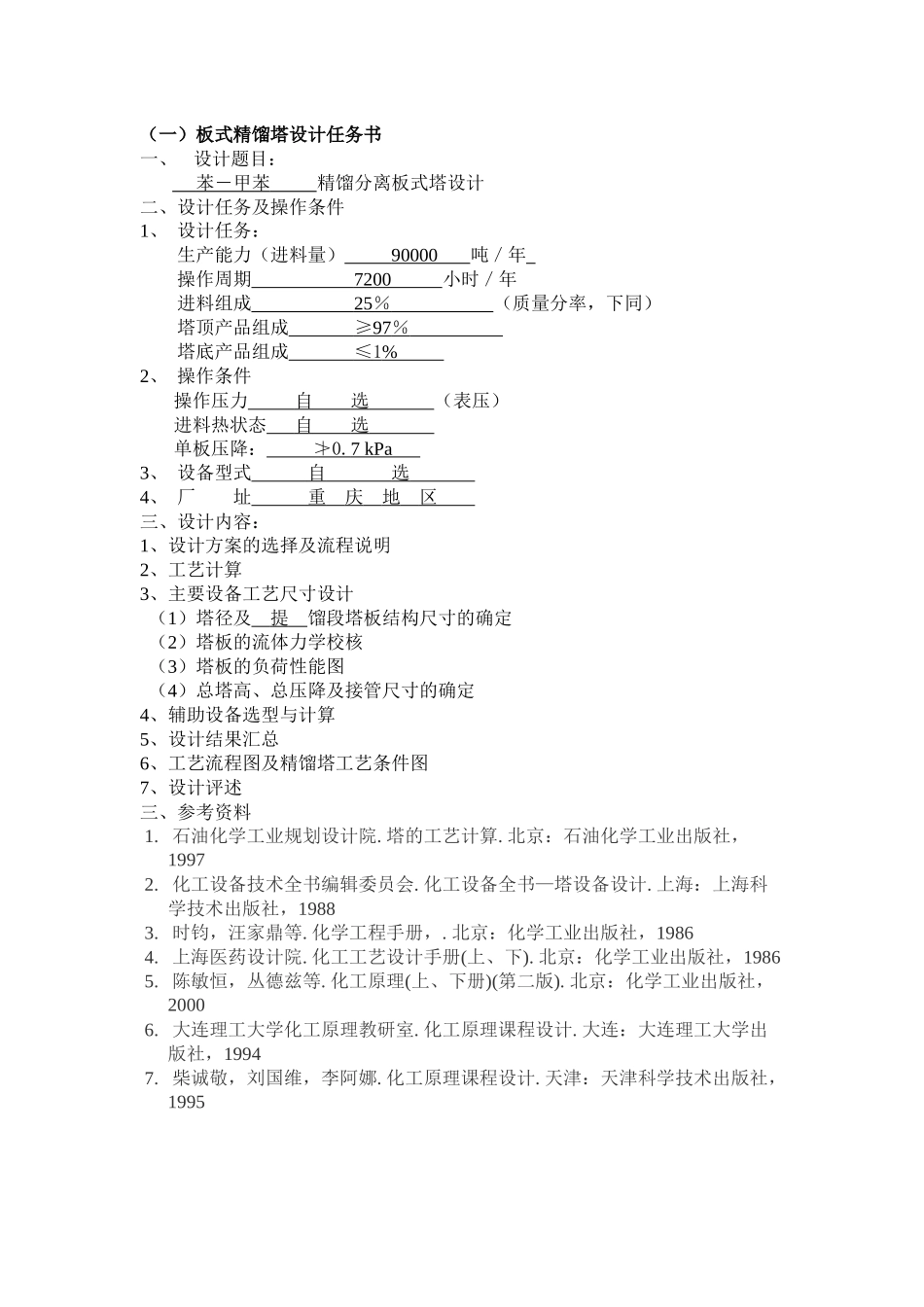

（一）板式精馏塔设计任务书 一、 设计题目： 苯―甲苯 精馏分离板式塔设计 二、设计任务及操作条件 1、 设计任务： 生产能力（进料量） 90000 吨／年 操作周期 7200 小时／年 进料组成 25 ％ （质量分率，下同） 塔顶产品组成 ≥ 97 ％ 塔底产品组成 ≤ 1 % 2、 操作条件 操作压力 自 选 （表压） 进料热状态 自 选 单板压降： ≯ 0. 7 kPa 3、 设备型式 自 选 4、 厂 址 重 庆 地 区 三、设计内容： 1、设计方案的选择及流程说明 2、工艺计算 3、主要设备工艺尺寸设计 （1）塔径及 提 馏段塔板结构尺寸的确定 （2）塔板的流体力学校核 （3）塔板的负荷性能图 （4）总塔高、总压降及接管尺寸的确定 4、辅助设备选型与计算 5、设计结果汇总 6、工艺流程图及精馏塔工艺条件图 7、设计评述 三、参考资料 1. 石油化学工业规划设计院. 塔的工艺计算. 北京：石油化学工业出版社，1997 2. 化工设备技术全书编辑委员会. 化工设备全书—塔设备设计. 上海：上海科学技术出版社，1988 3. 时钧，汪家鼎等. 化学工程手册，. 北京：化学工业出版社，1986 4. 上海医药设计院. 化工工艺设计手册(上、下). 北京：化学工业出版社，1986 5. 陈敏恒，丛德兹等. 化工原理(上、下册)(第二版). 北京：化学工业出版社，2000 6. 大连理工大学化工原理教研室. 化工原理课程设计. 大连：大连理工大学出版社，1994 7. 柴诚敬，刘国维，李阿娜. 化工原理课程设计. 天津：天津科学技术出版社，1995 （二）列管式换热器设计任务书 一、 设计题目： 苯－甲苯 精馏分离换热器设计 二、设计任务及操作条件 1、 设计任务： 生产能力（进料量） 90000 吨／年 操作周期 7200 小时／年 进料组成 25 ％ （质量分率，下同） 塔顶产品组成 ≥ 97 ％ 塔底产品组成 ≤ 1 % 2、 操作条件 塔顶操作压力 自 选 （表压） 进料热状态 自 选 两侧流体的压降： ≯ 7 kPa 3、 设备型式 自 选 4、 厂 址 重 庆 地 区 三、设计内容： 1、设计方案的选择及流程说明 2、工艺计算 3、主要设备工艺尺寸设计 （1） 冷凝器和再沸 器结构尺寸的确定 （2）传热面积、两侧流体压降校核 （3）接管尺寸的确定 4、辅助设备选型与计算 5、设计结果汇总 6、工艺流程图及换热器工艺条件图 7、设计评述 三、参考资料 1. 上海医药设计院. 化工工艺设...
