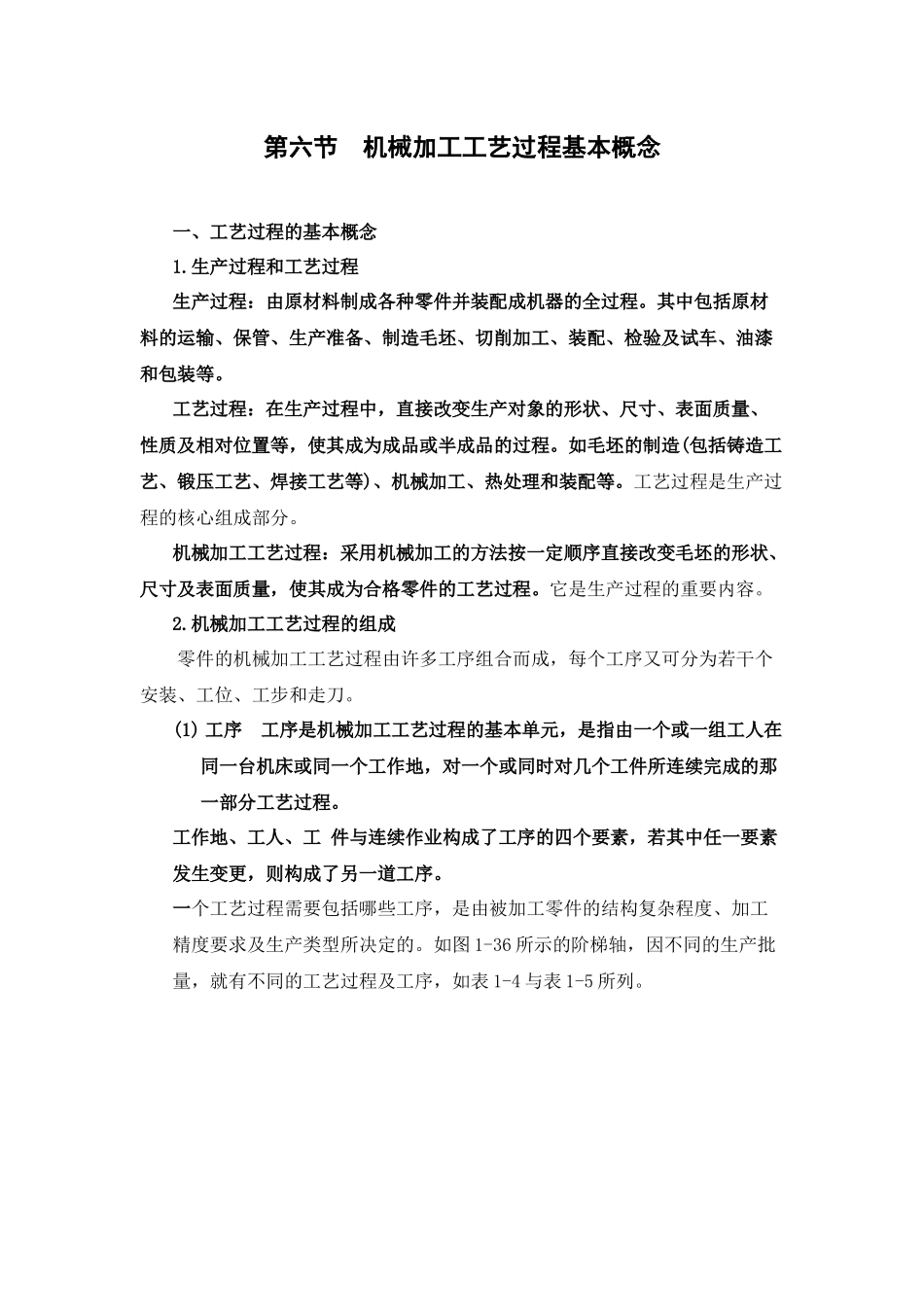

第六节 机械加工工艺过程基本概念一、工艺过程的基本概念1.生产过程和工艺过程生产过程：由原材料制成各种零件并装配成机器的全过程。其中包括原材料的运输、保管、生产准备、制造毛坯、切削加工、装配、检验及试车、油漆和包装等。工艺过程：在生产过程中，直接改变生产对象的形状、尺寸、表面质量、性质及相对位置等，使其成为成品或半成品的过程。如毛坯的制造(包括铸造工艺、锻压工艺、焊接工艺等)、机械加工、热处理和装配等。工艺过程是生产过程的核心组成部分。机械加工工艺过程：采用机械加工的方法按一定顺序直接改变毛坯的形状、尺寸及表面质量，使其成为合格零件的工艺过程。它是生产过程的重要内容。2.机械加工工艺过程的组成零件的机械加工工艺过程由许多工序组合而成，每个工序又可分为若干个安装、工位、工步和走刀。(1) 工序 工序是机械加工工艺过程的基本单元，是指由一个或一组工人在同一台机床或同一个工作地，对一个或同时对几个工件所连续完成的那一部分工艺过程。工作地、工人、工 件与连续作业构成了工序的四个要素，若其中任一要素发生变更，则构成了另一道工序。 一个工艺过程需要包括哪些工序，是由被加工零件的结构复杂程度、加工精度要求及生产类型所决定的。如图 1-36 所示的阶梯轴，因不同的生产批量，就有不同的工艺过程及工序，如表 1-4 与表 1-5 所列。图 1-36 阶梯轴表 1-4 单件生产阶梯轴的工艺过程 表 1-5 大批量生产阶梯轴的工艺过程（2）安装 工件每经一次装夹后所完成的那部分工序在一道工序中，工件在加工位置上至少要装夹一次，但有的工件也可能会装夹几次。如表 1-5 中的第 2、3 及 5 工序，须调头经过两次安装才能完成其工序的全部内容。应尽可能减少装夹次数，多一次装夹就多一次安装误差，又增加了装卸辅助时间。(3)工位 工件在机床上占据每一个位置所完成的那部分工序为减少装夹次数，常采用多工位夹具或多轴(多工位)机床，使工件在一次安装中 先后经过若干个不同位置顺次进行加工。(4)工步 工步是加工表面、切削刀具和切削用量(仅指主轴转速和进给量)都不变的情况下 所完成的那一部分工艺过程。变化其中的一个就是另一个工步。如图 1-37 所示车削阶梯轴 Ф85 mm 外圆面为第一工步，车削 Ф65 mm 外圆面为第二工步。这是因为加工的表面变了。有时为了提高生产率，把几个待加工表面用几把刀具同时加工，这也可看作一个工步，称为复合工步，如图 1-38所示。 ...
