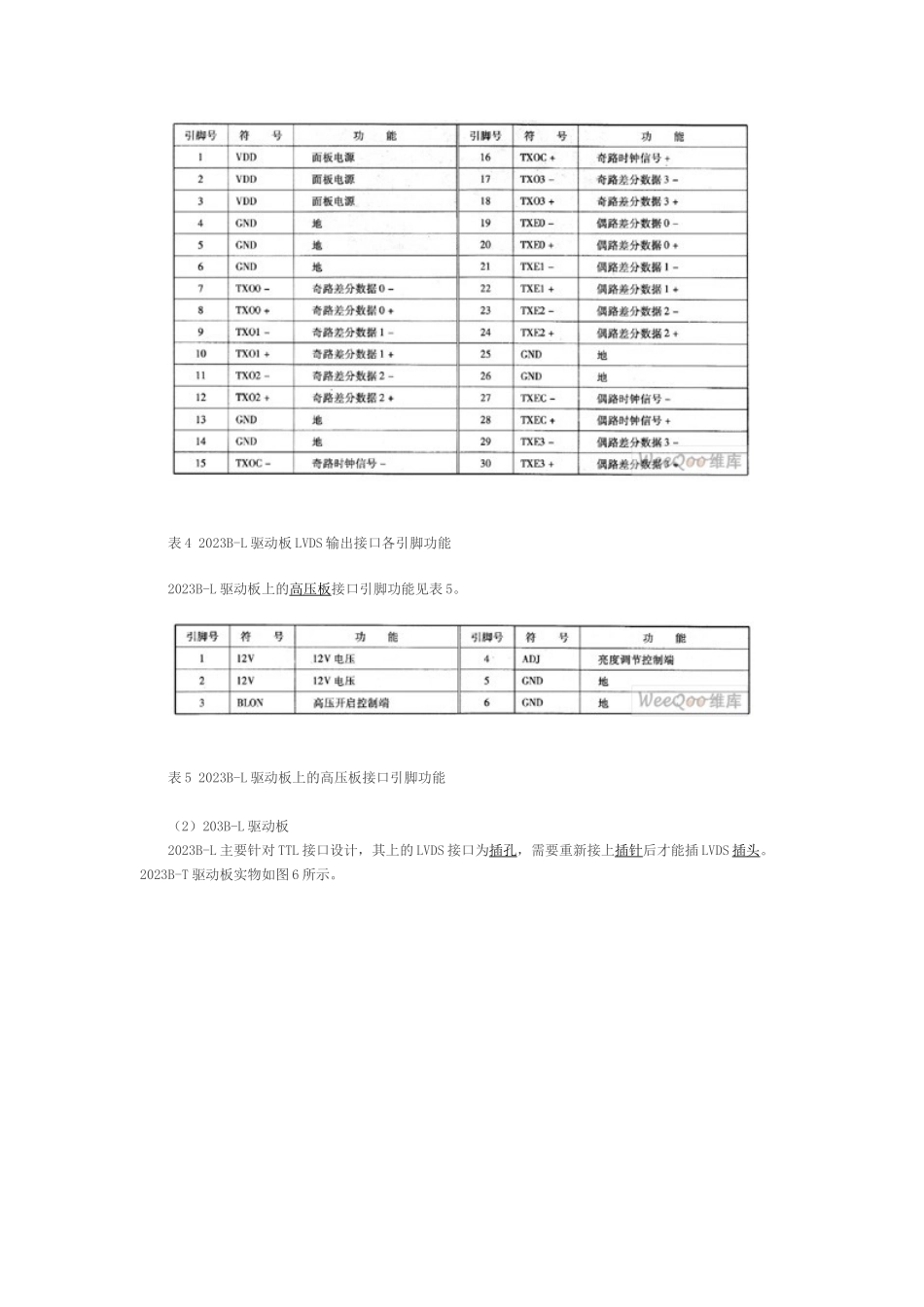

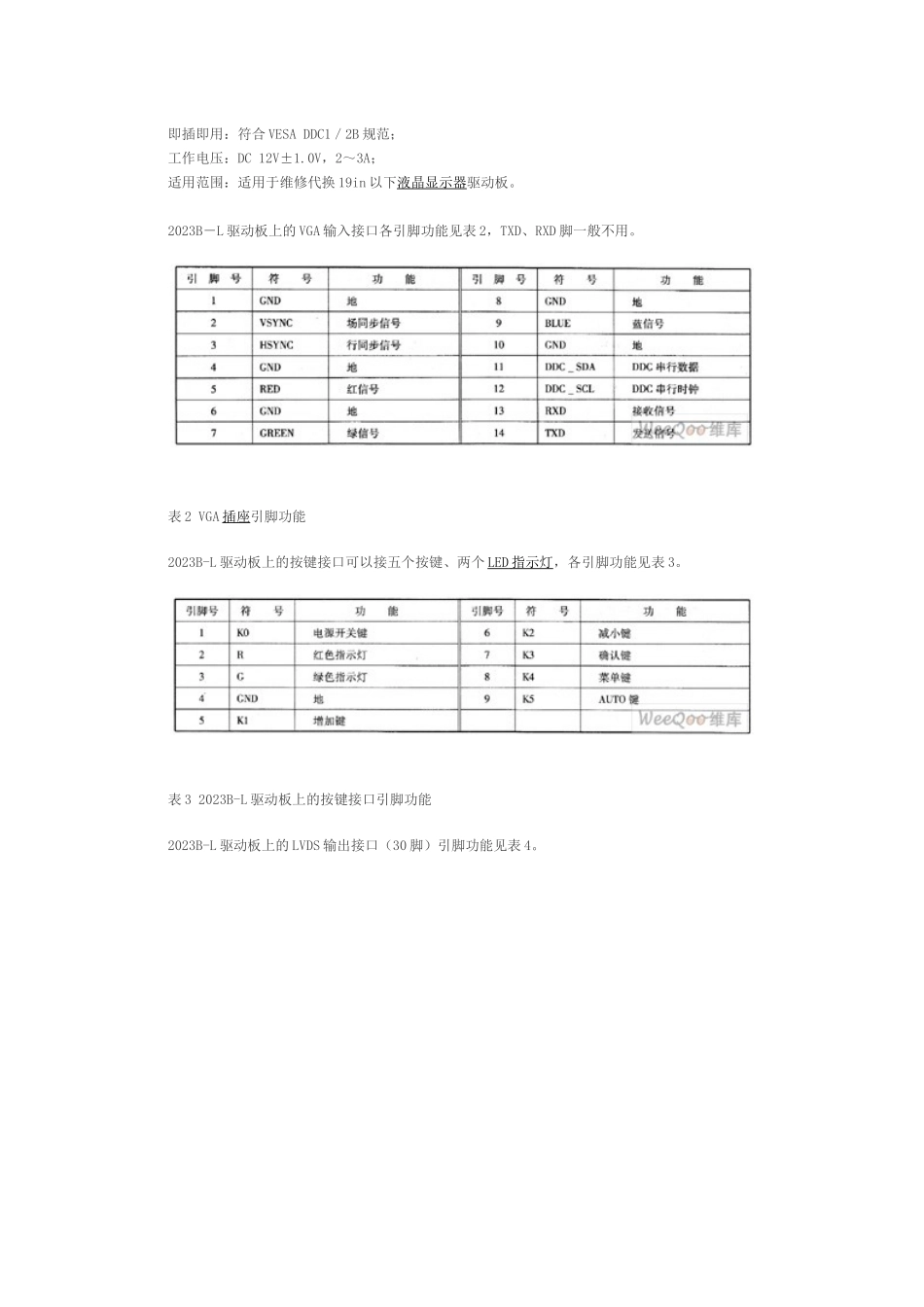

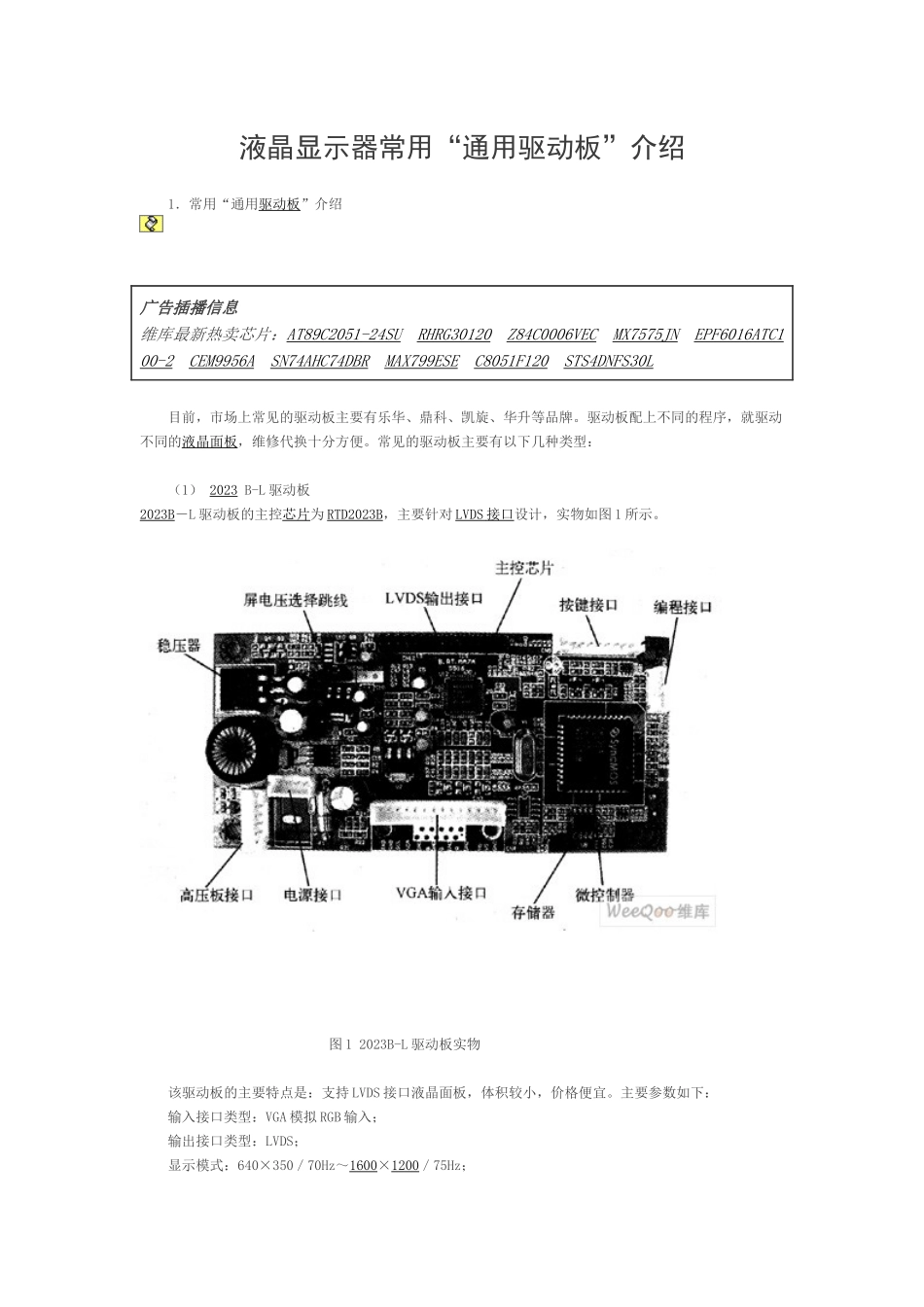

液晶显示器常用“通用驱动板”介绍 1．常用“通用驱动板”介绍广告插播信息维库最新热卖芯片：AT89C2051-24SU RHRG30120 Z84C0006VEC MX7575JN EPF6016ATC100-2 CEM9956A SN74AHC74DBR MAX799ESE C8051F120 STS4DNFS30L 目前，市场上常见的驱动板主要有乐华、鼎科、凯旋、华升等品牌。驱动板配上不同的程序，就驱动不同的液晶面板，维修代换十分方便。常见的驱动板主要有以下几种类型： （1） 2023 B-L 驱动板2023B－L 驱动板的主控芯片为 RTD2023B，主要针对 LVDS 接口 设计，实物如图 1 所示。 图 1 2023B-L 驱动板实物 该驱动板的主要特点是：支持 LVDS 接口液晶面板，体积较小，价格便宜。主要参数如下： 输入接口类型：VGA 模拟 RGB 输入； 输出接口类型：LVDS； 显示模式：640×350／70Hz～1600×1200／75Hz； 即插即用：符合 VESA DDC1／2B 规范； 工作电压：DC 12V±1.0V，2～3A； 适用范围：适用于维修代换 19in 以下液晶显示器驱动板。 2023B－L 驱动板上的 VGA 输入接口各引脚功能见表 2，TXD、RXD 脚一般不用。 表 2 VGA 插座引脚功能 2023B-L 驱动板上的按键接口可以接五个按键、两个 LED 指示灯 ，各引脚功能见表 3。 表 3 2023B-L 驱动板上的按键接口引脚功能 2023B-L 驱动板上的 LVDS 输出接口（30 脚）引脚功能见表 4。 表 4 2023B-L 驱动板 LVDS 输出接口各引脚功能 2023B-L 驱动板上的高压板接口引脚功能见表 5。 表 5 2023B-L 驱动板上的高压板接口引脚功能 （2）203B-L 驱动板 2023B-L 主要针对 TTL 接口设计，其上的 LVDS 接口为插孔，需要重新接上插针后才能插 LVDS 插头。2023B-T 驱动板实物如图 6 所示。 图 6 2023B-T 驱动板实物图 2023B-T 驱动板体积比 2023B-L 稍大，价格也相对高一些，其主要参数如下： 输入接口类型：VGA 模拟 RGB 输入； 输出接口类型：TTL； 显示模式：640×350／70Hz～1280×1024／75 Hz： 即插即用：符合 VESA DDC1／2B 规范； 工作电压：DC 12V±1.0V，2～3A； 适用范围：适用于维修代换 20in 以下液晶显示器的驱动板。 2023B-T 驱动板的 VCA 输入接口、按键接口、LVDS 输出接口、高压板接口引脚功能与前面介绍的2023B-L 驱动板基本一致。 2023B-T 驱动板的 TTL 插针 CN1（40 脚）、CN2（30 脚）用于驱动 40＋30 屏线接口的液晶面板，CN1（40 脚）...
