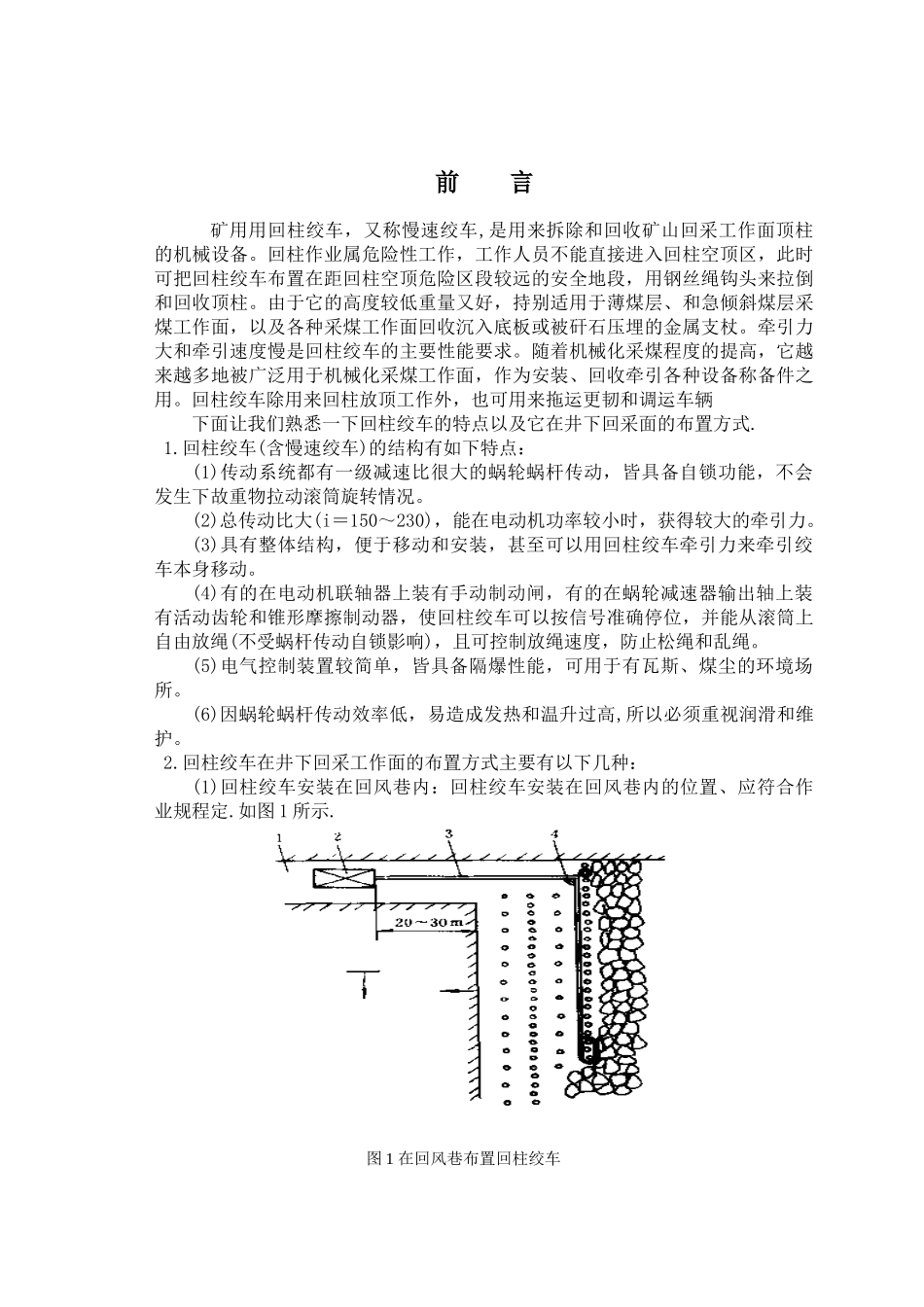

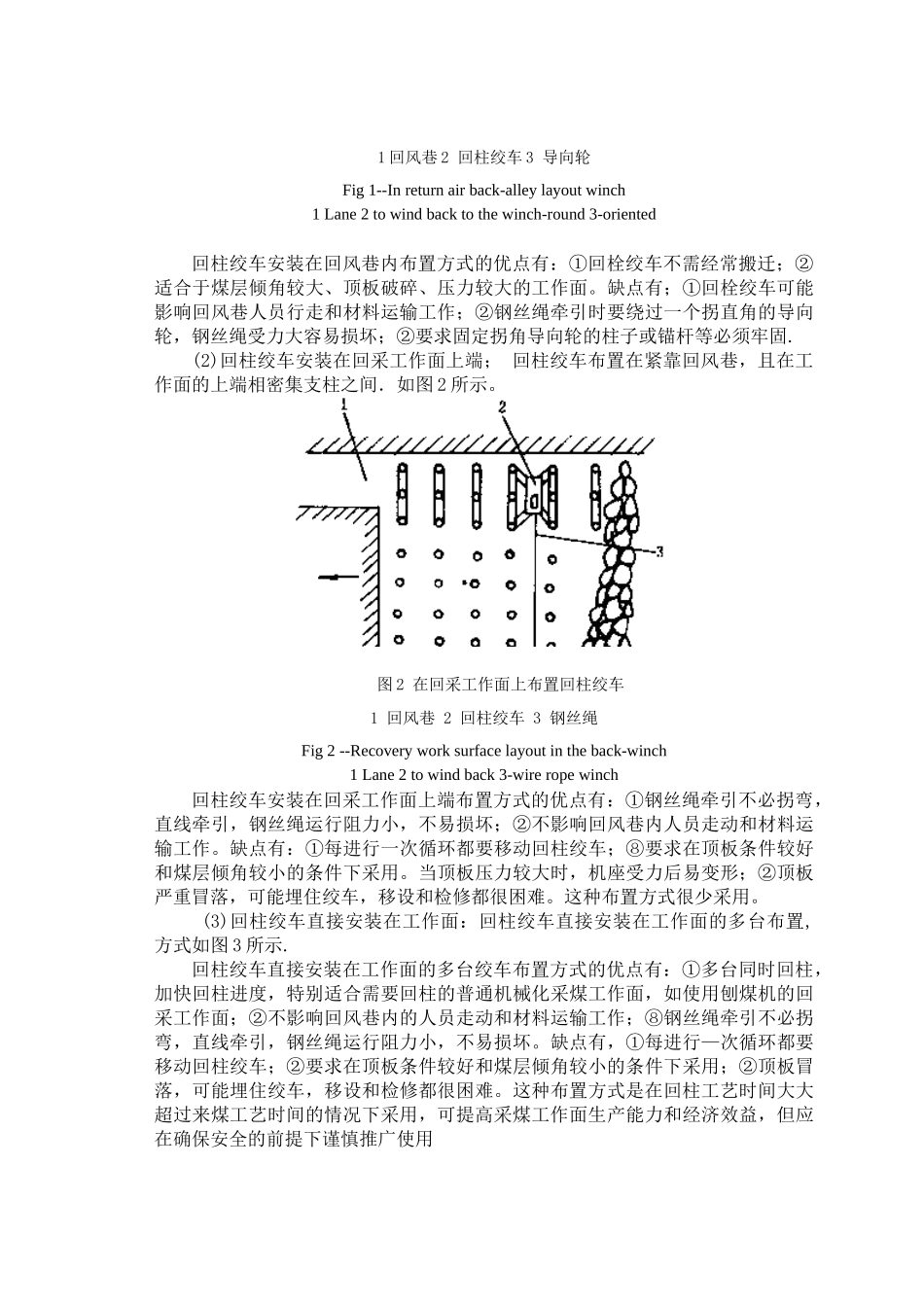

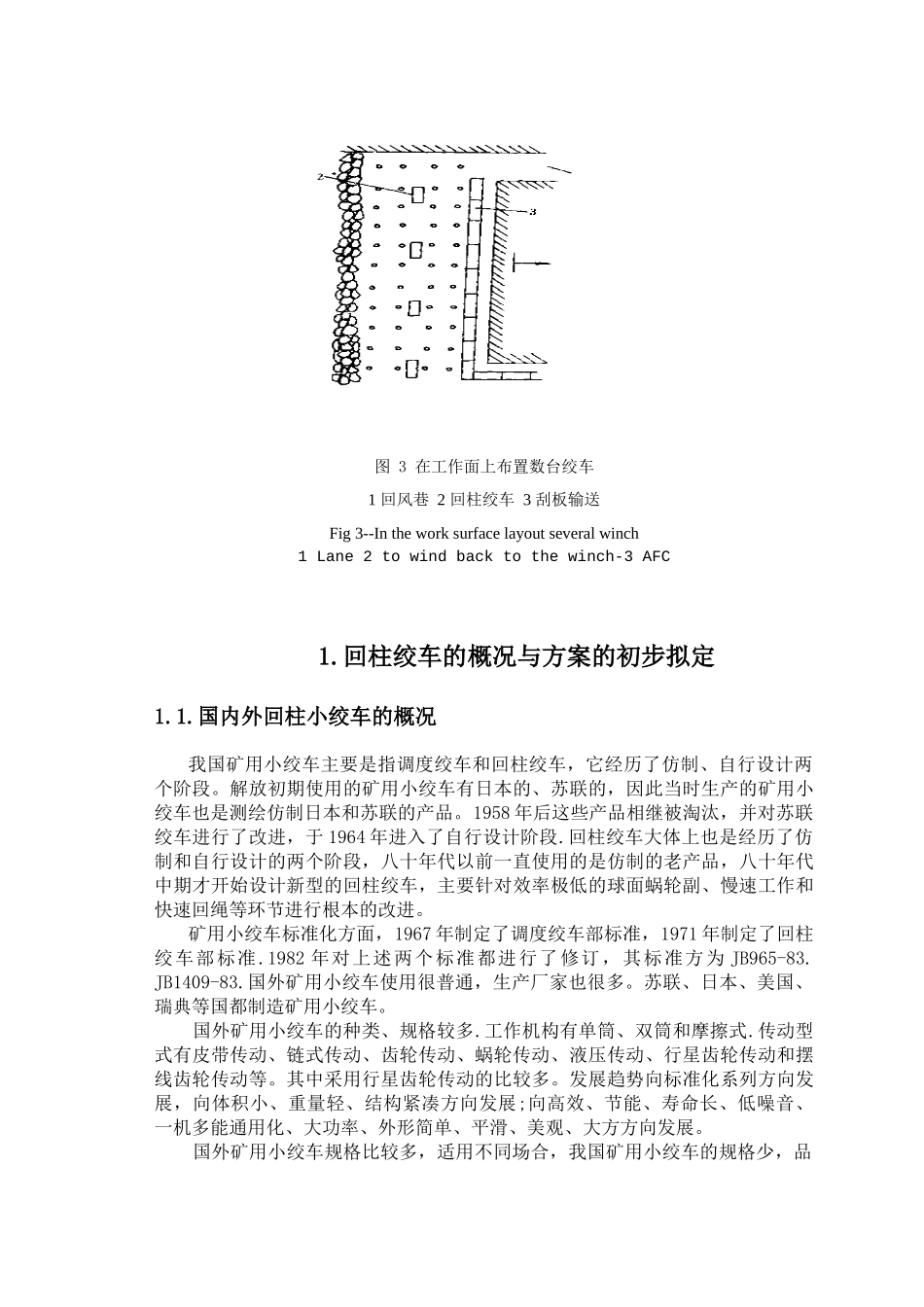

前 言矿用用回柱绞车,又称慢速绞车,是用来拆除和回收矿山回采工作面顶柱的机械设备。回柱作业属危险性工作,工作人员不能直接进入回柱空顶区,此时可把回柱绞车布置在距回柱空顶危险区段较远的安全地段,用钢丝绳钩头来拉倒和回收顶柱。由于它的高度较低重量又好,持别适用于薄煤层、和急倾斜煤层采煤工作面,以及各种采煤工作面回收沉入底板或被矸石压埋的金属支杖。牵引力大和牵引速度慢是回柱绞车的主要性能要求。随着机械化采煤程度的提高,它越来越多地被广泛用于机械化采煤工作面,作为安装、回收牵引各种设备称备件之用。回柱绞车除用来回柱放顶工作外,也可用来拖运更韧和调运车辆下面让我们熟悉一下回柱绞车的特点以及它在井下回采面的布置方式.1.回柱绞车(含慢速绞车)的结构有如下特点:(1)传动系统都有一级减速比很大的蜗轮蜗杆传动,皆具备自锁功能,不会发生下故重物拉动滚筒旋转情况。(2)总传动比大(i=150~230),能在电动机功率较小时,获得较大的牵引力。(3)具有整体结构,便于移动和安装,甚至可以用回柱绞车牵引力来牵引绞车本身移动。(4)有的在电动机联轴器上装有手动制动闸,有的在蜗轮减速器输出轴上装有活动齿轮和锥形摩擦制动器,使回柱绞车可以按信号准确停位,并能从滚筒上自由放绳(不受蜗杆传动自锁影响),且可控制放绳速度,防止松绳和乱绳。(5)电气控制装置较简单,皆具备隔爆性能,可用于有瓦斯、煤尘的环境场所。(6)因蜗轮蜗杆传动效率低,易造成发热和温升过高,所以必须重视润滑和维护。2.回柱绞车在井下回采工作面的布置方式主要有以下几种:(1)回柱绞车安装在回风巷内:回柱绞车安装在回风巷内的位置、应符合作业规程定.如图 1 所示.图 1 在回风巷布置回柱绞车1 回风巷 2 回柱绞车 3 导向轮Fig 1--In return air back-alley layout winch1 Lane 2 to wind back to the winch-round 3-oriented回柱绞车安装在回风巷内布置方式的优点有:①回栓绞车不需经常搬迁;②适合于煤层倾角较大、顶板破碎、压力较大的工作面。缺点有;①回栓绞车可能影响回风巷人员行走和材料运输工作;②钢丝绳牵引时要绕过一个拐直角的导向轮,钢丝绳受力大容易损坏;②要求固定拐角导向轮的柱子或锚杆等必须牢固.(2)回柱绞车安装在回采工作面上端; 回柱绞车布置在紧靠回风巷,且在工作面的上端相密集支柱之间.如图 2 所示。图 2 在回采工作面上布置回柱绞车1 回风巷 2 回柱绞车 3 钢丝绳Fig 2 ...
