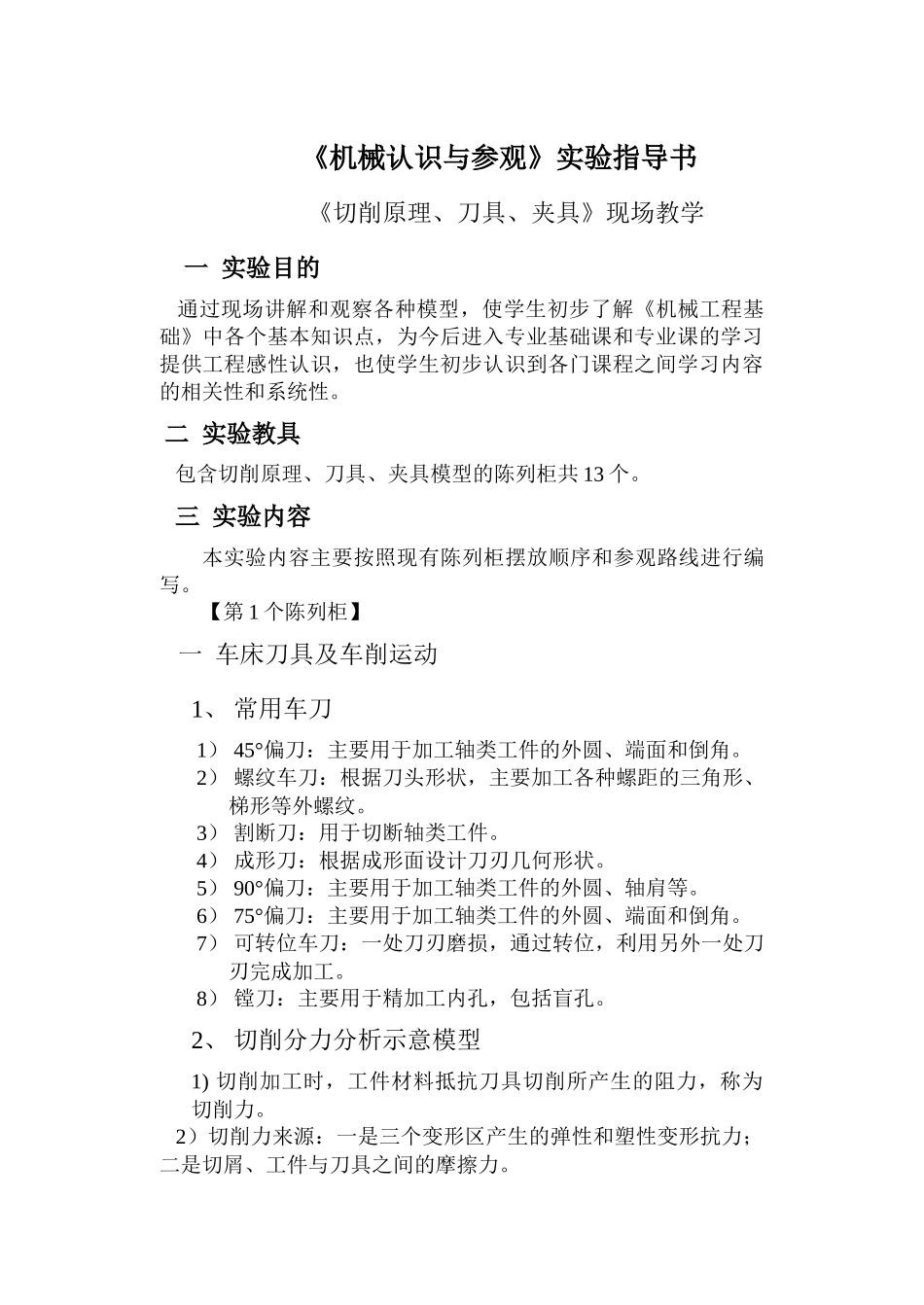

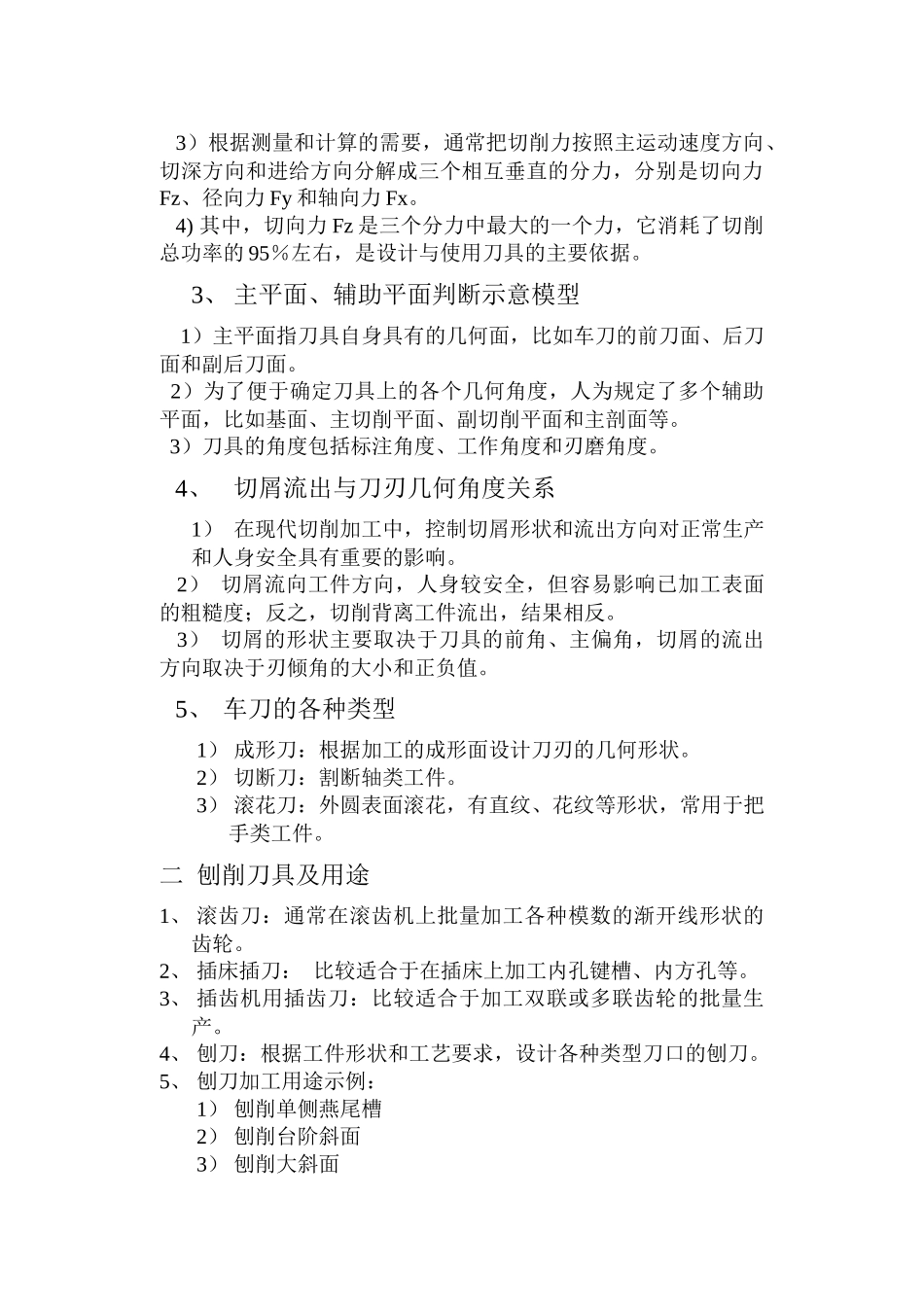

机 械 工 程 概 论实 验 指 导 书江苏大学工业中心机制实验室二 0 0 五 年 一 月《机械认识与参观》实验指导书《切削原理、刀具、夹具》现场教学一 实验目的 通过现场讲解和观察各种模型，使学生初步了解《机械工程基础》中各个基本知识点，为今后进入专业基础课和专业课的学习提供工程感性认识，也使学生初步认识到各门课程之间学习内容的相关性和系统性。 二 实验教具 包含切削原理、刀具、夹具模型的陈列柜共 13 个。三 实验内容本实验内容主要按照现有陈列柜摆放顺序和参观路线进行编写。【第 1 个陈列柜】一 车床刀具及车削运动1、 常用车刀1） 45°偏刀：主要用于加工轴类工件的外圆、端面和倒角。2） 螺纹车刀：根据刀头形状，主要加工各种螺距的三角形、梯形等外螺纹。3） 割断刀：用于切断轴类工件。4） 成形刀：根据成形面设计刀刃几何形状。5） 90°偏刀：主要用于加工轴类工件的外圆、轴肩等。6） 75°偏刀：主要用于加工轴类工件的外圆、端面和倒角。7） 可转位车刀：一处刀刃磨损，通过转位，利用另外一处刀刃完成加工。8） 镗刀：主要用于精加工内孔，包括盲孔。2、 切削分力分析示意模型1) 切削加工时，工件材料抵抗刀具切削所产生的阻力，称为切削力。 2）切削力来源：一是三个变形区产生的弹性和塑性变形抗力；二是切屑、工件与刀具之间的摩擦力。 3）根据测量和计算的需要，通常把切削力按照主运动速度方向、切深方向和进给方向分解成三个相互垂直的分力，分别是切向力Fz、径向力 Fy 和轴向力 Fx。 4) 其中，切向力 Fz 是三个分力中最大的一个力，它消耗了切削总功率的 95％左右，是设计与使用刀具的主要依据。 3、 主平面、辅助平面判断示意模型1）主平面指刀具自身具有的几何面，比如车刀的前刀面、后刀面和副后刀面。 2）为了便于确定刀具上的各个几何角度，人为规定了多个辅助平面，比如基面、主切削平面、副切削平面和主剖面等。 3）刀具的角度包括标注角度、工作角度和刃磨角度。4、切屑流出与刀刃几何角度关系1） 在现代切削加工中，控制切屑形状和流出方向对正常生产和人身安全具有重要的影响。 2） 切屑流向工件方向，人身较安全，但容易影响已加工表面的粗糙度；反之，切削背离工件流出，结果相反。 3） 切屑的形状主要取决于刀具的前角、主偏角，切屑的流出方向取决于刃倾角的大小和正负值。5、 车刀的各种类型1） 成形刀：根据加工的成形面设计刀刃的几...
