NG-A(BTLY)隔离型(柔性)矿物绝缘电缆施工工法VIP免费

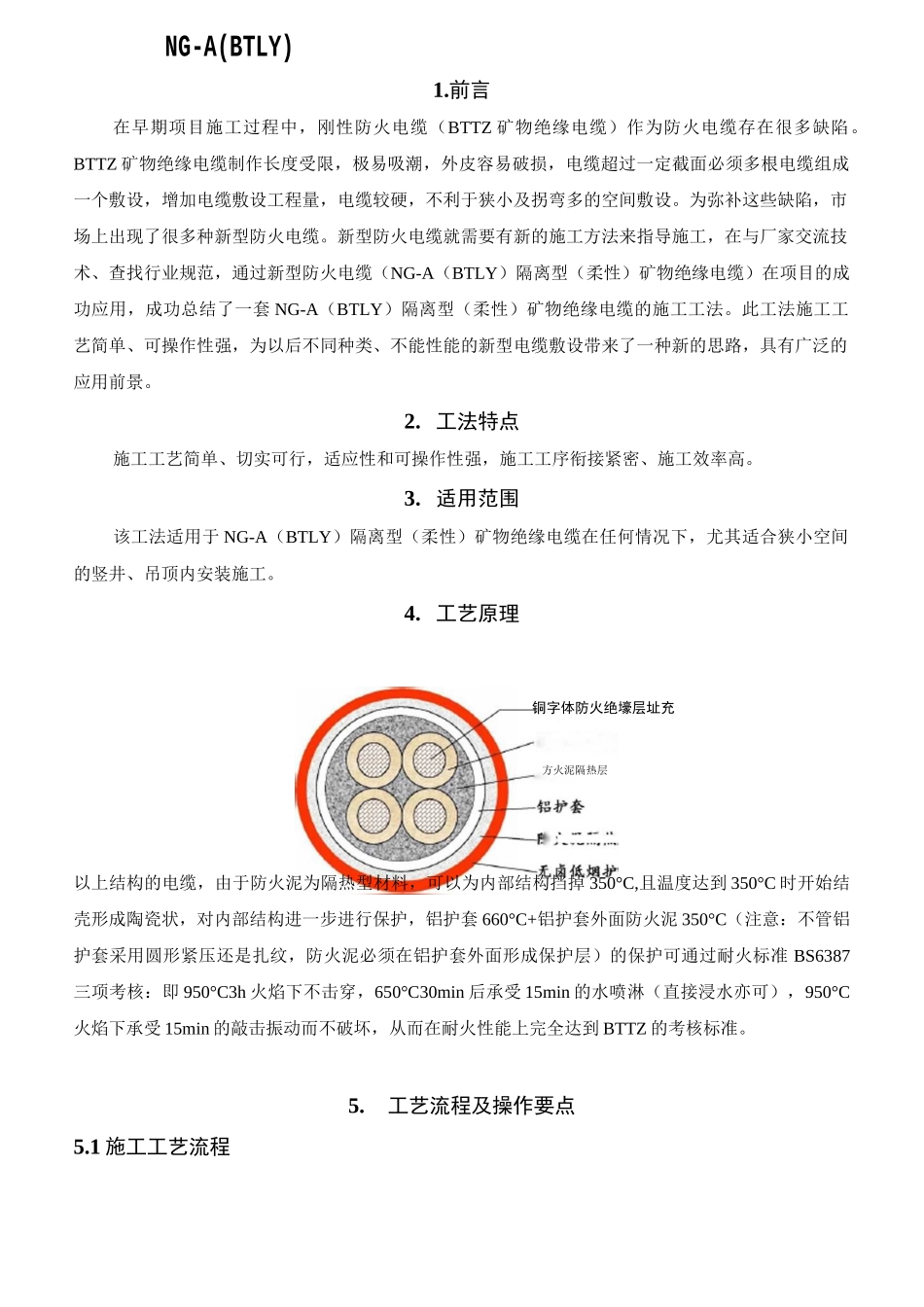

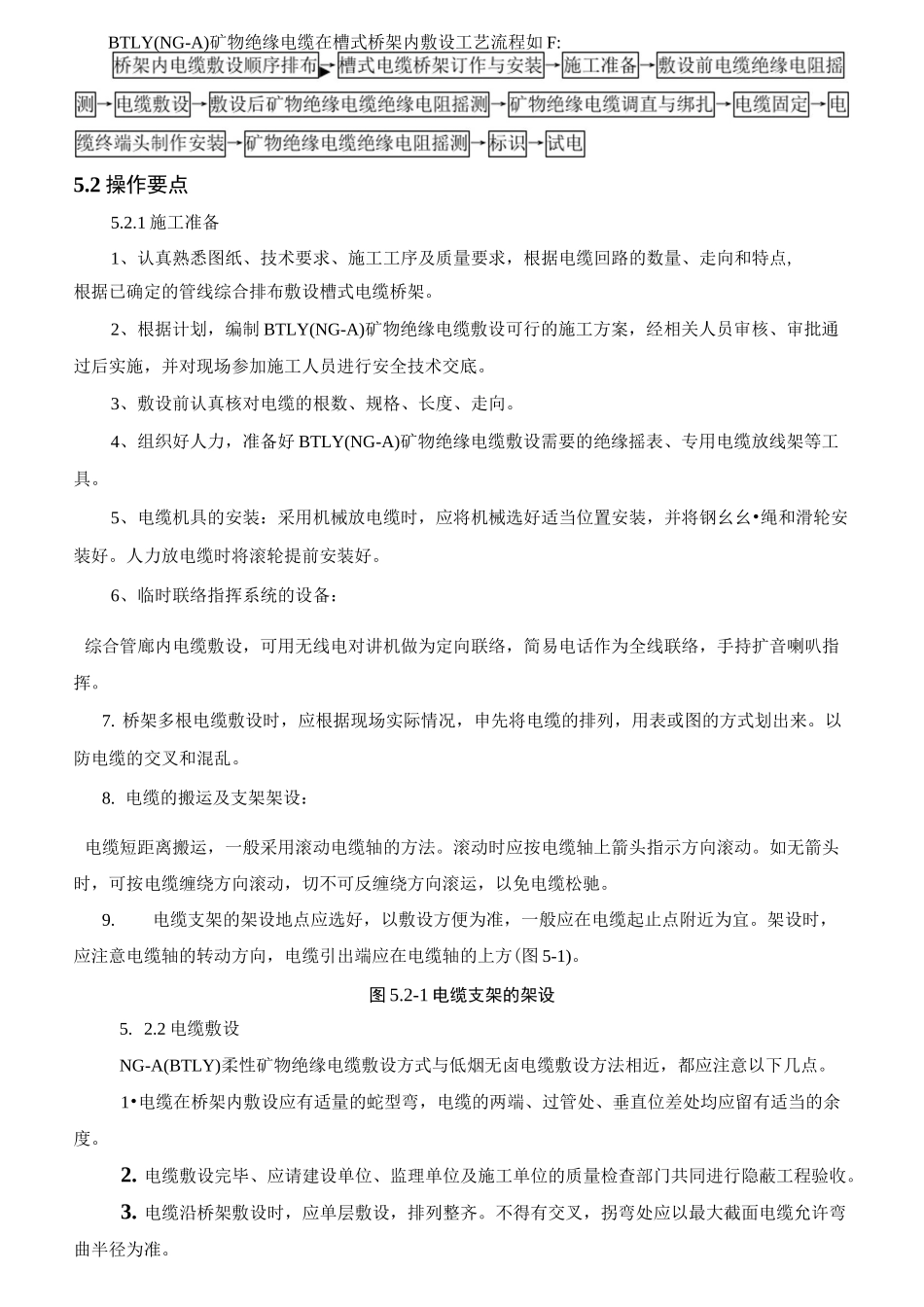

1.前言在早期项目施工过程中，刚性防火电缆（BTTZ 矿物绝缘电缆）作为防火电缆存在很多缺陷。BTTZ 矿物绝缘电缆制作长度受限，极易吸潮，外皮容易破损，电缆超过一定截面必须多根电缆组成一个敷设，增加电缆敷设工程量，电缆较硬，不利于狭小及拐弯多的空间敷设。为弥补这些缺陷，市场上出现了很多种新型防火电缆。新型防火电缆就需要有新的施工方法来指导施工，在与厂家交流技术、查找行业规范，通过新型防火电缆（NG-A（BTLY）隔离型（柔性）矿物绝缘电缆）在项目的成功应用，成功总结了一套 NG-A（BTLY）隔离型（柔性）矿物绝缘电缆的施工工法。此工法施工工艺简单、可操作性强，为以后不同种类、不能性能的新型电缆敷设带来了一种新的思路，具有广泛的应用前景。2. 工法特点施工工艺简单、切实可行，适应性和可操作性强，施工工序衔接紧密、施工效率高。3. 适用范围该工法适用于 NG-A（BTLY）隔离型（柔性）矿物绝缘电缆在任何情况下，尤其适合狭小空间的竖井、吊顶内安装施工。4. 工艺原理铜字体防火绝壕层址充方火泥隔热层以上结构的电缆，由于防火泥为隔热型材料，可以为内部结构挡掉 350°C,且温度达到 350°C 时开始结壳形成陶瓷状，对内部结构进一步进行保护，铝护套 660°C+铝护套外面防火泥 350°C（注意：不管铝护套采用圆形紧压还是扎纹，防火泥必须在铝护套外面形成保护层）的保护可通过耐火标准 BS6387三项考核：即 950°C3h 火焰下不击穿，650°C30min 后承受 15min 的水喷淋（直接浸水亦可），950°C火焰下承受 15min 的敲击振动而不破坏，从而在耐火性能上完全达到 BTTZ 的考核标准。5.工艺流程及操作要点5.1 施工工艺流程NG-A(BTLY)BTLY(NG-A)矿物绝缘电缆在槽式桥架内敷设工艺流程如 F:5.2 操作要点5.2.1 施工准备1、认真熟悉图纸、技术要求、施工工序及质量要求，根据电缆回路的数量、走向和特点,根据已确定的管线综合排布敷设槽式电缆桥架。2、根据计划，编制 BTLY(NG-A)矿物绝缘电缆敷设可行的施工方案，经相关人员审核、审批通过后实施，并对现场参加施工人员进行安全技术交底。3、敷设前认真核对电缆的根数、规格、长度、走向。4、组织好人力，准备好 BTLY(NG-A)矿物绝缘电缆敷设需要的绝缘摇表、专用电缆放线架等工具。5、电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢幺幺•绳和滑轮安装好。人力放电缆时将滚轮提前安装好。6、临时联络指挥系统的设备：综合管廊内...
