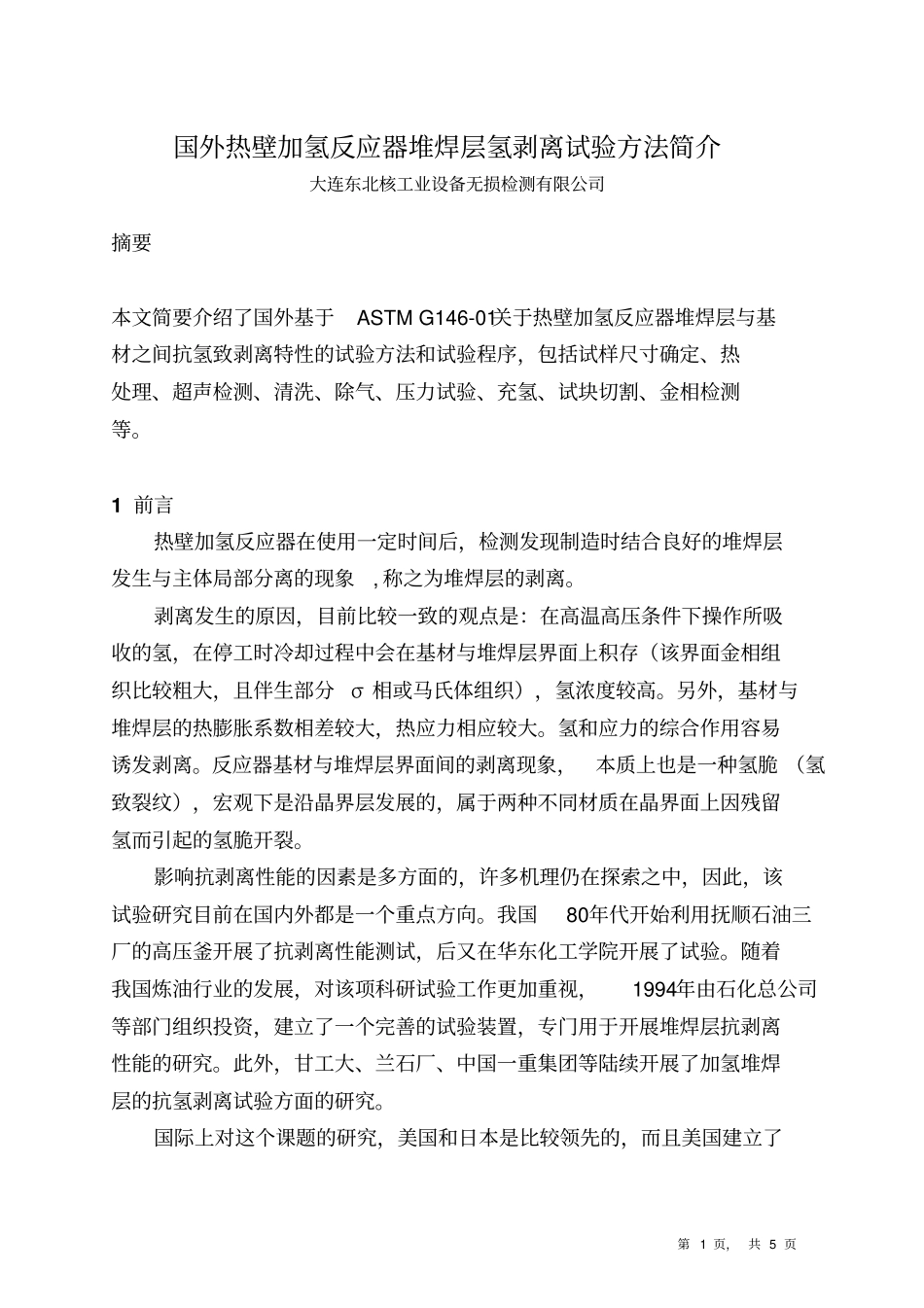

第 1 页， 共 5 页国外热壁加氢反应器堆焊层氢剥离试验方法简介大连东北核工业设备无损检测有限公司摘要本文简要介绍了国外基于ASTM G146-01关于热壁加氢反应器堆焊层与基材之间抗氢致剥离特性的试验方法和试验程序，包括试样尺寸确定、热处理、超声检测、清洗、除气、压力试验、充氢、试块切割、金相检测等。1 前言热壁加氢反应器在使用一定时间后，检测发现制造时结合良好的堆焊层发生与主体局部分离的现象, 称之为堆焊层的剥离。剥离发生的原因，目前比较一致的观点是：在高温高压条件下操作所吸收的氢，在停工时冷却过程中会在基材与堆焊层界面上积存（该界面金相组织比较粗大，且伴生部分σ 相或马氏体组织），氢浓度较高。另外，基材与堆焊层的热膨胀系数相差较大，热应力相应较大。氢和应力的综合作用容易诱发剥离。反应器基材与堆焊层界面间的剥离现象，本质上也是一种氢脆 （氢致裂纹），宏观下是沿晶界层发展的，属于两种不同材质在晶界面上因残留氢而引起的氢脆开裂。影响抗剥离性能的因素是多方面的，许多机理仍在探索之中，因此，该试验研究目前在国内外都是一个重点方向。我国80年代开始利用抚顺石油三厂的高压釜开展了抗剥离性能测试，后又在华东化工学院开展了试验。随着我国炼油行业的发展，对该项科研试验工作更加重视，1994年由石化总公司等部门组织投资，建立了一个完善的试验装置，专门用于开展堆焊层抗剥离性能的研究。此外，甘工大、兰石厂、中国一重集团等陆续开展了加氢堆焊层的抗氢剥离试验方面的研究。国际上对这个课题的研究，美国和日本是比较领先的，而且美国建立了第 2 页， 共 5 页完善的试验标准。本文重点介绍国外某公司按ASTM G146-01《高压高温加氢精制设备不锈钢 / 钢界面剥离倾向评估评定标准》进行剥离试验的试验方法和程序。2 试样制备及试验过程试样制备及试验过程按如下步骤进行：2.1 剥离试验试样取自堆焊焊接工艺评定试板，尺寸见图1。2.2 测量下述试样尺寸： (a) 直径， (b) 厚度， (c) 堆焊层厚度。2.3 将试样侧壁堆焊 TP309L+TP347，焊后的尺寸应满足图 2要求。2.4对试样进行热处理（ 705±14℃×3220 小时）。注意在 427℃以上，在密闭炉内的加热和冷却速度不得超过56℃/ 小时；从 427℃以下，试样在静止空气中冷却。热处理曲线见图3。2.5试样冷却后进行超声波检测，按ASME Sec. V, Article 4, Technique two 执行。对于在不锈钢 / 钢交界面 1 ㎜...
