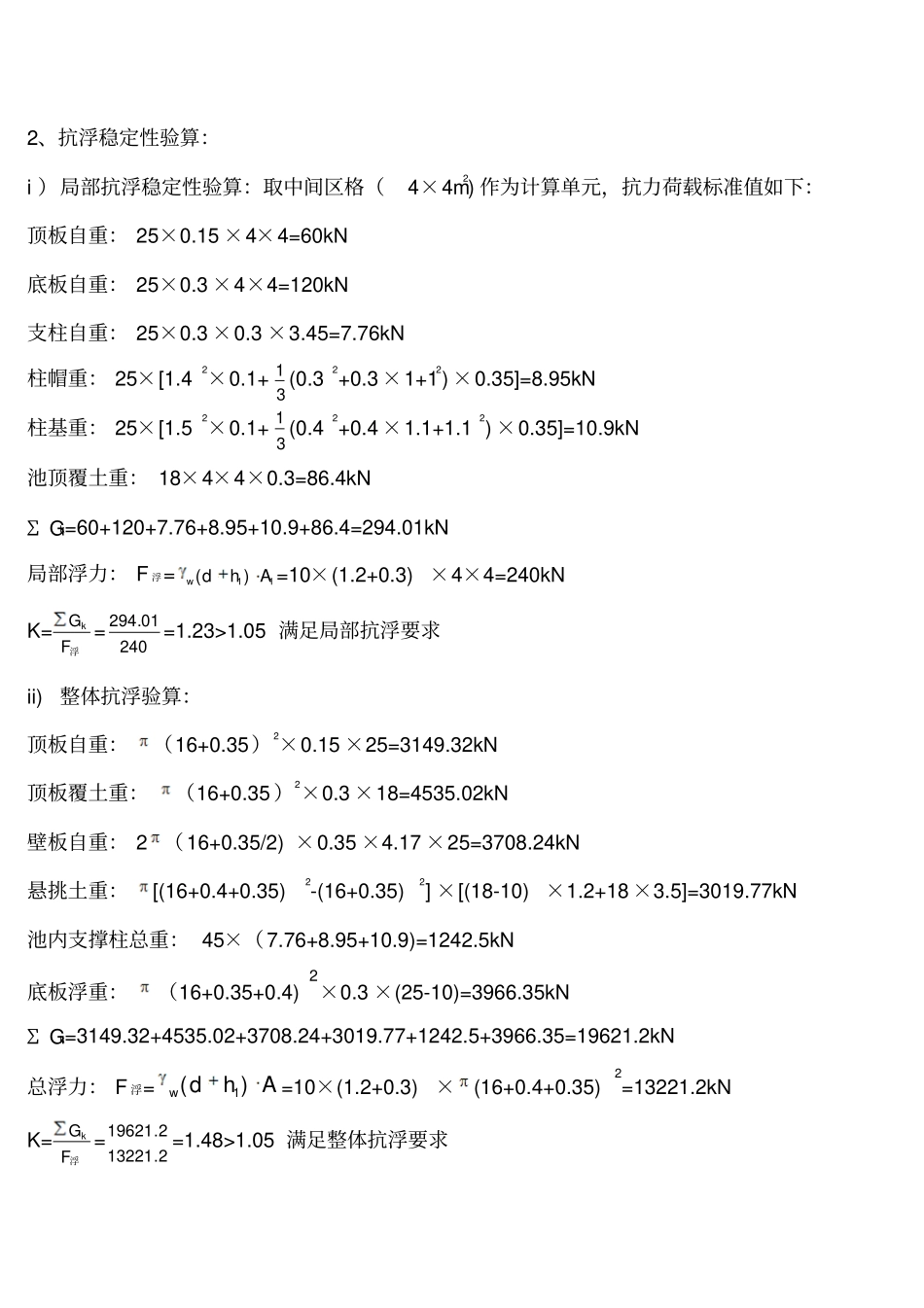

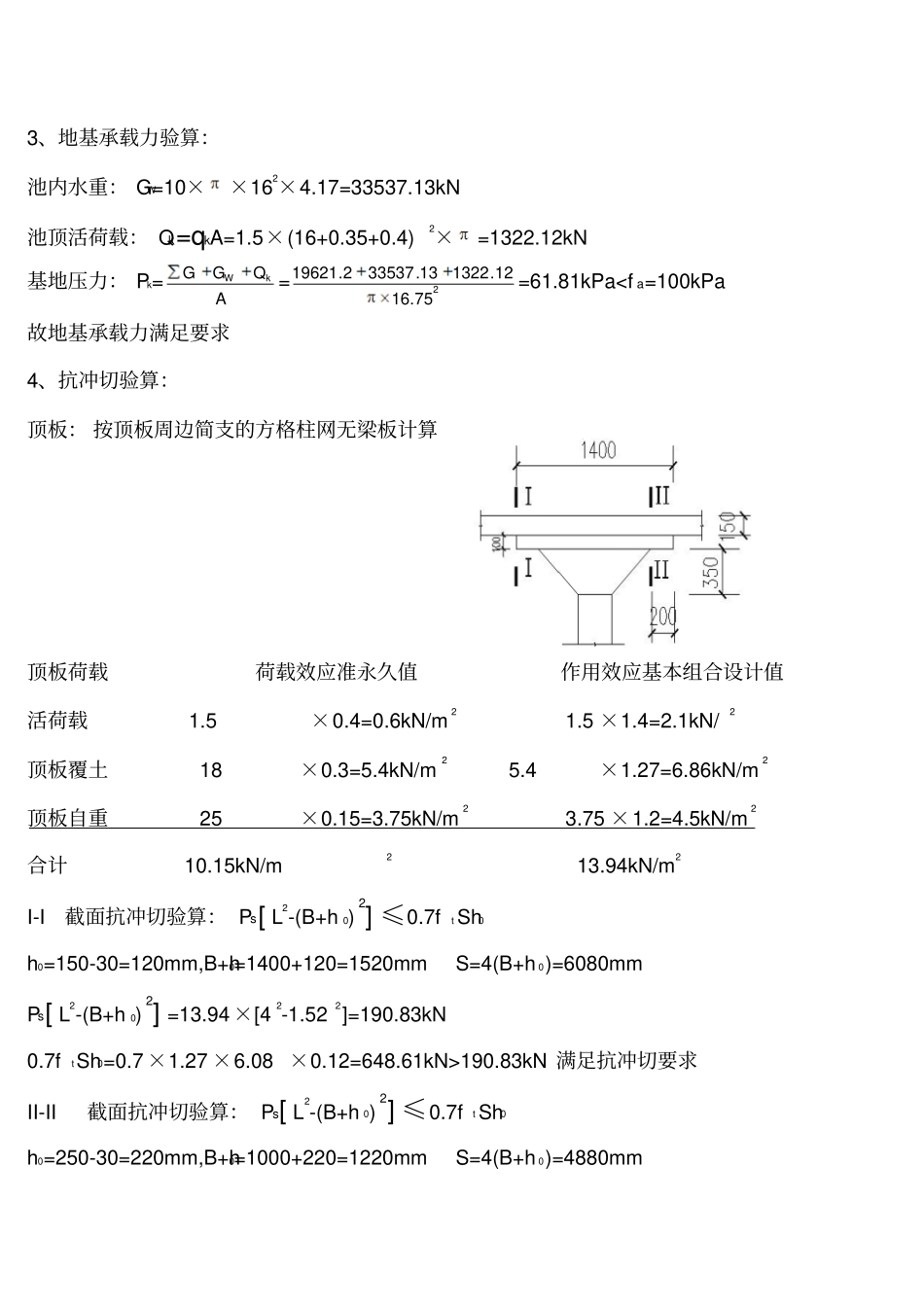

无梁板式现浇钢筋混凝土圆形水池结构计算书1、设计资料 :主要结构尺寸：内径（ d）：32m 底板厚 :0.3m 壁板高： 4.15m 壁板厚： 0.35m 顶板厚： 150mm 底板外挑宽度： 400mm荷载和地质条件：顶板活荷载： qk=1.5kN/m2 池内水深： 4m 地下水深： 1.2m（底板以上）底板覆土： 0.3m 土内摩擦角 :30* 修正后地基承载力特征值：f a=100kPa 水重力密度： 10kN/m3 回填土重度取 :18kN/m3钢筋混凝土重度： 25kN/m3 钢筋选用 HRB235和 HRB400 混凝土选用 C25，f t=1.27N/mm2,fc=11.9N/mm2 2、抗浮稳定性验算：i ）局部抗浮稳定性验算：取中间区格（4×4m2) 作为计算单元，抗力荷载标准值如下：顶板自重： 25×0.15 ×4×4=60kN 底板自重： 25×0.3 ×4×4=120kN 支柱自重： 25×0.3 ×0.3 ×3.45=7.76kN 柱帽重： 25×[1.42×0.1+31 (0.32+0.3 ×1+12) ×0.35]=8.95kN 柱基重： 25×[1.52×0.1+31 (0.42+0.4 ×1.1+1.12) ×0.35]=10.9kN 池顶覆土重： 18×4×4×0.3=86.4kN Σ Gk=60+120+7.76+8.95+10.9+86.4=294.01kN 局部浮力： F 浮=11)(Ahdw=10×(1.2+0.3) ×4×4=240kN K=浮FGk =24001.294=1.23>1.05 满足局部抗浮要求ii)整体抗浮验算：顶板自重：（16+0.35）2×0.15 ×25=3149.32kN 顶板覆土重：（16+0.35 ）2×0.3 ×18=4535.02kN 壁板自重： 2 （16+0.35/2) ×0.35 ×4.17 ×25=3708.24kN 悬挑土重：[(16+0.4+0.35)2-(16+0.35)2] ×[(18-10) ×1.2+18 ×3.5]=3019.77kN 池内支撑柱总重： 45×（7.76+8.95+10.9)=1242.5kN 底板浮重：（16+0.35+0.4)2×0.3 ×(25-10)=3966.35kN Σ Gk=3149.32+4535.02+3708.24+3019.77+1242.5+3966.35=19621.2kN 总浮力： F 浮=Ahdw)(1=10×(1.2+0.3)×(16+0.4+0.35)2=13221.2kN K=浮FGk =2.132212.19621=1.48>1.05 满足整体抗浮要求3、地基承载力验算：池内水重： GW=10××162×4.17=33537.13kN 池顶活荷载： Qk=qkA=1.5×(16+0.35+0.4)2×=1322.12kN 基地压力： Pk=AQGGkW=275.1612.132213.335372.19621=61.81kPa
