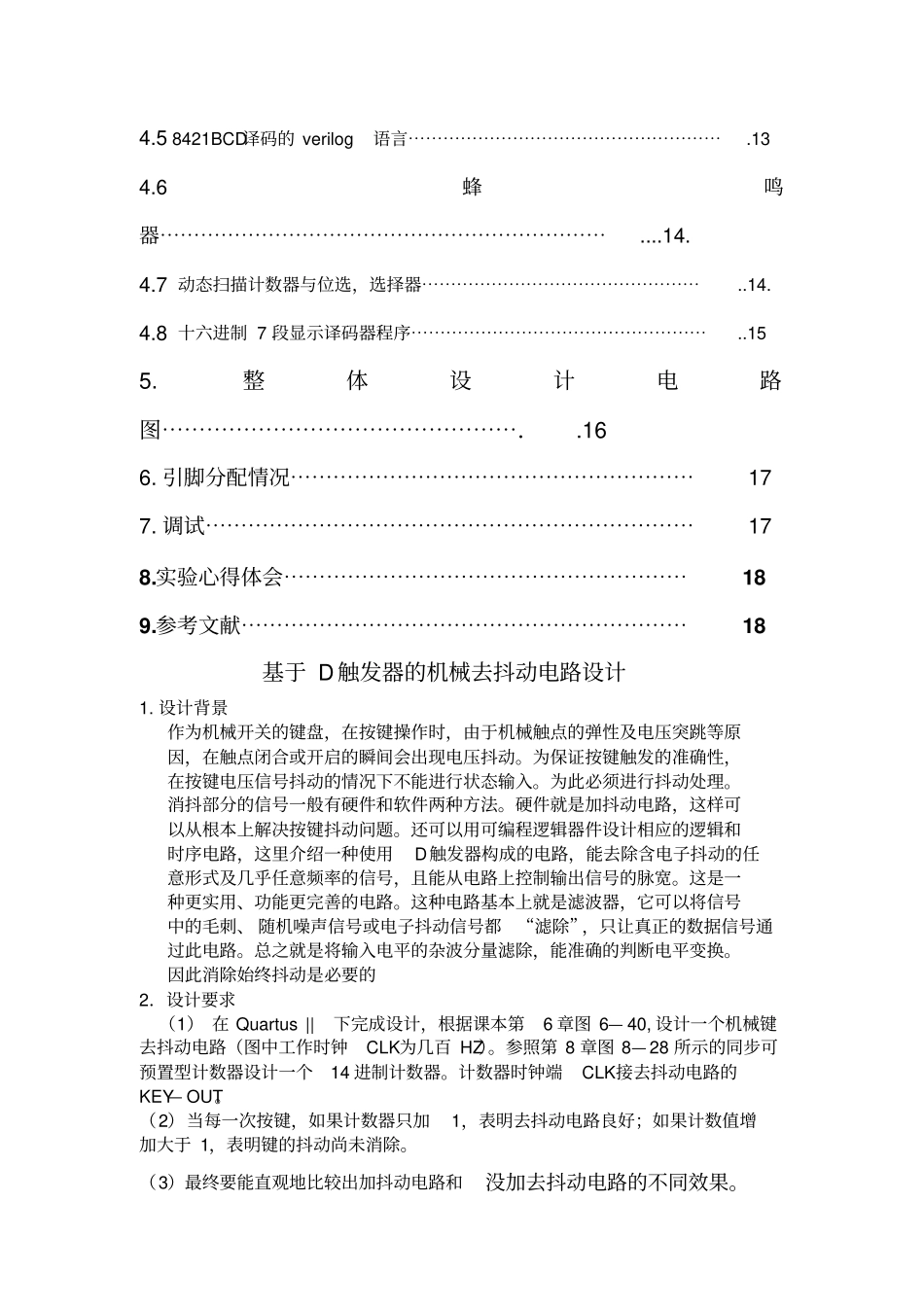

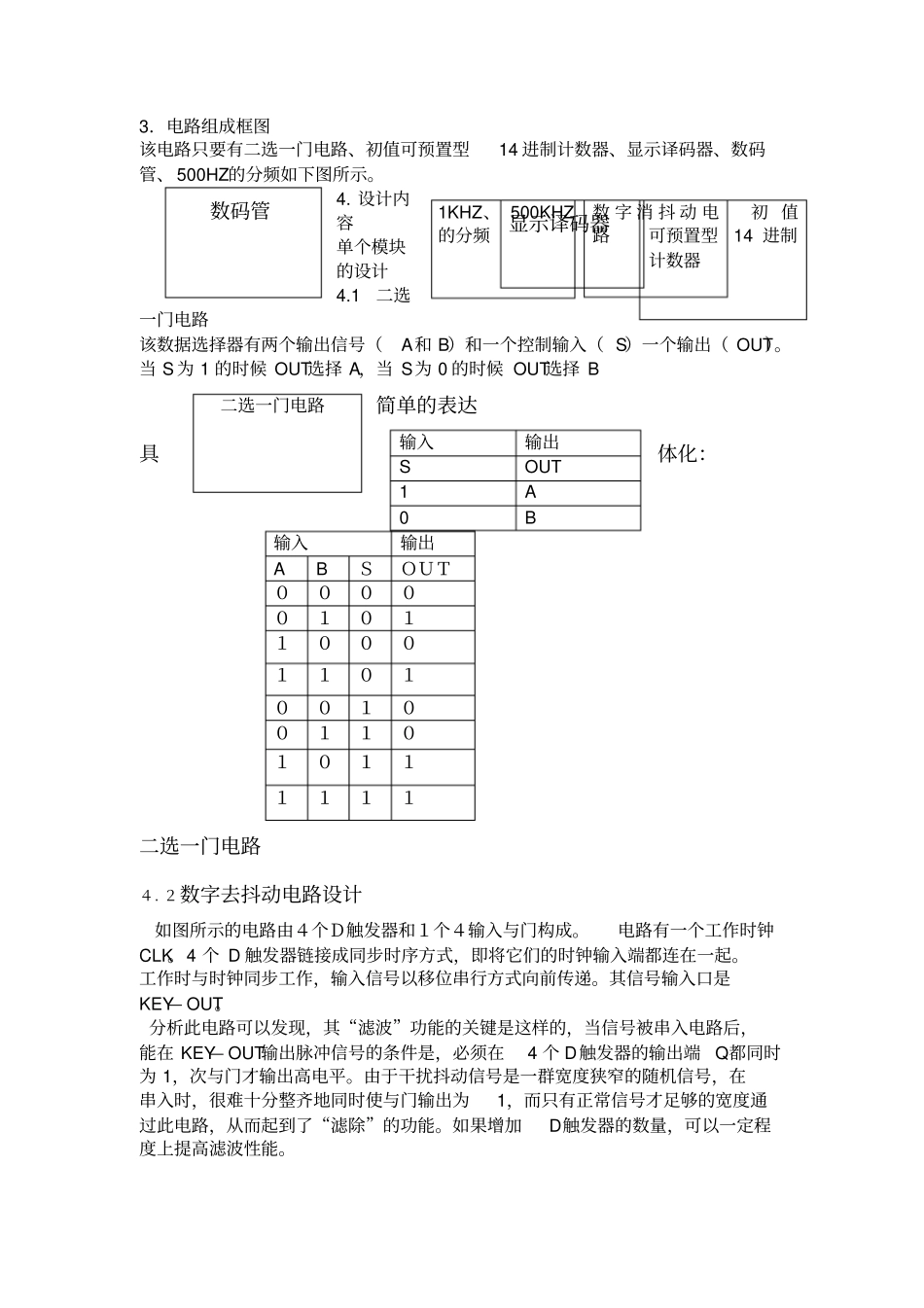

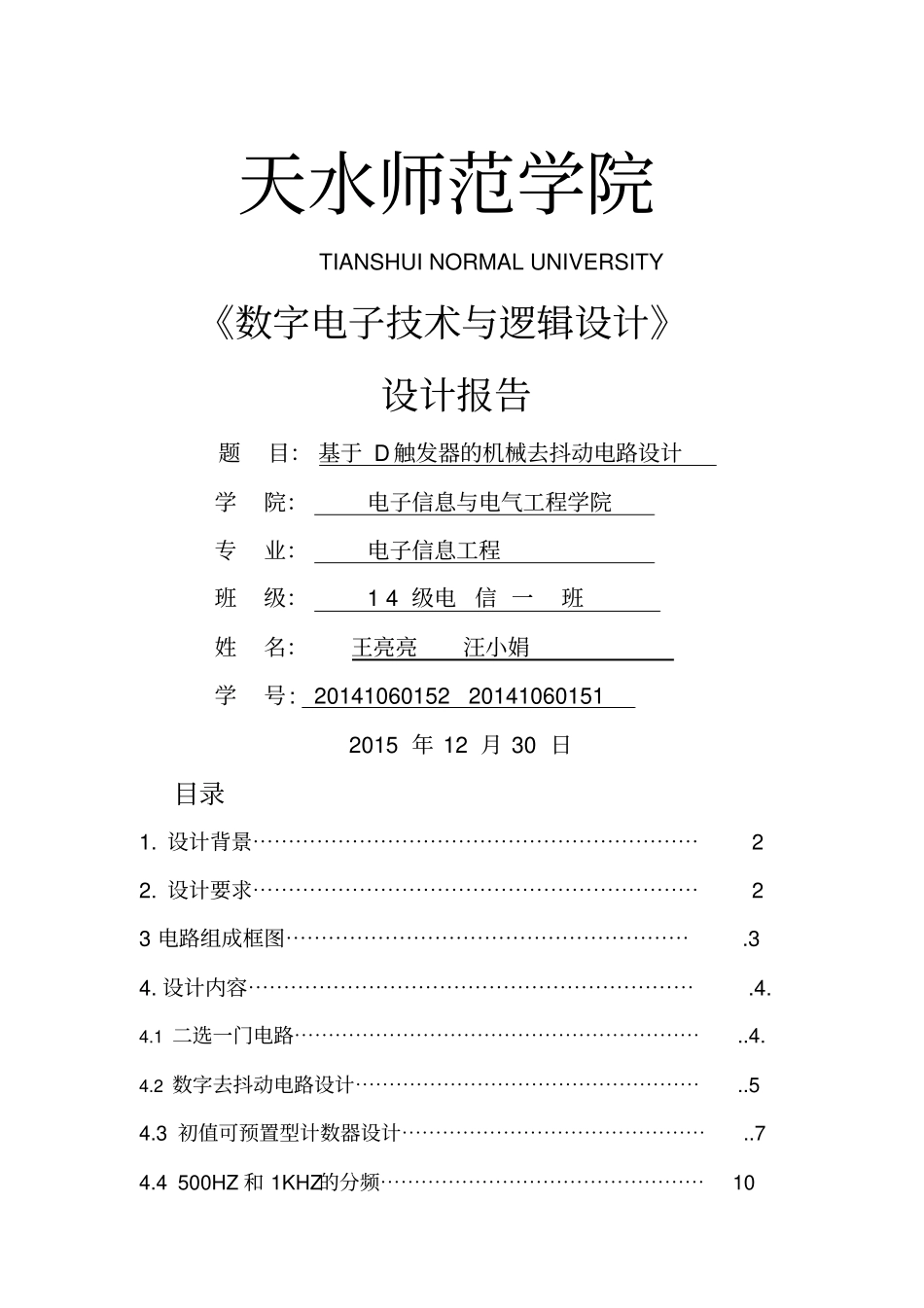

天水师范学院TIANSHUI NORMAL UNIVERSITY《数字电子技术与逻辑设计》设计报告题目： 基于 D触发器的机械去抖动电路设计学院：电子信息与电气工程学院专业：电子信息工程班级：1 4 级电信 一班姓名：王亮亮汪小娟学号:20141060152 20141060151 2015 年 12 月 30 日目录1. 设计背景⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2. 设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 3 电路组成框图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3 4. 设计内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.4. 4.1 二选一门电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..4.4.2 数字去抖动电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..5 4.3 初值可预置型计数器设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..74.4 500HZ 和 1KHZ的分频⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 4.5 8421BCD译码的 verilog语言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.13 4.6蜂鸣器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....14.4.7 动态扫描计数器与位选，选择器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..14. 4.8 十六进制 7 段显示译码器程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..15 5.整体设计电路图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..16 6. 引脚分配情况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 7. 调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯178.实验心得体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 9.参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 基于 D触发器的机械去抖动电路设计1. 设计背景作为机械开关的键盘，在按键操作时，由于机械触点的弹性及电压突跳等原因，在触点闭合或开启的瞬间会出现电压抖动。为保证按键触发的准确性，在按键电压信号抖动的情况下不能进行状态输入。为此必须进行抖动处理。消抖部分的信号一般有硬件和软件两种方法。硬件就是加抖动电路，这样可以从根本上解决按键抖动问题。还可以用可编程逻辑器件设计相应的逻辑和时序电路，这里介绍一种使用D触发器构成的电路，能去除含电子抖动的任意形式及几乎任意频率的信号，且能从电路上控制输出信号的脉宽。这是一种更实用、功能更完善的电路。这种电路基本上就是滤波器，它可以将信号中的毛刺、 随机噪声信号或电子抖动信号都“滤除”，只让真正的数据信号通过此电路。总之就是将输入电平的杂波分量滤除，能准确的判断电平...
