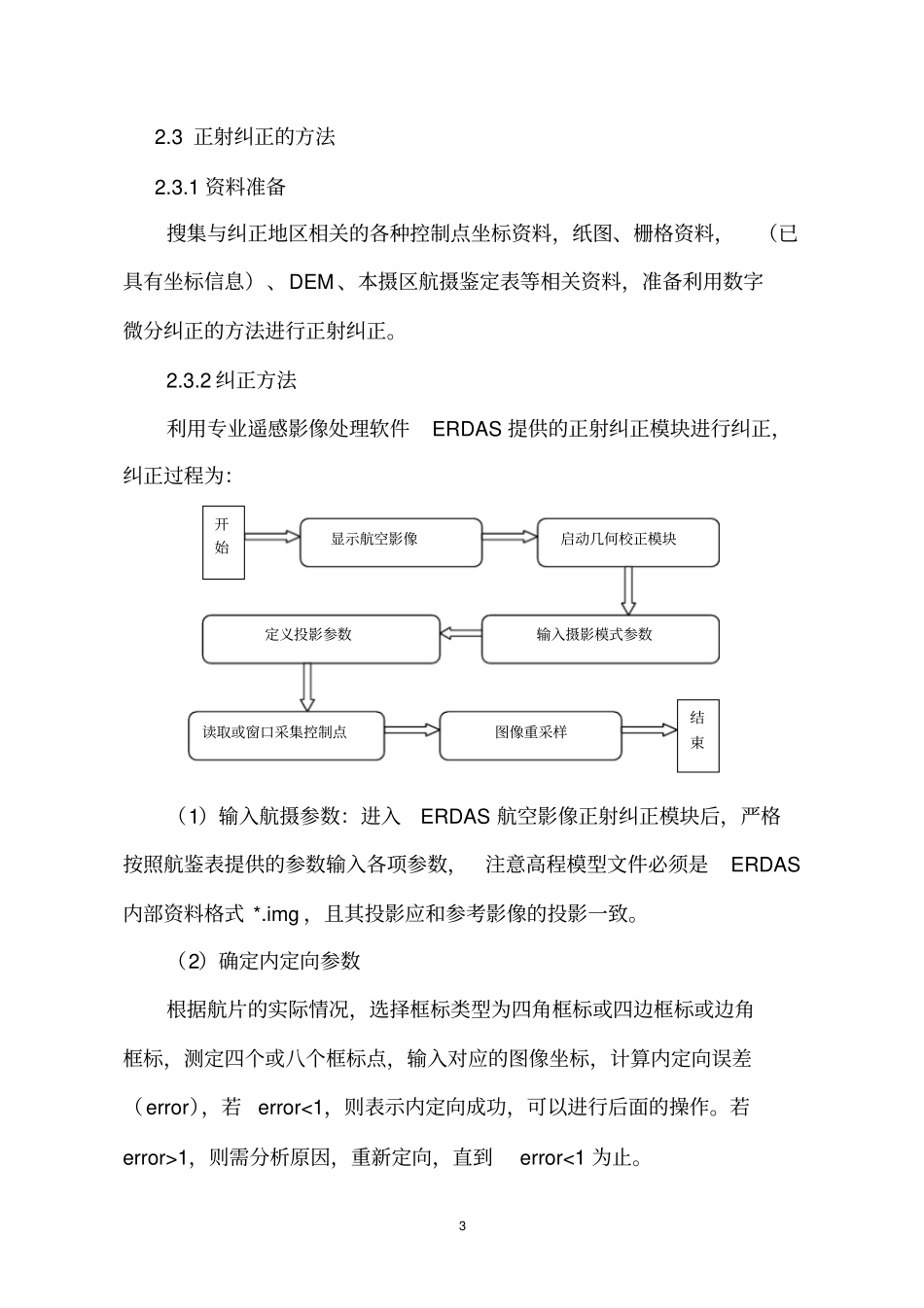

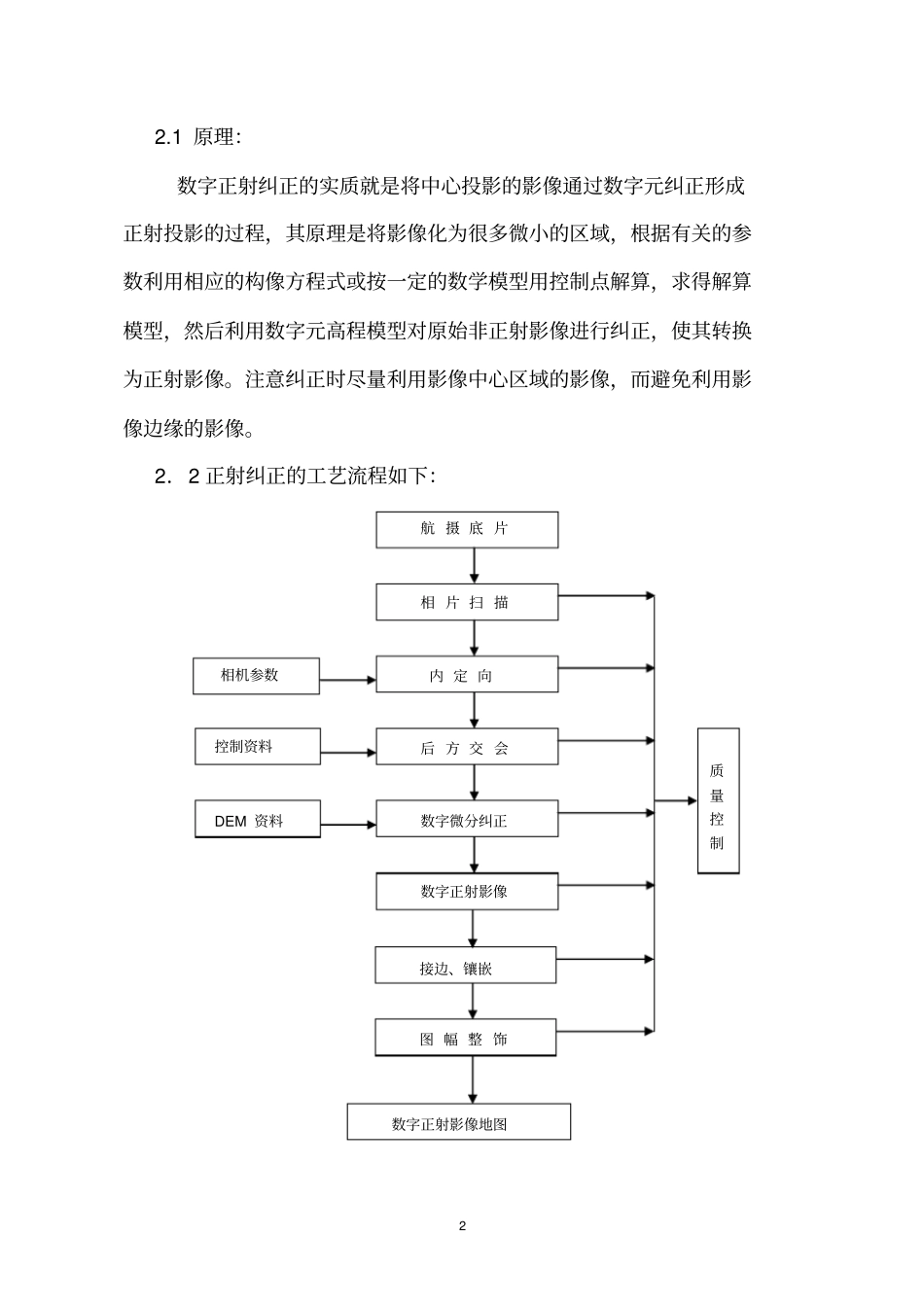

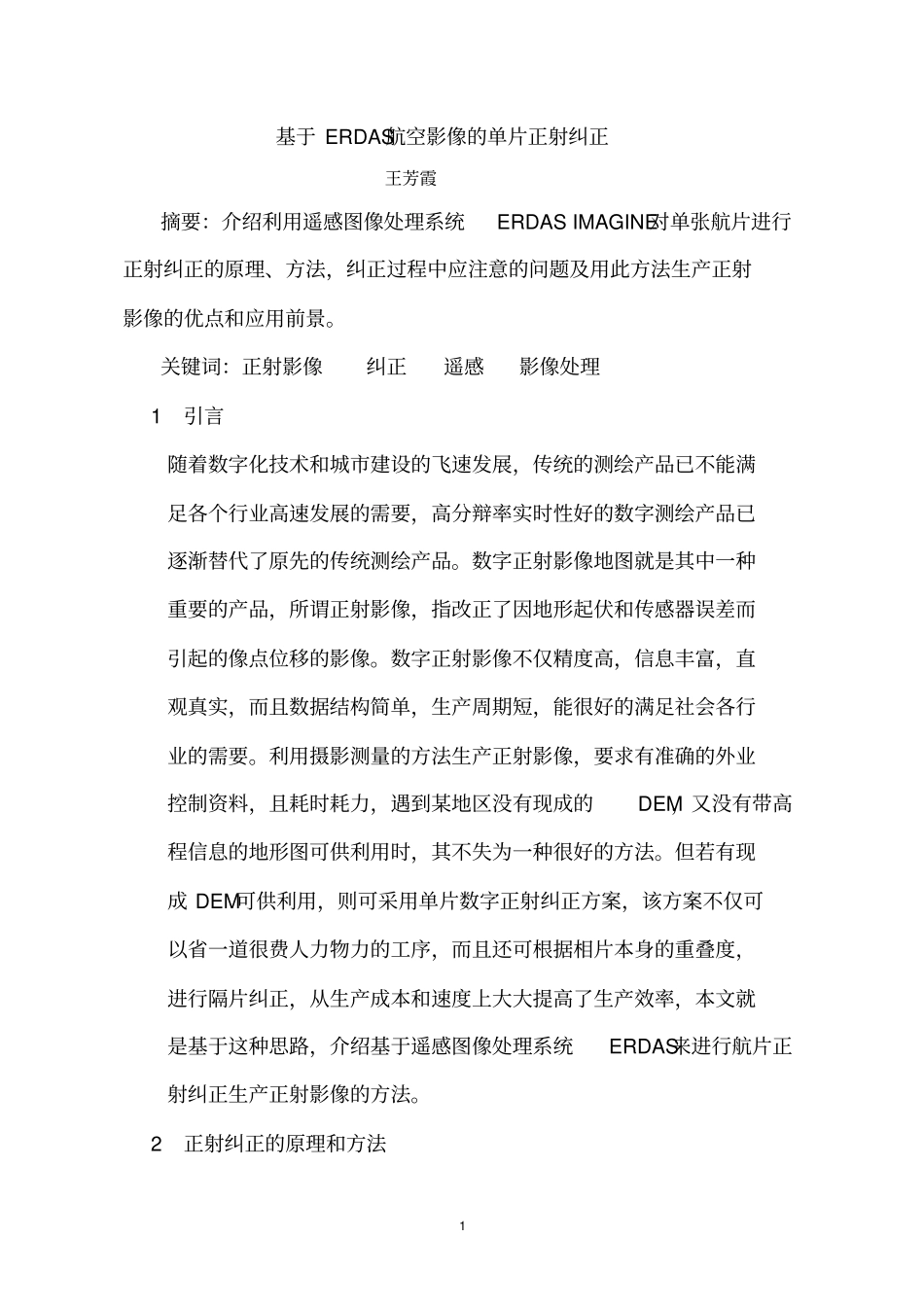

1 基于 ERDAS航空影像的单片正射纠正王芳霞摘要:介绍利用遥感图像处理系统ERDAS IMAGINE对单张航片进行正射纠正的原理、方法,纠正过程中应注意的问题及用此方法生产正射影像的优点和应用前景。关键词:正射影像纠正遥感影像处理1引言随着数字化技术和城市建设的飞速发展,传统的测绘产品已不能满足各个行业高速发展的需要,高分辩率实时性好的数字测绘产品已逐渐替代了原先的传统测绘产品。数字正射影像地图就是其中一种重要的产品,所谓正射影像,指改正了因地形起伏和传感器误差而引起的像点位移的影像。数字正射影像不仅精度高,信息丰富,直观真实,而且数据结构简单,生产周期短,能很好的满足社会各行业的需要。利用摄影测量的方法生产正射影像,要求有准确的外业控制资料,且耗时耗力,遇到某地区没有现成的DEM,又没有带高程信息的地形图可供利用时,其不失为一种很好的方法。但若有现成 DEM可供利用,则可采用单片数字正射纠正方案,该方案不仅可以省一道很费人力物力的工序,而且还可根据相片本身的重叠度,进行隔片纠正,从生产成本和速度上大大提高了生产效率,本文就是基于这种思路,介绍基于遥感图像处理系统ERDAS来进行航片正射纠正生产正射影像的方法。2正射纠正的原理和方法2 2.1 原理:数字正射纠正的实质就是将中心投影的影像通过数字元纠正形成正射投影的过程,其原理是将影像化为很多微小的区域,根据有关的参数利用相应的构像方程式或按一定的数学模型用控制点解算,求得解算模型,然后利用数字元高程模型对原始非正射影像进行纠正,使其转换为正射影像。注意纠正时尽量利用影像中心区域的影像,而避免利用影像边缘的影像。2.2 正射纠正的工艺流程如下:航 摄 底 片相 片 扫 描内 定 向后 方 交 会数字微分纠正数字正射影像质量控制相机参数控制资料DEM 资料接边、镶嵌图 幅 整 饰数字正射影像地图3 2.3 正射纠正的方法2.3.1 资料准备搜集与纠正地区相关的各种控制点坐标资料,纸图、栅格资料,(已具有坐标信息)、DEM 、本摄区航摄鉴定表等相关资料,准备利用数字微分纠正的方法进行正射纠正。2.3.2 纠正方法利用专业遥感影像处理软件ERDAS 提供的正射纠正模块进行纠正,纠正过程为:(1)输入航摄参数:进入ERDAS 航空影像正射纠正模块后,严格按照航鉴表提供的参数输入各项参数,注意高程模型文件必须是ERDAS内部资料格式 *.img ,且其投影应和参考影像的投影一致。(2)确定内定向参...
