声控开关的工作原理及制作论文资料VIP免费

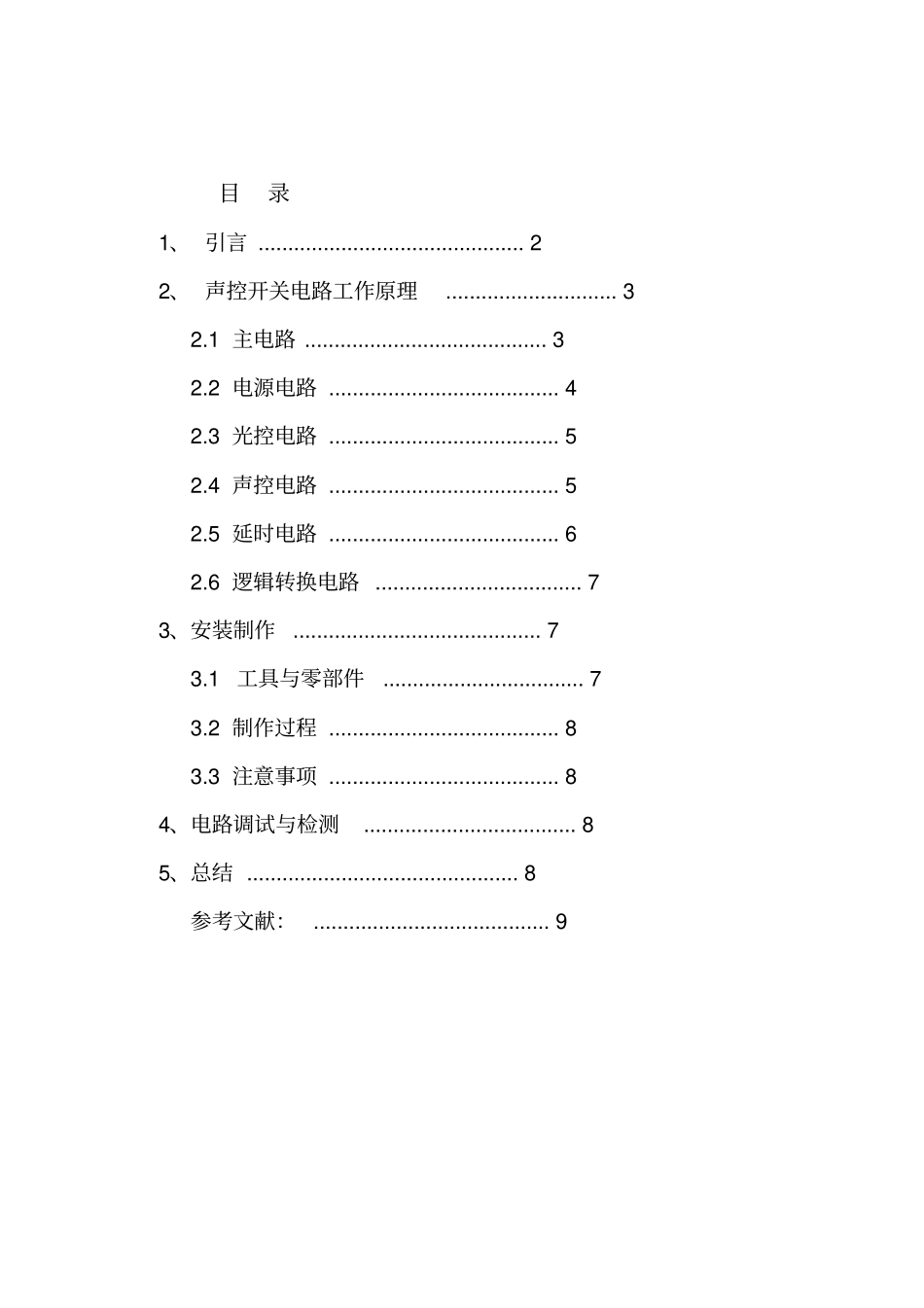

目录1、 引言 ............................................. 2 2、 声控开关电路工作原理............................. 3 2.1 主电路 ......................................... 3 2.2 电源电路 ....................................... 4 2.3 光控电路 ....................................... 5 2.4 声控电路 ....................................... 5 2.5 延时电路 ....................................... 6 2.6 逻辑转换电路 ................................... 7 3、安装制作.......................................... 7 3.1 工具与零部件 .................................. 7 3.2 制作过程 ....................................... 8 3.3 注意事项 ....................................... 8 4、电路调试与检测.................................... 8 5、总结 .............................................. 8 参考文献： ........................................ 9 2 声控开关的原理及制作曾强（贵州省安顺学院物理与电子科学系，贵州安顺 561000 ）摘要：在学校、机关及厂矿的公共场所和居民居住区的公共楼道里普遍使用的都是机械手动开关。由于机械手动开关经常被人为拨动，致使用了一段时间后就开始出现各种各样的原因使许多灯泡点亮长明的现象，这样既缩短了灯泡的寿命，又浪费了国家的电量，为国家、单位、个人造成了很多的经济损失。另外，由于频繁开关或其他的人为因素，墙壁开关的损坏率很高，既增大了维修量、浪费了资金，又容易造成事故隐患。本项目研究的是一种利用声、光双重控制功能的无触点开关。开关控制电路主要由声控部分、光控部分和延时处理部分组成。白天光控电路对外界光亮程度进行检测，由于光亮程度较强，光敏三极管呈现小电阻使晶闸管呈现截止状态，无论多大的声音干扰也不能开灯，从而实现白天灯泡不亮。晚上或遇到阴天，光敏三极管感受到较暗的光强度并输出较大的电阻使晶闸管呈现导通状态，遇到声响时，通过声控电路使灯泡自动点亮，并实现延时，从而实现自动控制。这种开关特别适用于住宅楼、办公楼楼道、走廊、仓库、地下室及厕所等公共场所的照明灯的自动控制，是一种集声、光、延时于一体的既节电又方便的自动控制开关。关键词 ：开关； 声光控制；延时1、 引言当前能源问题己经成为全世界共同关注的焦点问题。按照中央...
