太阳能电池前清洗制绒工艺指导书VIP免费

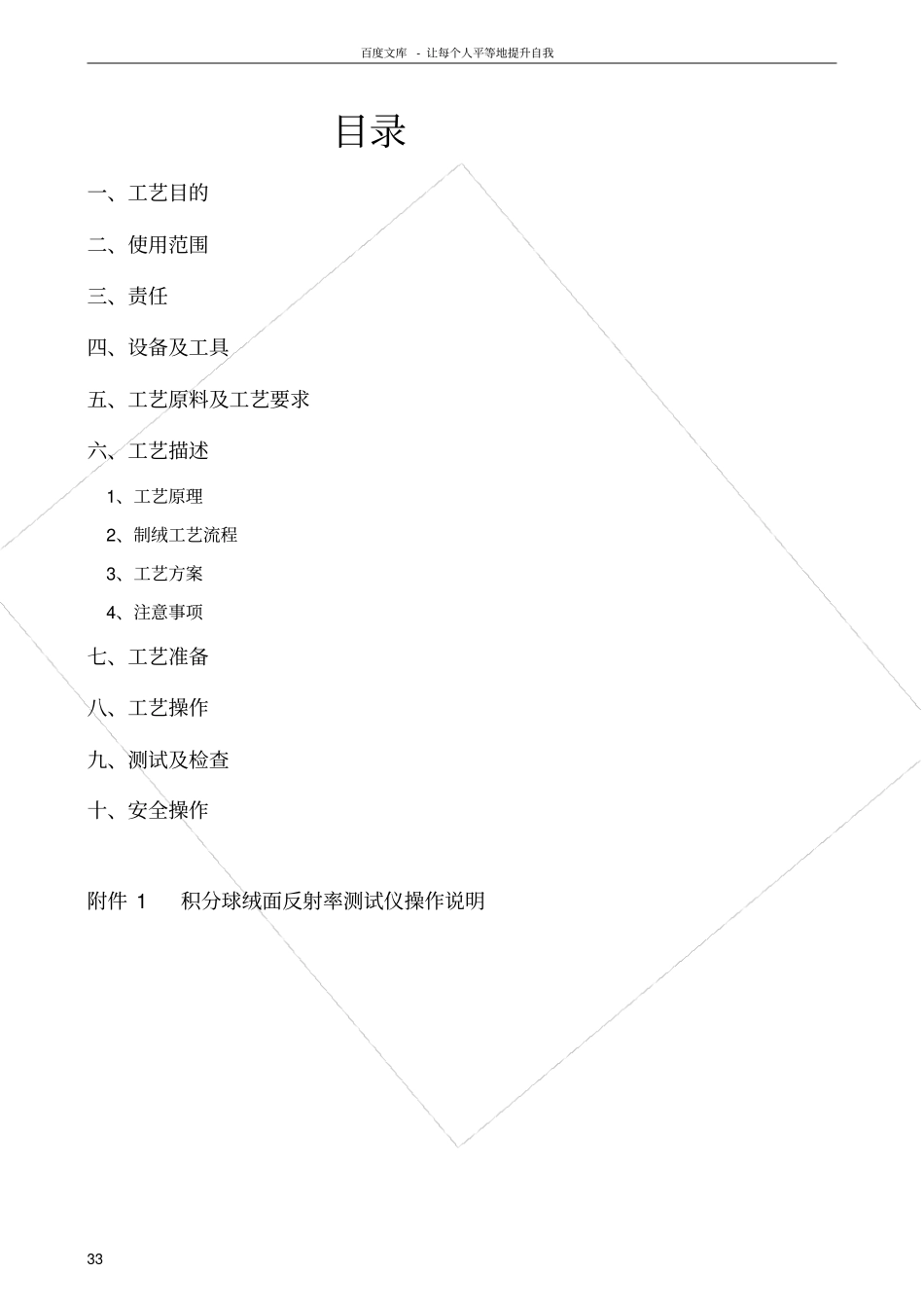

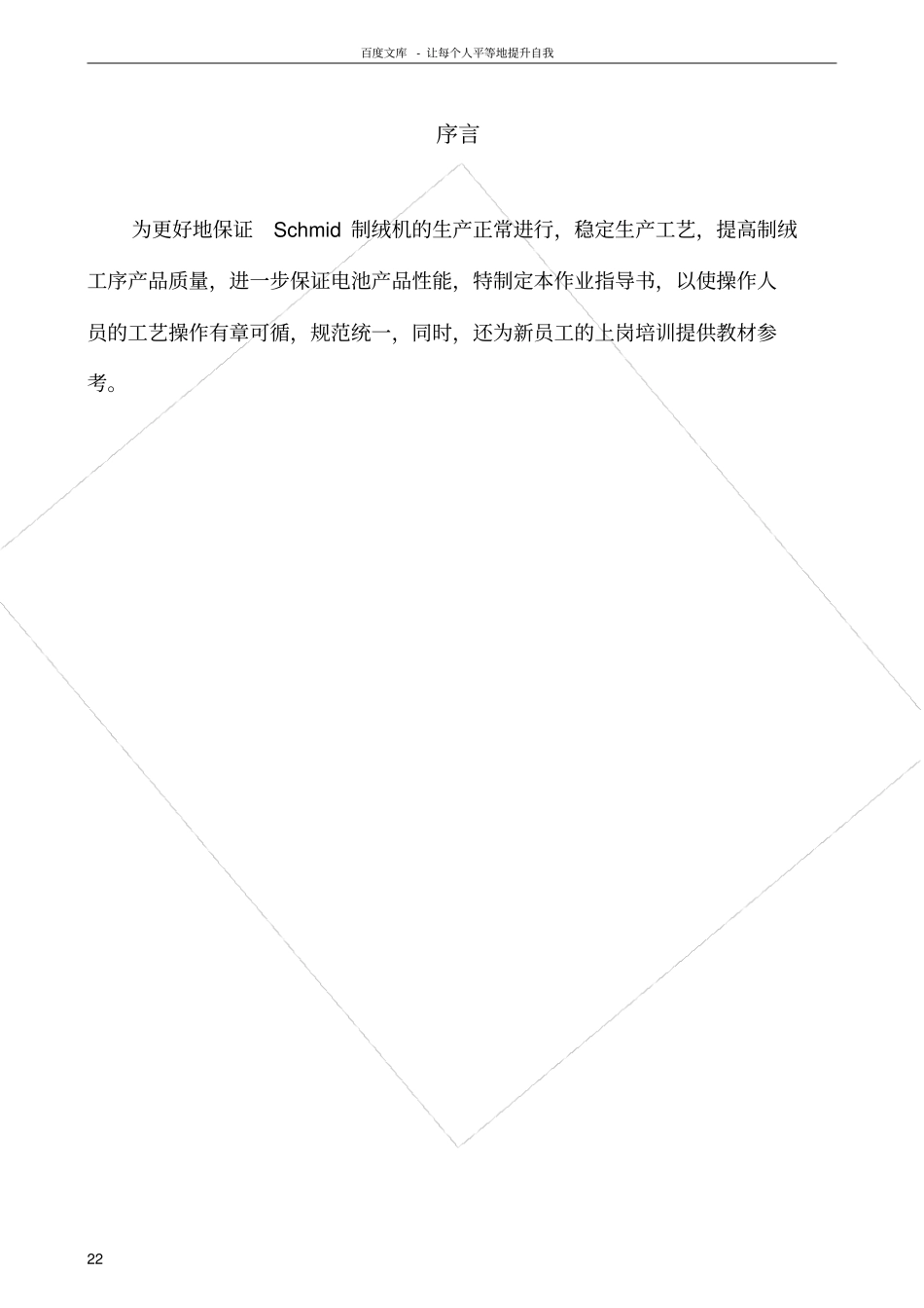

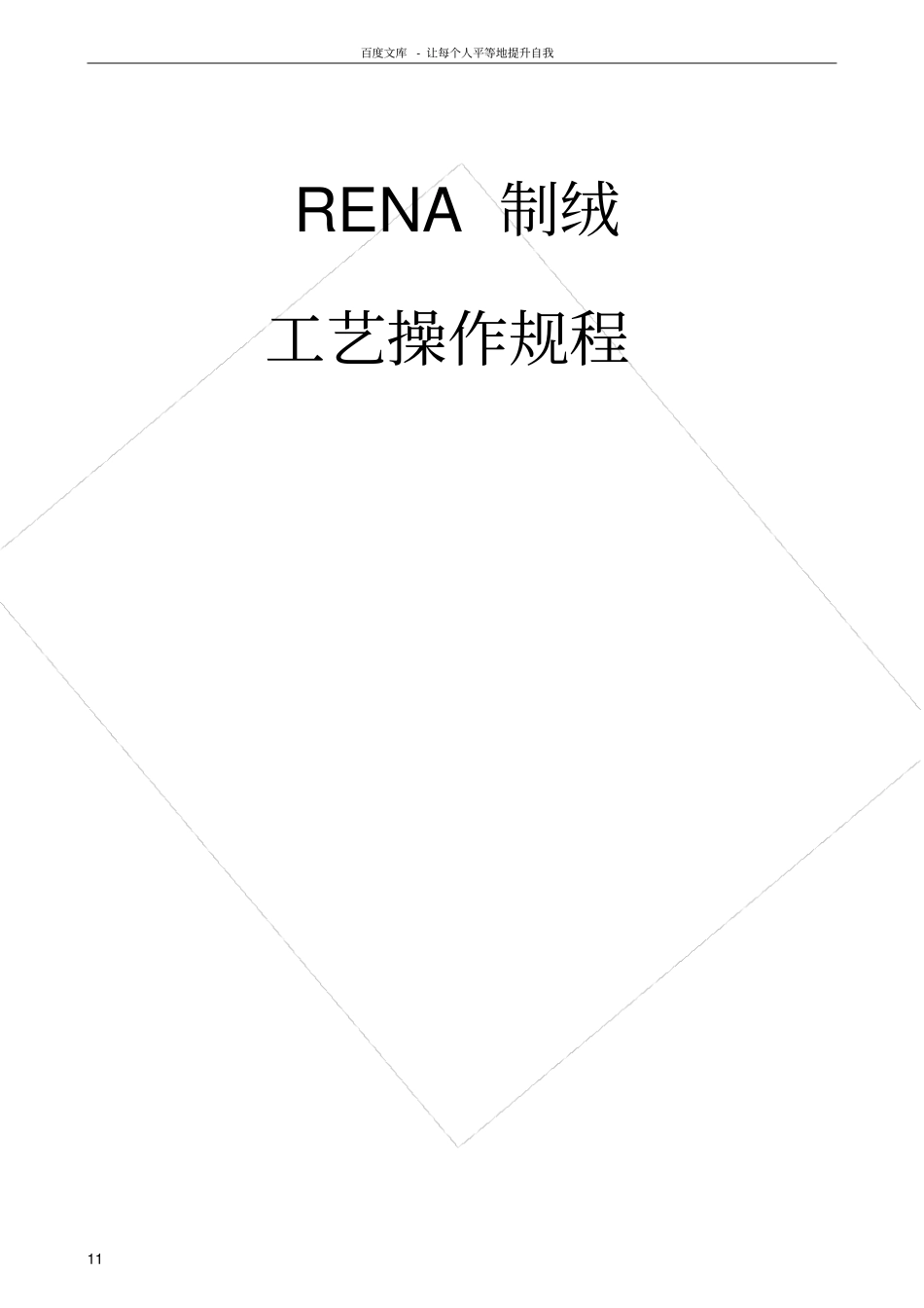

百度文库- 让每个人平等地提升自我11 RENA 制绒工艺操作规程百度文库- 让每个人平等地提升自我22 序言为更好地保证Schmid 制绒机的生产正常进行，稳定生产工艺，提高制绒工序产品质量，进一步保证电池产品性能，特制定本作业指导书，以使操作人员的工艺操作有章可循，规范统一，同时，还为新员工的上岗培训提供教材参考。百度文库- 让每个人平等地提升自我33 目录一、工艺目的二、使用范围三、责任四、设备及工具五、工艺原料及工艺要求六、工艺描述1、工艺原理2、制绒工艺流程3、工艺方案4、注意事项七、工艺准备八、工艺操作九、测试及检查十、安全操作附件 1 积分球绒面反射率测试仪操作说明百度文库- 让每个人平等地提升自我44 制绒工艺操作规程1、工艺目的：制绒工艺就是利用线锯切割时在硅片表面形成的损伤层及硅片表面的缺陷，通过硝酸与氢氟酸的混合溶液对硅片表面进行化学腐蚀。使硅片在微观上形成高低不平的表面，增加电池片表面的受光面积，降低反射率，从而提高太阳电池的转换效率。2、设备及工具：SCHIMID制绒机、电子天平、 PVC手套、口罩、防护服、防护眼罩、防护套袖、橡胶手套、防酸碱胶鞋、 methrohm 浓度分析仪、 D8 绒面反射仪。3、适用范围：电池车间制绒工序SCHIMID制绒设备4、职责：本工艺操作规程由工艺工程师负责制订、修改、解释5、工艺原料及工艺要求：合格的多晶硅片、 HNO3（65%、电子级）、HF（49%、电子级）、KOH（50%、电子级）、HCl（37%、电子级）、DI 水（大于 15 MΩ · cm、6bar）、冷却水（ 4bar）、压缩空气（ 6 bar，除油、除水、除粉尘） 、排风（）、环境温度 20℃～ 30℃、相对湿度 40％～ 65％。6、工艺描述：、工艺原理：SCHIMID制绒工艺主要包括三部分：硝酸与氢氟酸混合液腐蚀→ 氢氧化钾腐蚀→ 盐酸与氢氟酸混合溶液清洗在制绒过程中，首先是硝酸与硅在损伤层与缺陷处发生化学反应，形成氧化硅，然后氢氟酸与氧化硅反应生成硅的络合物（H2SiF 6）与水，这样去损伤层与制绒同时进行，从而缩短了工艺流程。制绒之后的硅片经过KOH溶液去除硅片表面的多孔硅以及中和腐蚀槽中未清洗干净的酸液，再经过DI 水冲洗去掉表面残留的碱液。最后利用 HF与 HCl 的混合溶液除去硅片表面的各种金属离子等杂质，并用 DI 水冲洗酸百度文库- 让每个人平等地提升自我55 性表面，最后用压缩空气将硅片表面吹干。制绒过程的反应方程式如下：1) Si+4HNO 3=SiO2+4NO2+2H2O 2...
