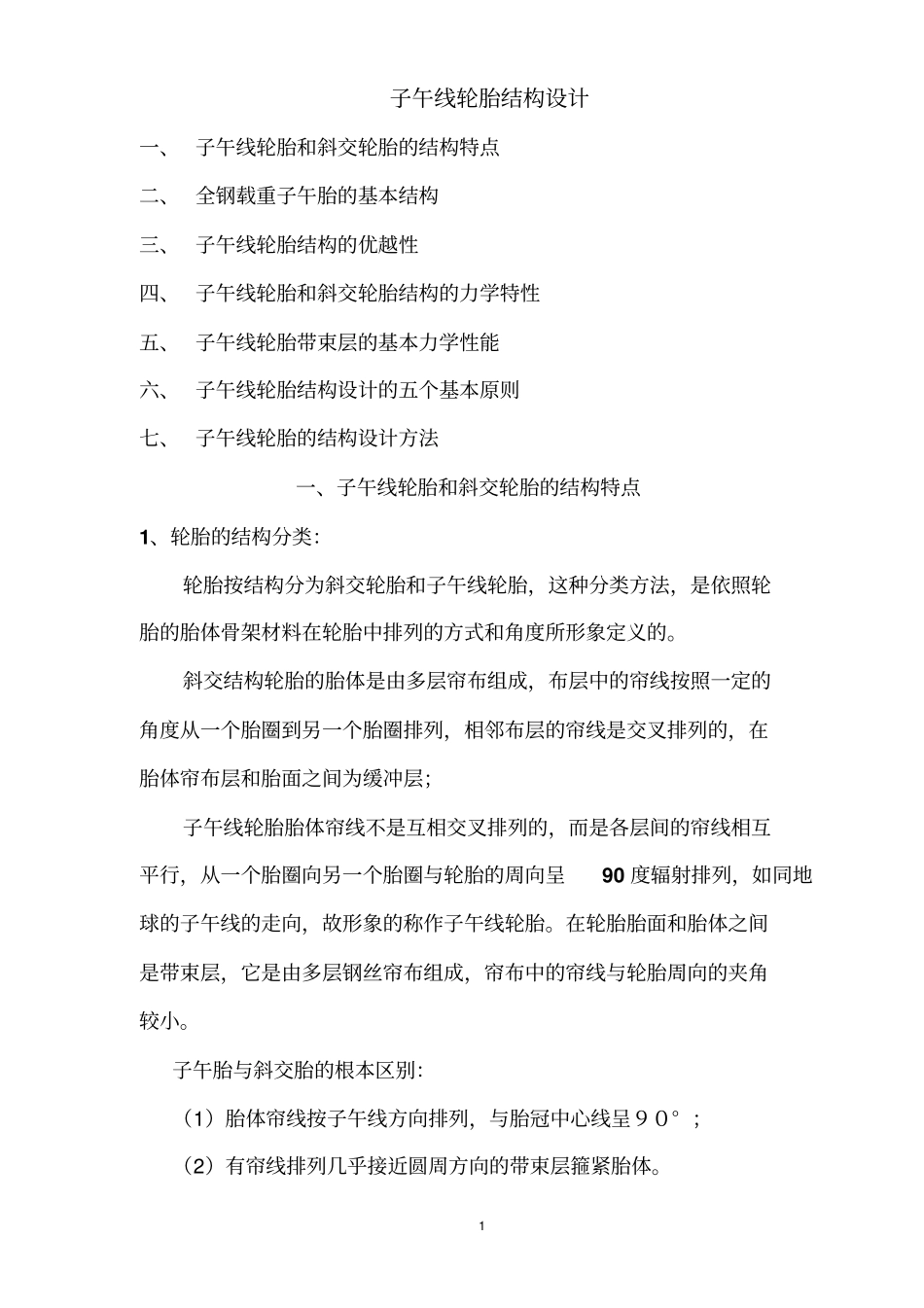

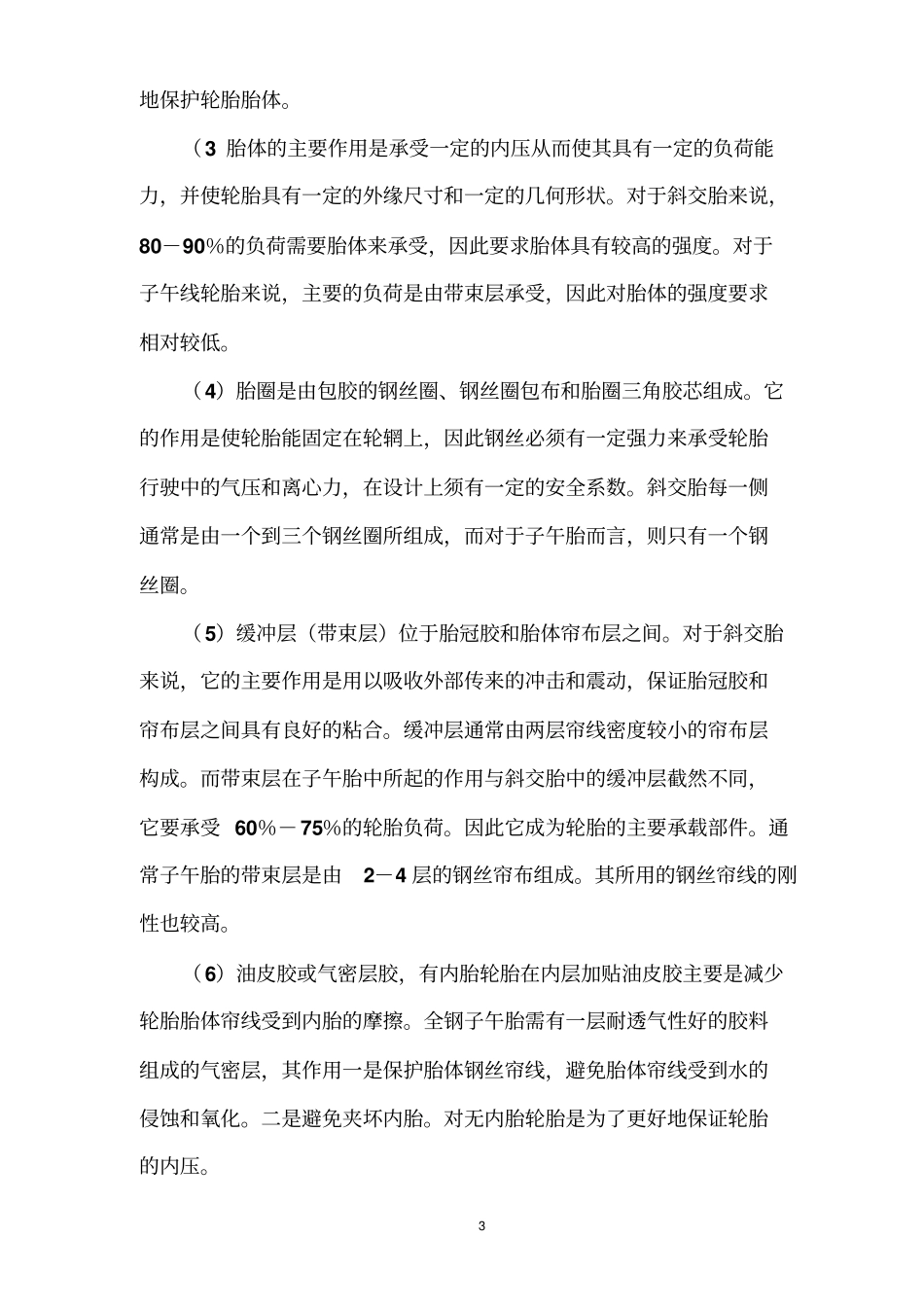

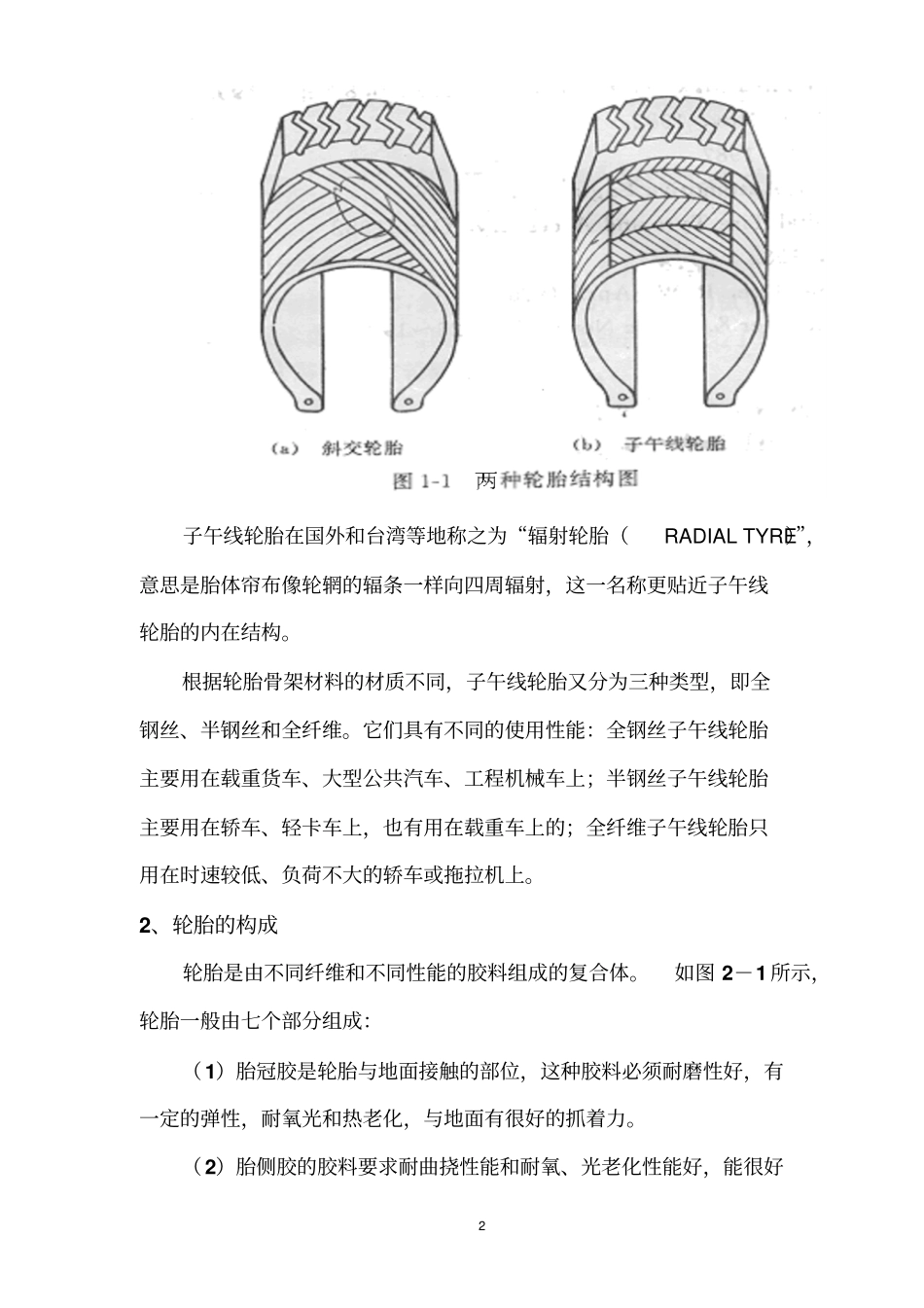

1 子午线轮胎结构设计一、 子午线轮胎和斜交轮胎的结构特点二、 全钢载重子午胎的基本结构三、 子午线轮胎结构的优越性四、 子午线轮胎和斜交轮胎结构的力学特性五、 子午线轮胎带束层的基本力学性能六、 子午线轮胎结构设计的五个基本原则七、 子午线轮胎的结构设计方法一、子午线轮胎和斜交轮胎的结构特点1、轮胎的结构分类:轮胎按结构分为斜交轮胎和子午线轮胎,这种分类方法,是依照轮胎的胎体骨架材料在轮胎中排列的方式和角度所形象定义的。斜交结构轮胎的胎体是由多层帘布组成,布层中的帘线按照一定的角度从一个胎圈到另一个胎圈排列,相邻布层的帘线是交叉排列的,在胎体帘布层和胎面之间为缓冲层;子午线轮胎胎体帘线不是互相交叉排列的,而是各层间的帘线相互平行,从一个胎圈向另一个胎圈与轮胎的周向呈90 度辐射排列,如同地球的子午线的走向,故形象的称作子午线轮胎。在轮胎胎面和胎体之间是带束层,它是由多层钢丝帘布组成,帘布中的帘线与轮胎周向的夹角较小。子午胎与斜交胎的根本区别:(1)胎体帘线按子午线方向排列,与胎冠中心线呈90° ;(2)有帘线排列几乎接近圆周方向的带束层箍紧胎体。2 子午线轮胎在国外和台湾等地称之为“辐射轮胎(RADIAL TYRE)”,意思是胎体帘布像轮辋的辐条一样向四周辐射,这一名称更贴近子午线轮胎的内在结构。根据轮胎骨架材料的材质不同,子午线轮胎又分为三种类型,即全钢丝、半钢丝和全纤维。它们具有不同的使用性能:全钢丝子午线轮胎主要用在载重货车、大型公共汽车、工程机械车上;半钢丝子午线轮胎主要用在轿车、轻卡车上,也有用在载重车上的;全纤维子午线轮胎只用在时速较低、负荷不大的轿车或拖拉机上。2、轮胎的构成轮胎是由不同纤维和不同性能的胶料组成的复合体。如图 2-1 所示,轮胎一般由七个部分组成:(1)胎冠胶是轮胎与地面接触的部位,这种胶料必须耐磨性好,有一定的弹性,耐氧光和热老化,与地面有很好的抓着力。(2)胎侧胶的胶料要求耐曲挠性能和耐氧、光老化性能好,能很好3 地保护轮胎胎体。(3 胎体的主要作用是承受一定的内压从而使其具有一定的负荷能力,并使轮胎具有一定的外缘尺寸和一定的几何形状。对于斜交胎来说,80-90%的负荷需要胎体来承受,因此要求胎体具有较高的强度。对于子午线轮胎来说,主要的负荷是由带束层承受,因此对胎体的强度要求相对较低。(4)胎圈是由包胶的钢丝圈、钢丝圈包布和胎圈三角胶芯组成。它的作用是使...
