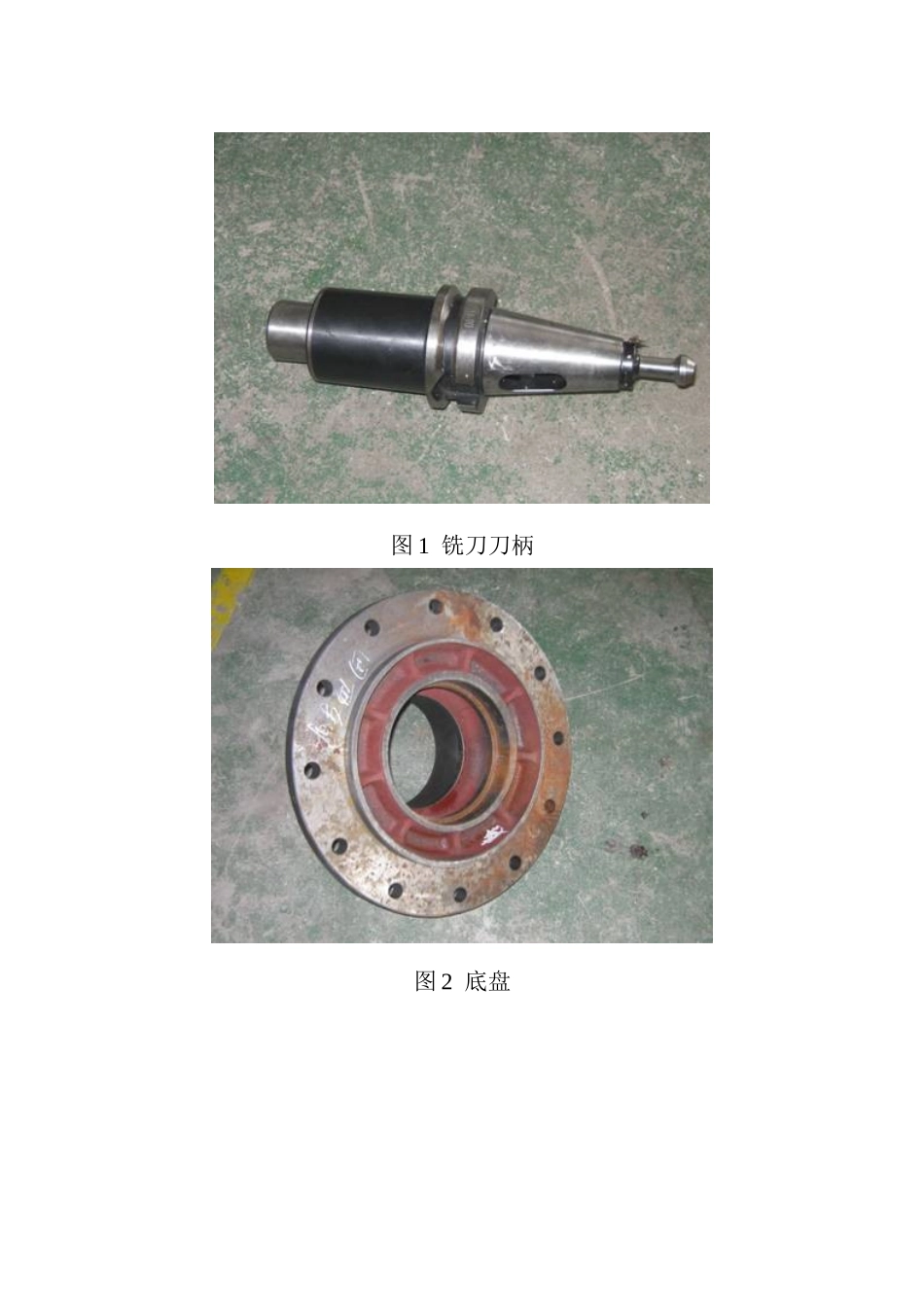

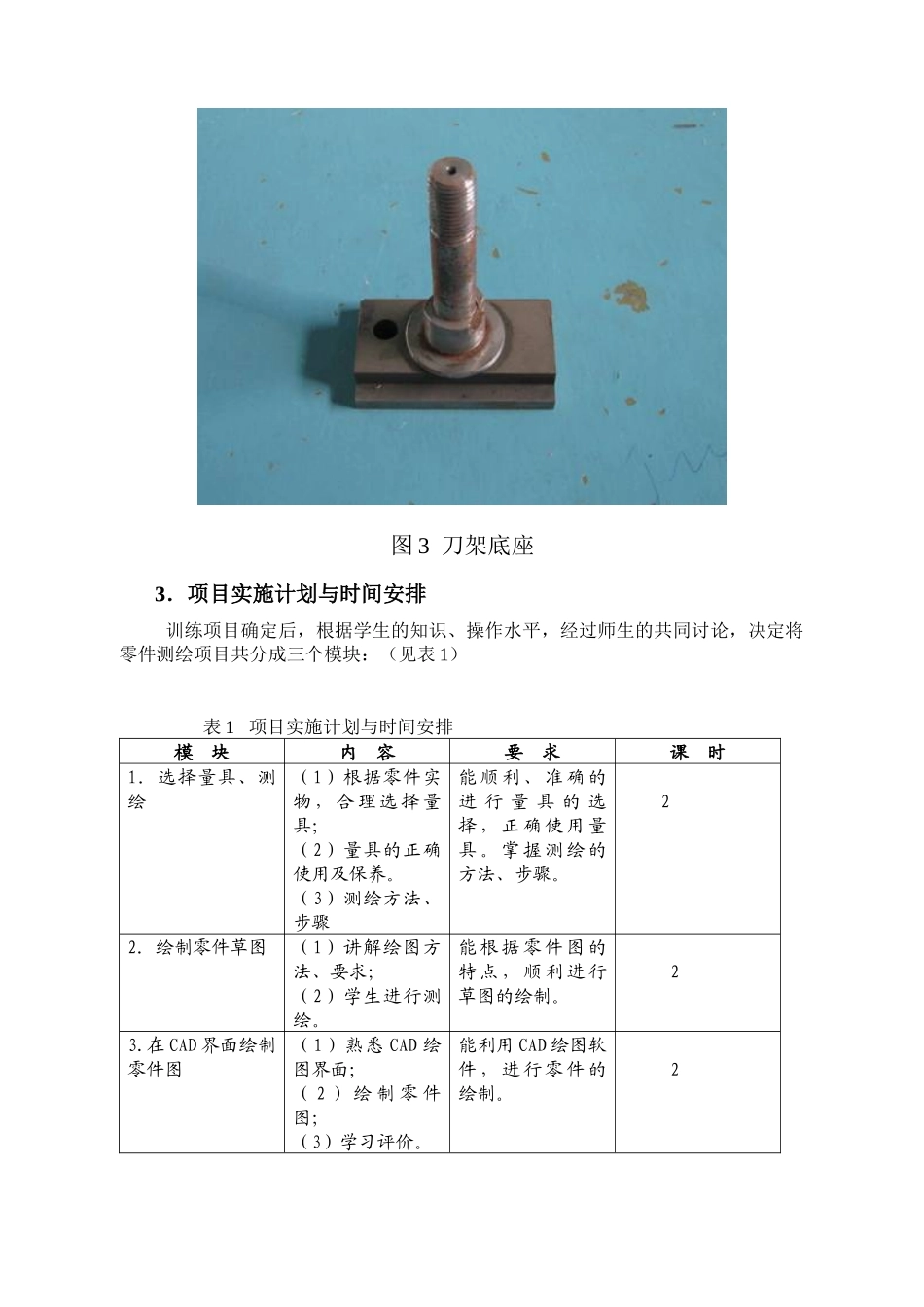

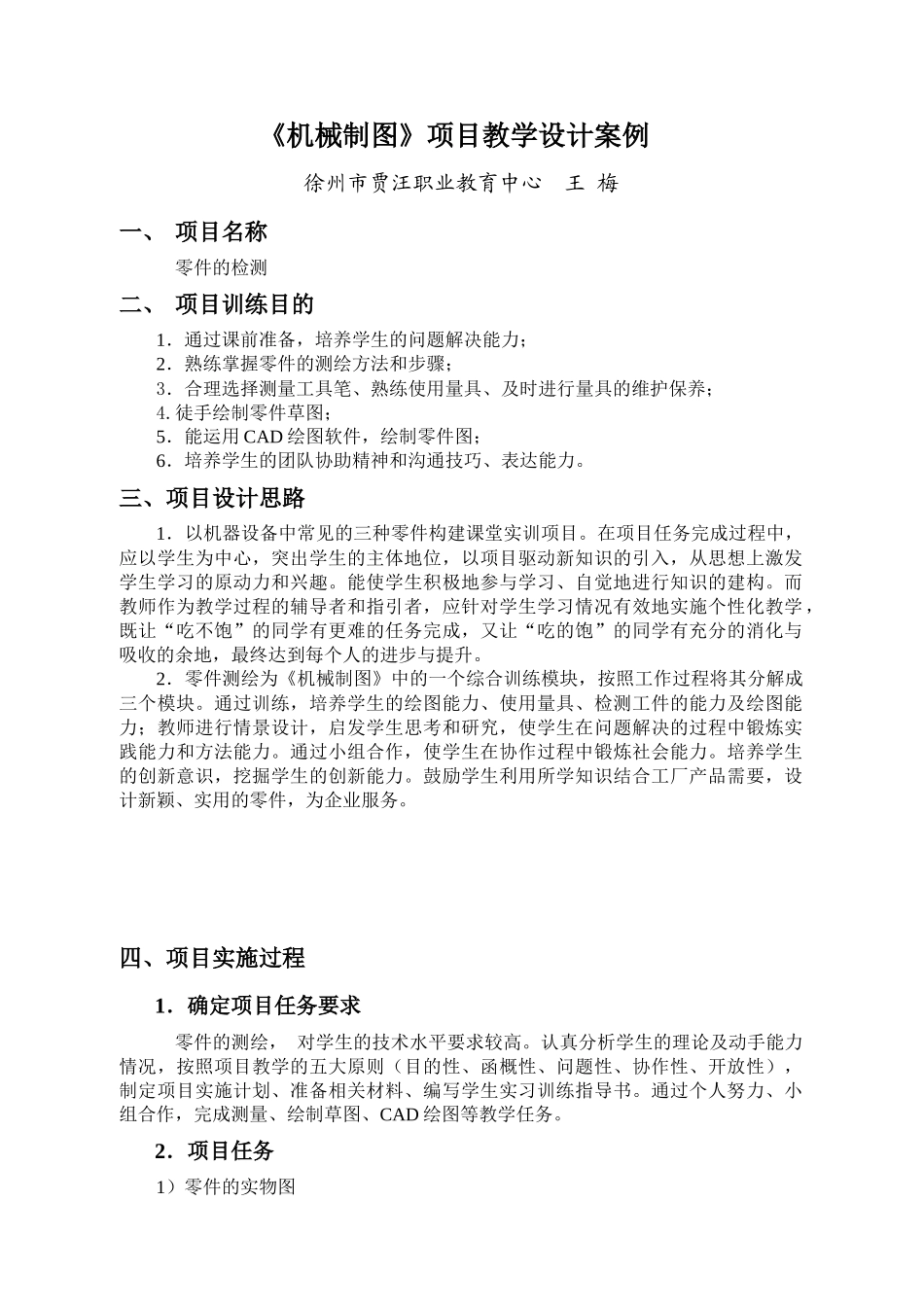

《机械制图》项目教学设计案例徐州市贾汪职业教育中心 王 梅一、 项目名称零件的检测二、 项目训练目的1．通过课前准备，培养学生的问题解决能力；2．熟练掌握零件的测绘方法和步骤；3．合理选择测量工具笔、熟练使用量具、及时进行量具的维护保养；4.徒手绘制零件草图；5．能运用 CAD 绘图软件，绘制零件图；6．培养学生的团队协助精神和沟通技巧、表达能力。三、项目设计思路1．以机器设备中常见的三种零件构建课堂实训项目。在项目任务完成过程中，应以学生为中心，突出学生的主体地位，以项目驱动新知识的引入，从思想上激发学生学习的原动力和兴趣。能使学生积极地参与学习、自觉地进行知识的建构。而教师作为教学过程的辅导者和指引者，应针对学生学习情况有效地实施个性化教学 ，既让“吃不饱”的同学有更难的任务完成，又让“吃的饱”的同学有充分的消化与吸收的余地，最终达到每个人的进步与提升。2．零件测绘为《机械制图》中的一个综合训练模块，按照工作过程将其分解成三个模块。通过训练，培养学生的绘图能力、使用量具、检测工件的能力及绘图能力；教师进行情景设计，启发学生思考和研究，使学生在问题解决的过程中锻炼实践能力和方法能力。通过小组合作，使学生在协作过程中锻炼社会能力。培养学生的创新意识，挖掘学生的创新能力。鼓励学生利用所学知识结合工厂产品需要，设计新颖、实用的零件，为企业服务。四、项目实施过程1．确定项目任务要求零件的测绘， 对学生的技术水平要求较高。认真分析学生的理论及动手能力情况，按照项目教学的五大原则（目的性、函概性、问题性、协作性、开放性），制定项目实施计划、准备相关材料、编写学生实习训练指导书。通过个人努力、小组合作，完成测量、绘制草图、CAD 绘图等教学任务。2．项目任务1）零件的实物图图 1 铣刀刀柄图 2 底盘图 3 刀架底座3．项目实施计划与时间安排训练项目确定后，根据学生的知识、操作水平，经过师生的共同讨论，决定将零件测绘项目共分成三个模块：（见表 1）表 1 项目实施计划与时间安排模 块内 容要 求课 时1．选择量具、测绘（1）根据零件实物 ， 合 理 选 择 量具；（2）量具的正确使用及保养。（3）测绘方法、步骤能 顺 利 、 准 确 的进 行 量 具 的 选择 ， 正 确 使 用 量具 。 掌 握 测 绘 的方法、步骤。22．绘制零件草图（1）讲解绘图方法、要求；（2）学生进行测绘。能 根 据 零 件 图...
