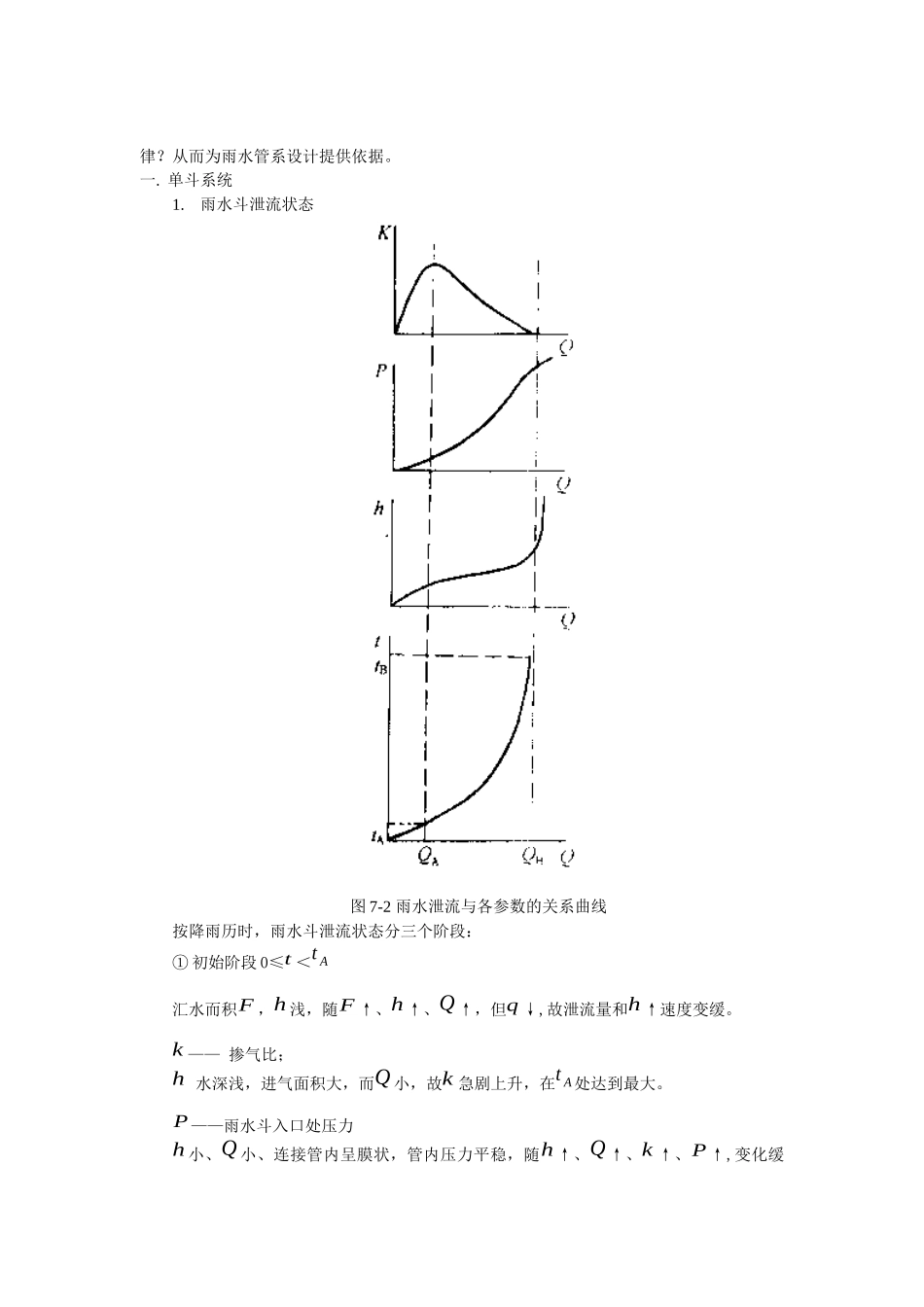

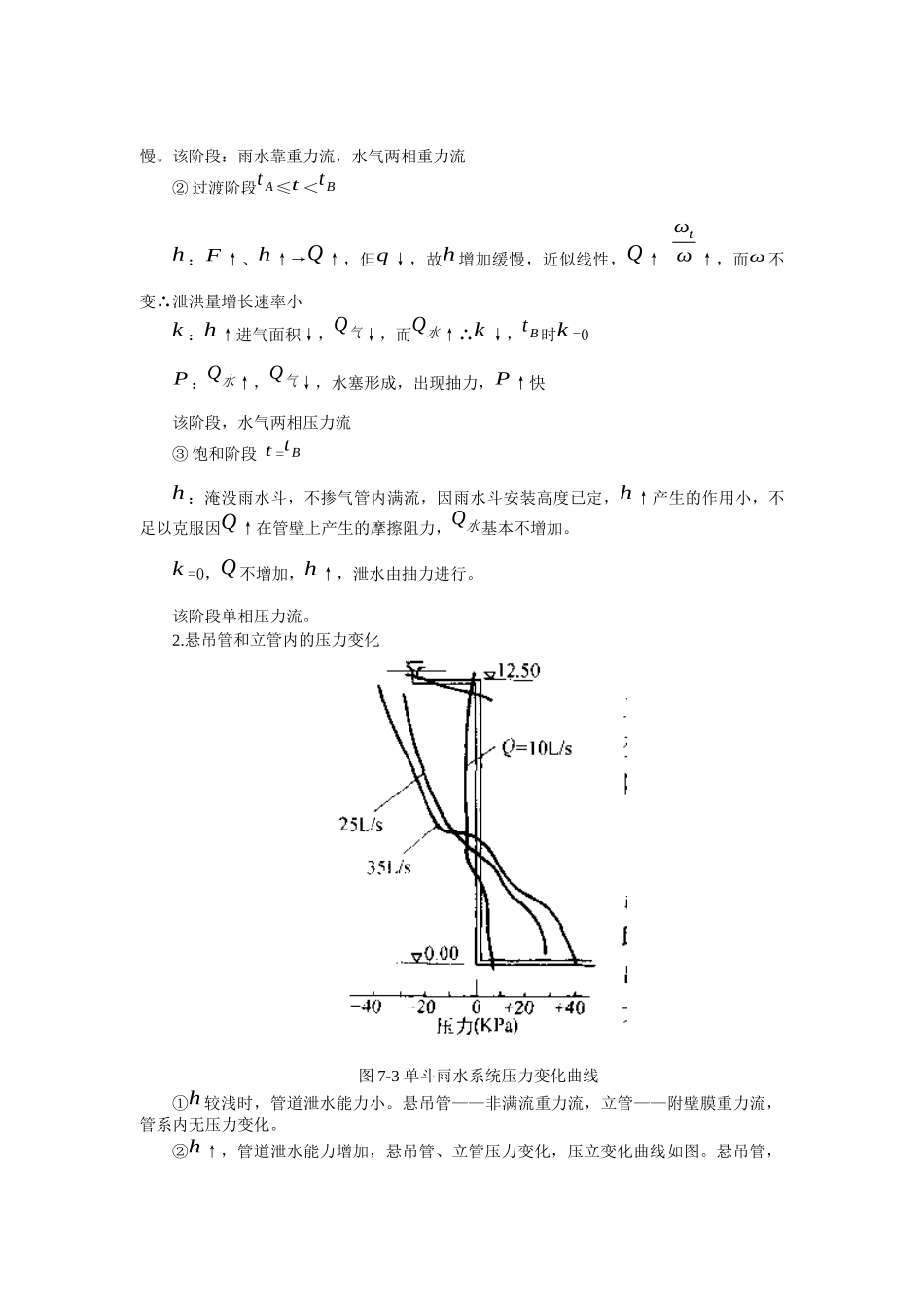

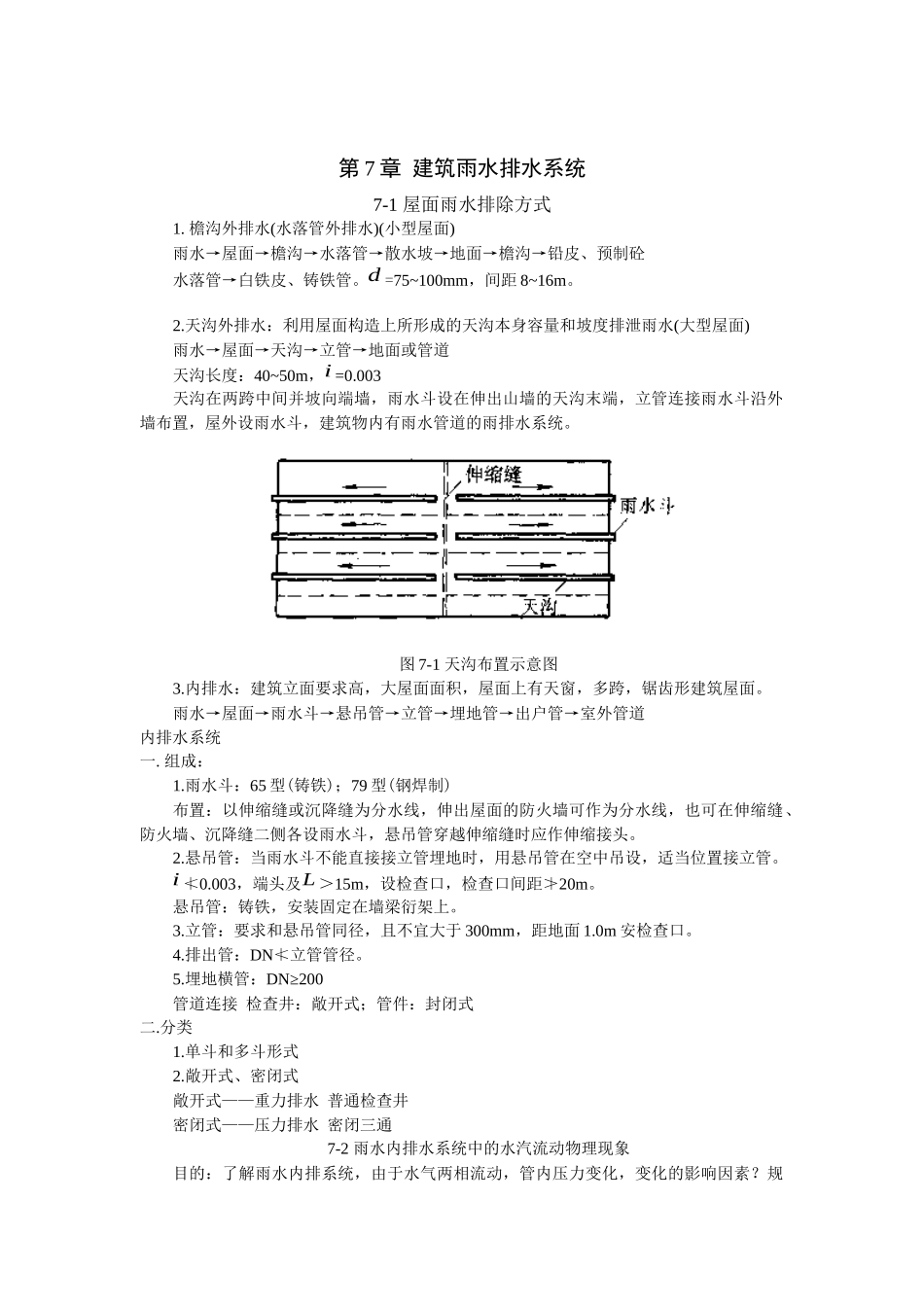

第 7 章 建筑雨水排水系统7-1 屋面雨水排除方式1. 檐沟外排水(水落管外排水)(小型屋面)雨水→屋面→檐沟→水落管→散水坡→地面→檐沟→铅皮、预制砼水落管→白铁皮、铸铁管。d =75~100mm，间距 8~16m。2.天沟外排水：利用屋面构造上所形成的天沟本身容量和坡度排泄雨水(大型屋面)雨水→屋面→天沟→立管→地面或管道天沟长度：40~50m，i =0.003天沟在两跨中间并坡向端墙，雨水斗设在伸出山墙的天沟末端，立管连接雨水斗沿外墙布置，屋外设雨水斗，建筑物内有雨水管道的雨排水系统。图 7-1 天沟布置示意图3.内排水：建筑立面要求高，大屋面面积，屋面上有天窗，多跨，锯齿形建筑屋面。雨水→屋面→雨水斗→悬吊管→立管→埋地管→出户管→室外管道内排水系统一. 组成：1.雨水斗：65 型(铸铁)；79 型(钢焊制)布置：以伸缩缝或沉降缝为分水线，伸出屋面的防火墙可作为分水线，也可在伸缩缝、防火墙、沉降缝二侧各设雨水斗，悬吊管穿越伸缩缝时应作伸缩接头。2.悬吊管：当雨水斗不能直接接立管埋地时，用悬吊管在空中吊设，适当位置接立管。i ≮0.003，端头及L ＞15m，设检查口，检查口间距≯20m。悬吊管：铸铁，安装固定在墙梁衍架上。3.立管：要求和悬吊管同径，且不宜大于 300mm，距地面 1.0m 安检查口。4.排出管：DN≮立管管径。5.埋地横管：DN≥200管道连接 检查井：敞开式；管件：封闭式二.分类1.单斗和多斗形式2.敞开式、密闭式敞开式——重力排水 普通检查井密闭式——压力排水 密闭三通7-2 雨水内排水系统中的水汽流动物理现象目的：了解雨水内排系统，由于水气两相流动，管内压力变化，变化的影响因素？规律？从而为雨水管系设计提供依据。一. 单斗系统1.雨水斗泄流状态图 7-2 雨水泄流与各参数的关系曲线按降雨历时，雨水斗泄流状态分三个阶段：① 初始阶段 0≤t ＜t A汇水而积F ，h 浅，随F ↑、h ↑、Q ↑，但q ↓,故泄流量和h ↑速度变缓。k —— 掺气比；h 水深浅，进气面积大，而Q 小，故k 急剧上升，在t A 处达到最大。P ——雨水斗入口处压力h 小、Q 小、连接管内呈膜状，管内压力平稳，随h ↑、Q ↑、k ↑、P ↑,变化缓慢。该阶段：雨水靠重力流，水气两相重力流② 过渡阶段t A ≤t ＜t Bh ：F ↑、h ↑→Q ↑，但q ↓，故h 增加缓慢，近似线性，Q ↑ ωtω ↑，而ω 不变∴泄洪量增长速率小k ：h ↑进气面积↓，Q气↓，而Q水↑∴k ↓，t B 时k =0P ：Q...
