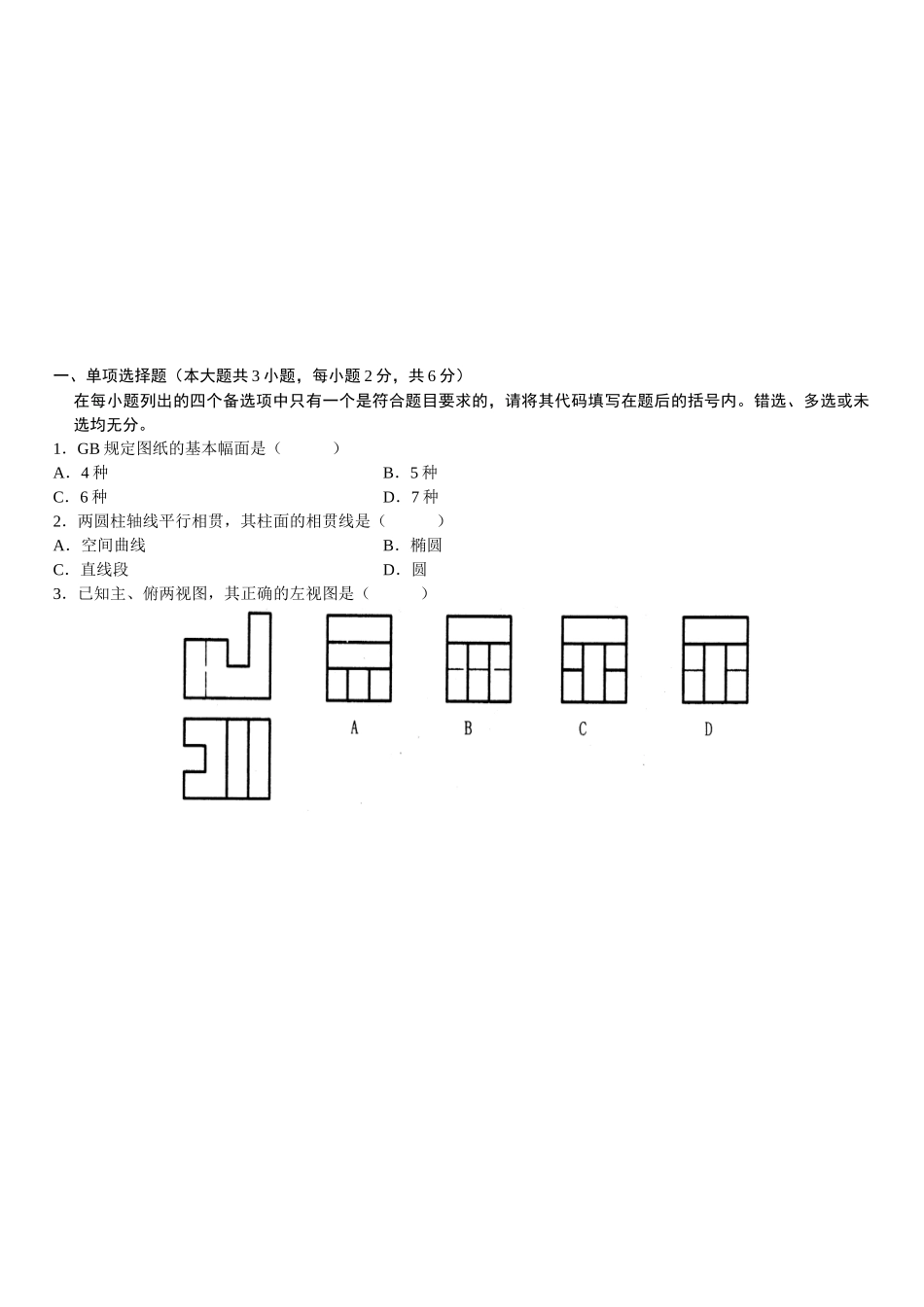

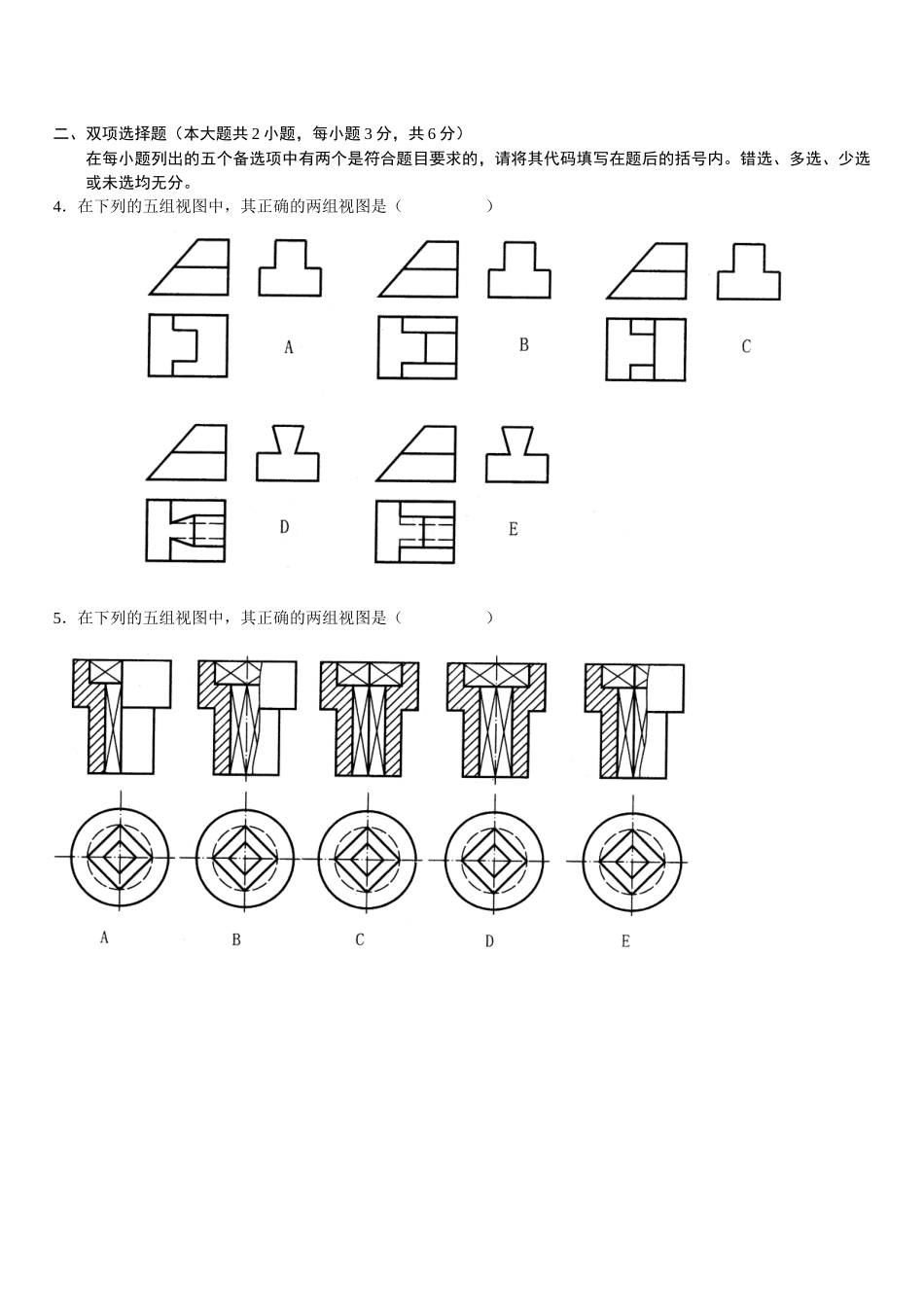

一、单项选择题（本大题共 3 小题，每小题 2 分，共 6 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1．GB 规定图纸的基本幅面是（ ）A．4 种B．5 种C．6 种D．7 种2．两圆柱轴线平行相贯，其柱面的相贯线是（ ）A．空间曲线B．椭圆C．直线段D．圆3．已知主、俯两视图，其正确的左视图是（ ）二、双项选择题（本大题共 2 小题，每小题 3 分，共 6 分）在每小题列出的五个备选项中有两个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选、少选或未选均无分。4．在下列的五组视图中，其正确的两组视图是（ ）5．在下列的五组视图中，其正确的两组视图是（ ）三、点线面作图题（本大题 8 分）6．试用换面法求点 E 到直线 AB 的距离 L。四、截交线作图题（本大题 8 分）7．已知正面投影，完成侧面投影和水平投影。五、相贯线作图题（本大题 8 分）8．已知水平投影和侧面投影，完成正面投影。（用数字标出特殊点，至少作两个一般点，并保留作图线）六、组合体作图题（本大题 10 分）9．已知组合体的主视图和俯视图，完成组合体的左视图。虚线不可省略。七、组合体尺寸标注题（本大题 8 分）10．标注组合体中所有的定位尺寸及形体Ⅱ上的所有定形尺寸。（勿标尺寸数字）八、表达方法作图题（本大题 10 分）11．根据给定的视图，将主视图补画为半剖视图，在指定位置画出全剖视的左视图。九、标准件和常用件作图题（本大题 6 分）12．用螺钉将件 1 与件 2 连接起来，试补全主、俯两视图中所缺的图线。十、计算机绘图题（本大题共 3 小题，其中第 13 小题 2 分，第 14、15 小题各 4 分，共 10 分）13．分析下列各题，在正确的答案上打勾。（1）要把画好的图形放大一倍，应该选择 Zoom 命令还是 Scale 命令？ Zoom Scale（2）为相交的二直线或二维多义线倒圆角，应该使用 Chamfer 还是 Fillet 命令？ Chamfer Fillet14．根据图形的变化，在横线上填写所需要的命令，每处横线只能填写一个命令。（命令名可以写中文或英文）15．根据下面命令执行过程的提示，在座标纸上画出相应的图形。十一、读装配题（见本卷 11、12 页）并拆画零件图（本大题共 3 小题，其中第 16 小题 15 分，第 17 小题 2 分，第 18 小题 3 分，共 20 分）要求：16．用适当的表达方法，按 2︰1 拆画出导杆（2 ...
